进纸器设置布局 64 41 1- S0- 00 参考 窗口的内容可以切换。有关更多详细信息，请参阅稍后说明的 “ 计划操作工具栏 ” 。 4-8 4 。 [ 未 分 配 的 计 划 信 息 ] 按 钮 从 进纸 器 中的 电 路板 数 据中 检 索尚 未 设置 进 纸器 设 置位 置 的零 件 上的 信 息， 以 显示 这 些信 息 。 生 产板 清 单。 参考 该按钮与 “ 窗口 ” 菜单中的 “ 未分配的计划信息 ” 命令具有相同的…
64408-S0-00
2个。[ 在 所有 计算机上计划 信息] 按钮
显示所有机器上的计划信息。
参考
[所有计算机上的计划信息]按钮具有与“所有计算机上的计划信息”命令相同的功能。
窗口菜单。
在所有机器上计划信息
64409-S0-00
4-7
“窗口”菜单中的命令允许您排列计划信息窗口。
例如，当打开两个或更多机器设置信息窗口时，选择“垂直平铺”或“垂直平铺”
水平”命令重新排列窗口。
窗口从左到右排列
带有供料器布局的计划信息
64410-S0-00
参考
4
窗口的内容可以切换。有关更多详细信息，请参阅稍后说明的“计划操作工具栏”。
3。[选择 机器] 按钮
单击这些按钮可通过从显示在面板中的板数据中检索每台机器上的计划信息。
生产板清单。
每台机器上的计划信息
零件设置信息
进纸器设置布局
64411-S0-00
参考
窗口的内容可以切换。有关更多详细信息，请参阅稍后说明的“计划操作工具栏”。
4-8
4。[未分配 的 计划 信息] 按钮
从进纸器中的电路板数据中检索尚未设置进纸器设置位置的零件上的信息，以显示这些信息。
生产板清单。
参考
该按钮与“窗口”菜单中的“未分配的计划信息”命令具有相同的功能。

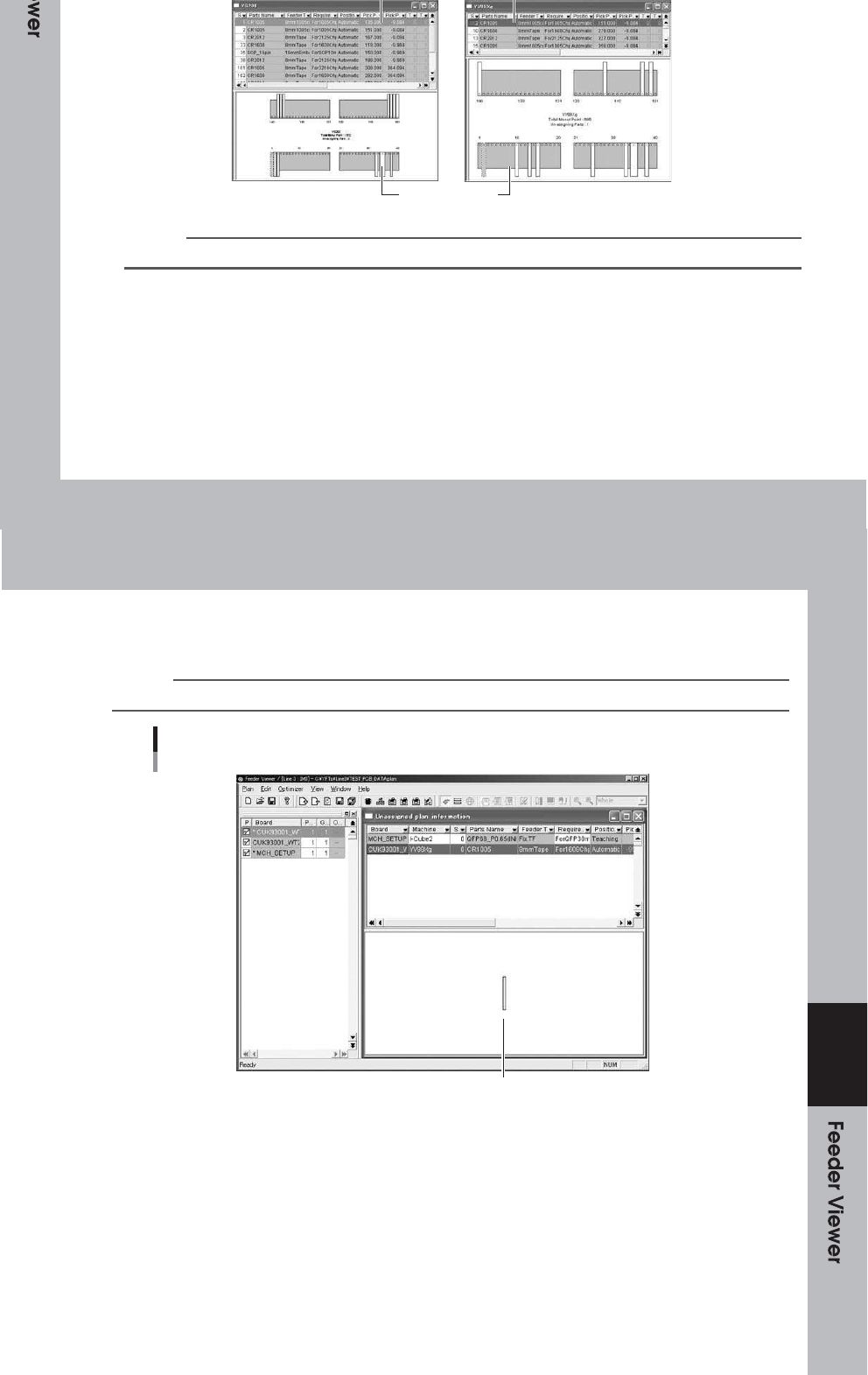

未设置进纸器设置位置的零件的信息。
4
在上部网格中选择的零件进料器将以图形方式显示。
64412-S0-00
4-9
工具列
计划操作工具栏
1个2个 3 4 5 6 7 8 9 10 11 12 13 14
64413-S0-00
1个。[送纸器 布局] 按钮
显示进纸器布局。
参考
该按钮与“视图”菜单中的“进纸器布局”命令具有相同的功能。
进纸盘设置布局
零件设置信息
零件设置信息列表
4
进纸器布局
64414-S0-00
