64 41 6- S0- 00 4-11 4 。 [ 计 划 信息 ] 按钮 通 过检 索 来显 示 与每 台 机器 一 起使 用 的进 纸 器， 托 盘更 换 器或 晶 圆托 盘 更换 器 的设 置 信息 从 生产 板 列表 中 的板 数 据中 获 取。 参考 [ 计划信息 ] 按钮与 “ 查看 ” 菜单中的 “ 计划信息 ” 命令具有相同的功能。 计划信息画面 喂食器 零件设置信息 4 进纸器设置布局 64 41 7- S0- 00…
4-10
2个。[托盘 更换器布局] 按钮
通过从打印机中的板卡数据中检索纸盘设置信息，显示每台机器使用的纸盘更换器布局。
生产板清单。
以图形方式显示用于保存在上部网格中选择的零件的托盘。
参考
[纸盒更换器布局]按钮与“视图”菜单中的“纸盒更换器布局”命令具有相同的功能。
纸盒更换器布局
纸盘零件设置信息
纸盘零件设置信息列表
4
纸盒更换器布局 托盘布局
64415-S0-00
3。[晶圆 托盘更换器布局] 按钮
显示晶片托盘更换器布局和晶片布局。
参考
[华夫托盘更换器布局]按钮与“华夫托盘更换器布局”命令具有相同的功能。
查看菜单。
晶圆托盘更换器布局
晶圆托盘设置信息
晶圆托盘零件设置信息列表
晶圆托盘更换器布局 晶圆布局
64416-S0-00
4-11
4。[计划 信息] 按钮
通过检索来显示与每台机器一起使用的进纸器，托盘更换器或晶圆托盘更换器的设置信息
从生产板列表中的板数据中获取。
参考
[计划信息]按钮与“查看”菜单中的“计划信息”命令具有相同的功能。
计划信息画面
喂食器
零件设置信息
4
进纸器设置布局
64417-S0-00
5。[计划 列表] 按钮
显示进料器设置，托盘更换器设置或晶圆托盘更换器设置的列表。
参考
[计划列表]按钮与“查看”菜单中的“计划列表”命令具有相同的功能。
零件设置信息屏幕
64418-S0-00
4-12

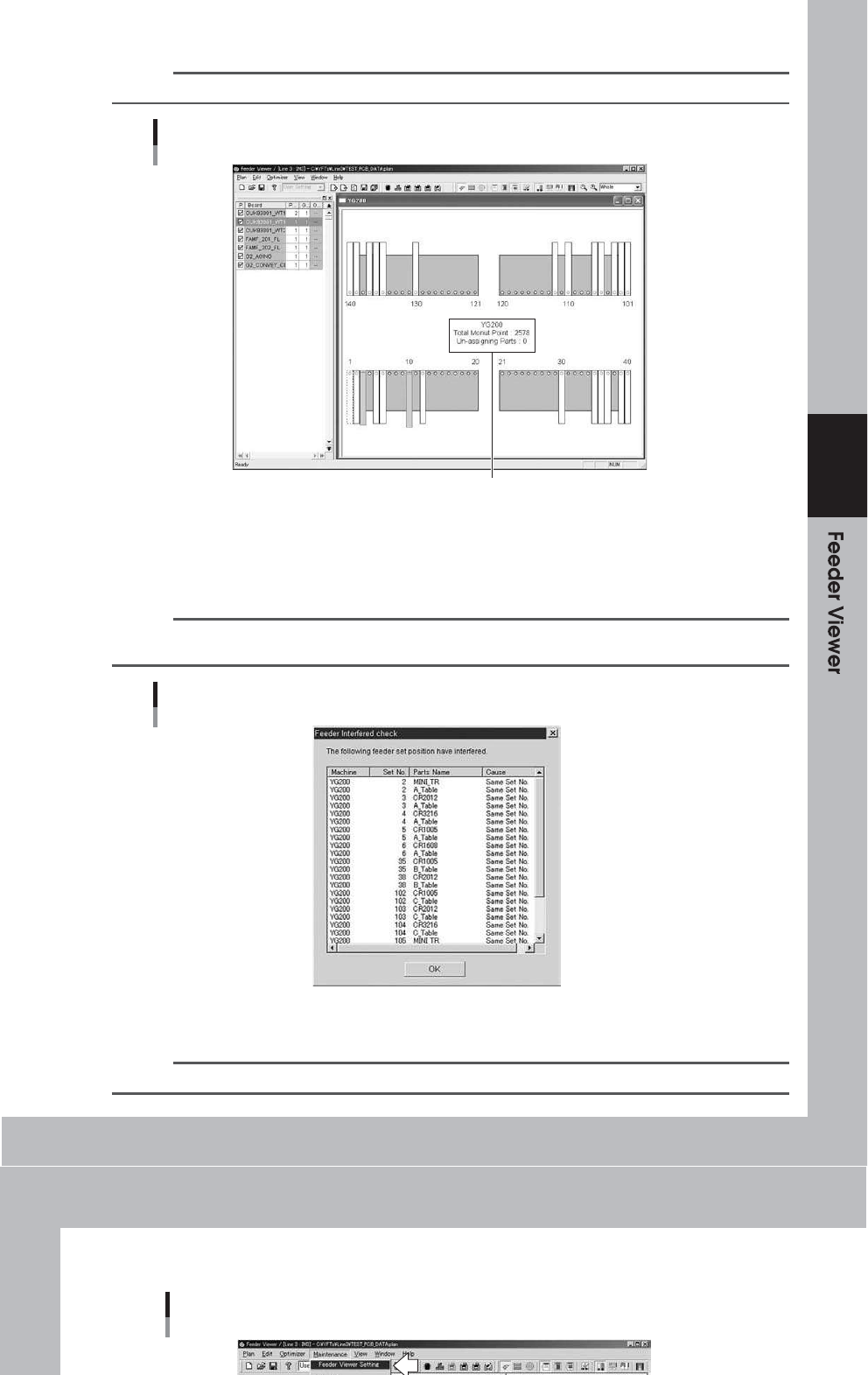

6。[计划 布局] 按钮
显示进纸器设置，托盘更换器设置或晶圆托盘更换器设置的布局。
参考
[Plan layout]按钮与“视图”菜单中的“ Plan layout”命令具有相同的功能。
设置布局屏幕
喂食器
4
机器名称，进纸器设定位置未指定的零件数，
和安装点总数显示在布局的中心。
64419-S0-00
7。[干扰 检查] 按钮
检查供料器位置是否干扰每台机器中的运动部件。
如果找到了可能引起干扰的进纸器，则会出现一个对话框，显示这些进纸器设置位置的列表。
检查所有机器上的进纸器位置。） （
参考
[Interference check]按钮具有与“执行进纸器的干涉检查”命令相同的功能。
查看菜单。
对话框显示馈线干扰检查结果
64420-S0-00
当您单击以上对话框中的[确定]按钮时，可能会引起干扰的进纸器位置显示在
进纸器设置布局上为红色。
笔记
ñ
此干扰检查还确认没有头可触及的进纸器。
4-13
您可以通过从菜单中选择“ Feeder Viewer Setting”来设置执行馈线干扰检查的条件。
维护菜单。在出现的对话框中标记所需的复选框，然后单击[确定]按钮。
馈线干扰检查的设置
