64 45 6- S0- 00 2 个 3 。 。 出 现 “ 组 合零 件 ” 对 话框 ， 显示 可 与零 件 组合 的 零件 列 表。 选 定的 零 件。 确 保在 要 合并 的零 件 的复 选 框中 打 勾， 并 且 然 后单 击 [ 合 并 ] 按 钮。 ” 合并零件”对话框 这些部分将合并。 选定的零件执行“零件合并” 64 45 7- S0- 00 4-36 4 5 。 。 当 出现 消 息框 指示 零 件已 成 功组 合…

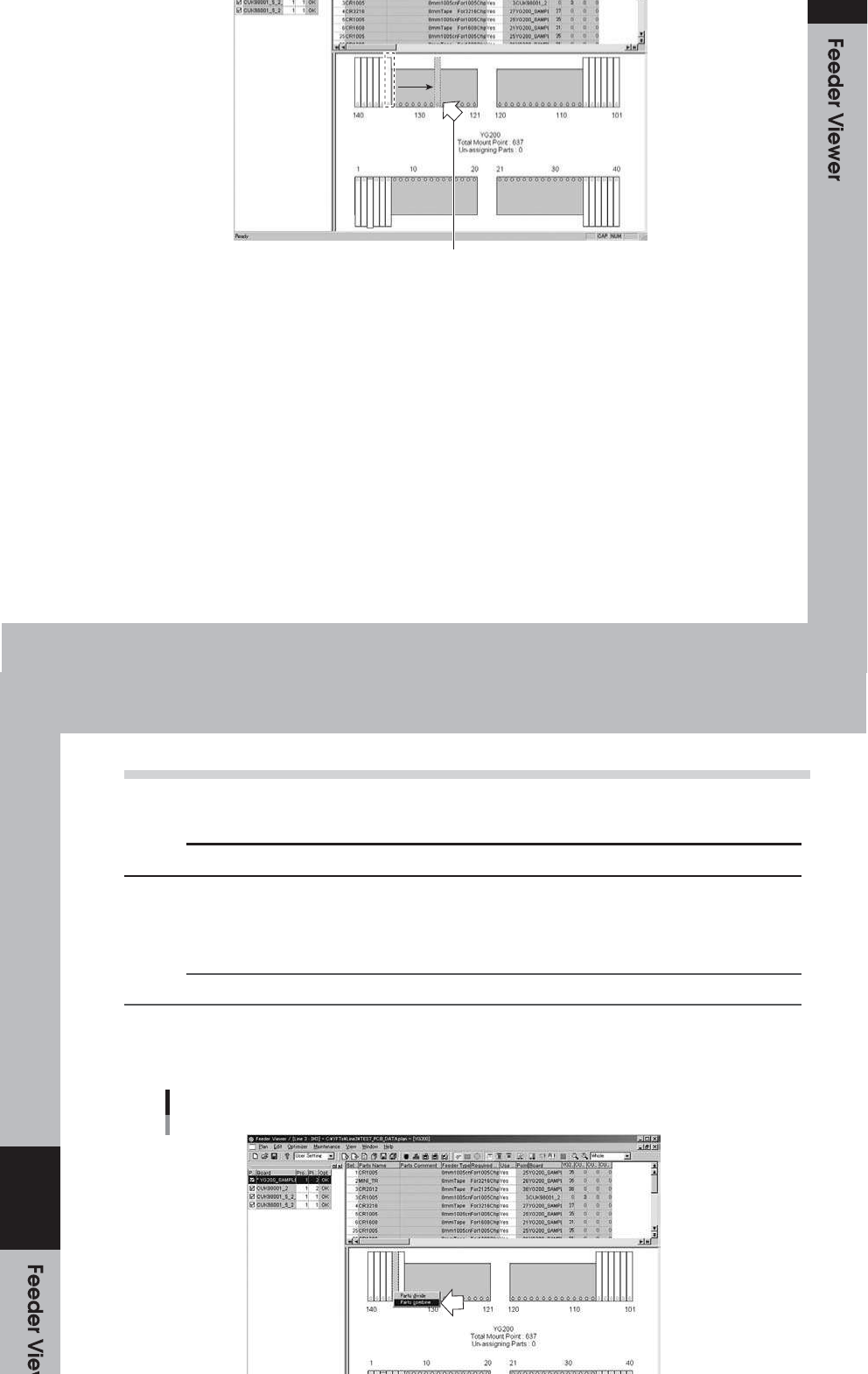

通过拖放移动进纸器。
64455-S0-00
4
保存数据。
4-35
3.8 组合零件
将相同类型的零件装入两个或多个不同的进纸器时，可以将这些零件组合在一起，以便
它们由一台进纸器提供。
警告
C
要组合部件，其名称和在电路板数据中注册的进纸器类型必须相同。
1个
选择要合并的部分。
在供料盘布局上，双击要组合的零件的供料器。
所选零件的进纸器用虚线包围。
当零件设置信息列表显 示在上方的网格中时，选中的零件行将突出显示。
参考
当零件设置信息列表显示在上方的网格中时，您也可以通过单击其行来选择零件。
2个
执行“零件合并”命令。
1个。 从右键单击时出现的上下文菜单（右键单击菜单）中选择“零件合并”
在供料器上单击 按钮以选择所选零件。
选择“零件合并”命令
4
64456-S0-00
2个
3
。
。

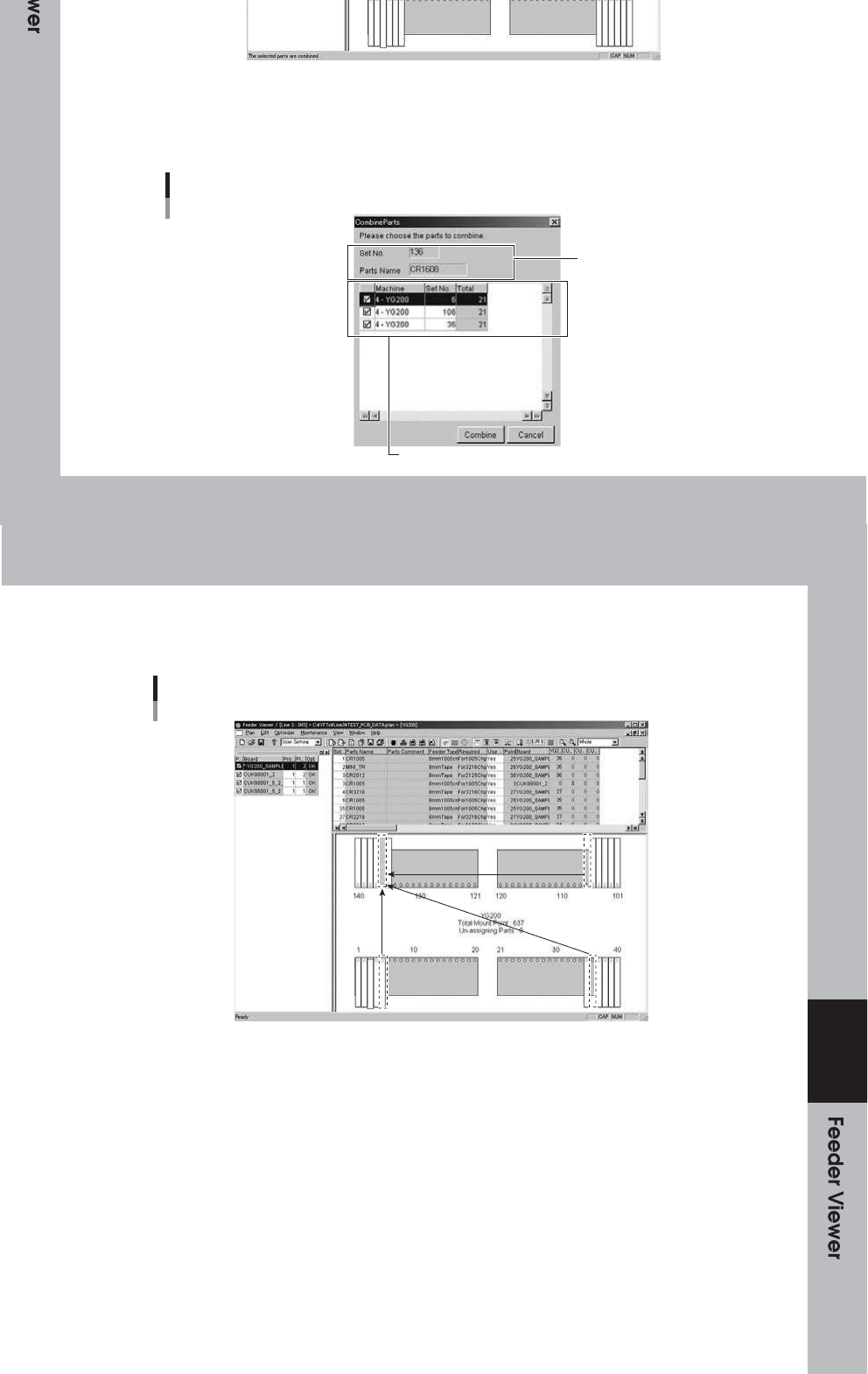

出现“组合零件”对话框，显示可与零件组合的零件列表。
选定的零件。
确保在要合并的零件的复选框中打勾，并且
然后单击[合并]按钮。
”合并零件”对话框
这些部分将合并。
选定的零件执行“零件合并”
64457-S0-00
4-36
4
5
。
。
当出现消息框指示零件已成功组合时，请单击
[确定]按钮。
消息框关闭并返回到计划信息屏幕。
执行“零件合并”后的计划信息屏幕
64458-S0-00
保存数据。
4
3
4-37
4。进纸 器查看器 设置
4.1 进纸器查看器设置
此功能是通过Feeder Viewer进行各种设置的功能。

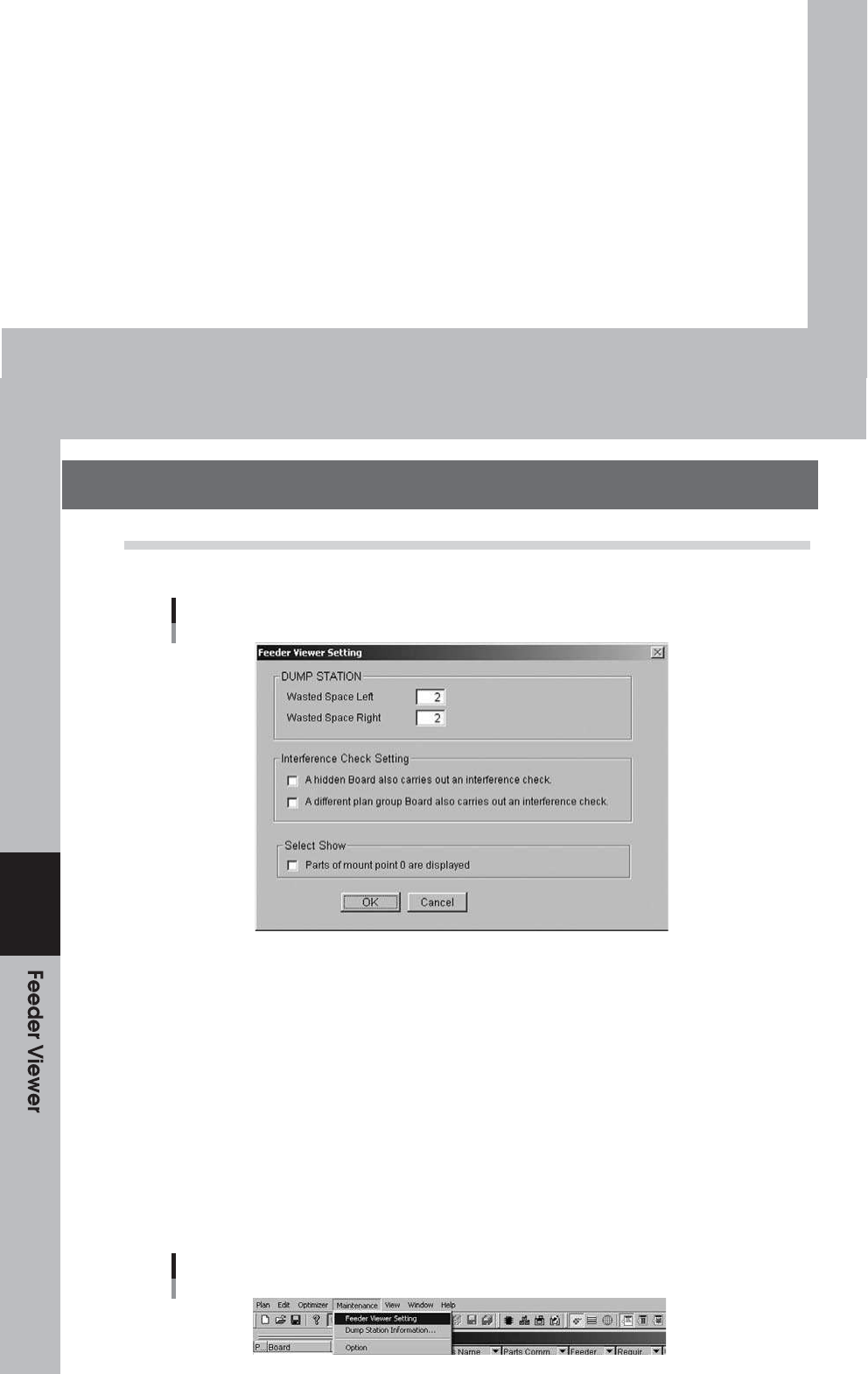

Feeder Viewer设置图像
4
64460-S0-00
Feeder Viewer的设置包括以下设置。
• 垃圾站（DSTA）
它是自卸站的进料器占用编号的设置。
”分别设置为“左侧”和“右侧”。
供稿器查看器结束后，保存设置。
•
•
馈线干扰检查设置
这是干扰检查的设置。
供稿器查看器结束后，保存设置。
查看设定
显示设置。有关详细信息，请参见第4.3节“对于0个安装点零件”。
4.1.1 设置画面的开始（菜单选择）
从维护菜单中选择“进纸器查看器设置”。
进纸器查看器设置
64461-S0-00
