n “ 电 路 板 图形 视 图 偏 移 ” 对 话 框 您 可以 从 “ 电 路 板图 形 视图 偏 移 ” 对 话框 中 更改 “ 偏移 值 ” 电路板图形视图偏移对话框 64 37 4- S0- 00 更 改后 按 [ OK ] 按 钮关 闭 对 话框 时 ， 更改 后 的 偏移 值 为 反 映在 图 形 视图 中 。 此 处显 示 两 种偏 移 值 （基 于 边 缘钳 位 和 定位 销 ） 。 根 据每 个 机 器所 使 用 的…
3-47
n更改 偏移 值
要更改偏移值，请按以下方式进行操作。
n“显示 板 图形 视图 偏移 ” 对话框

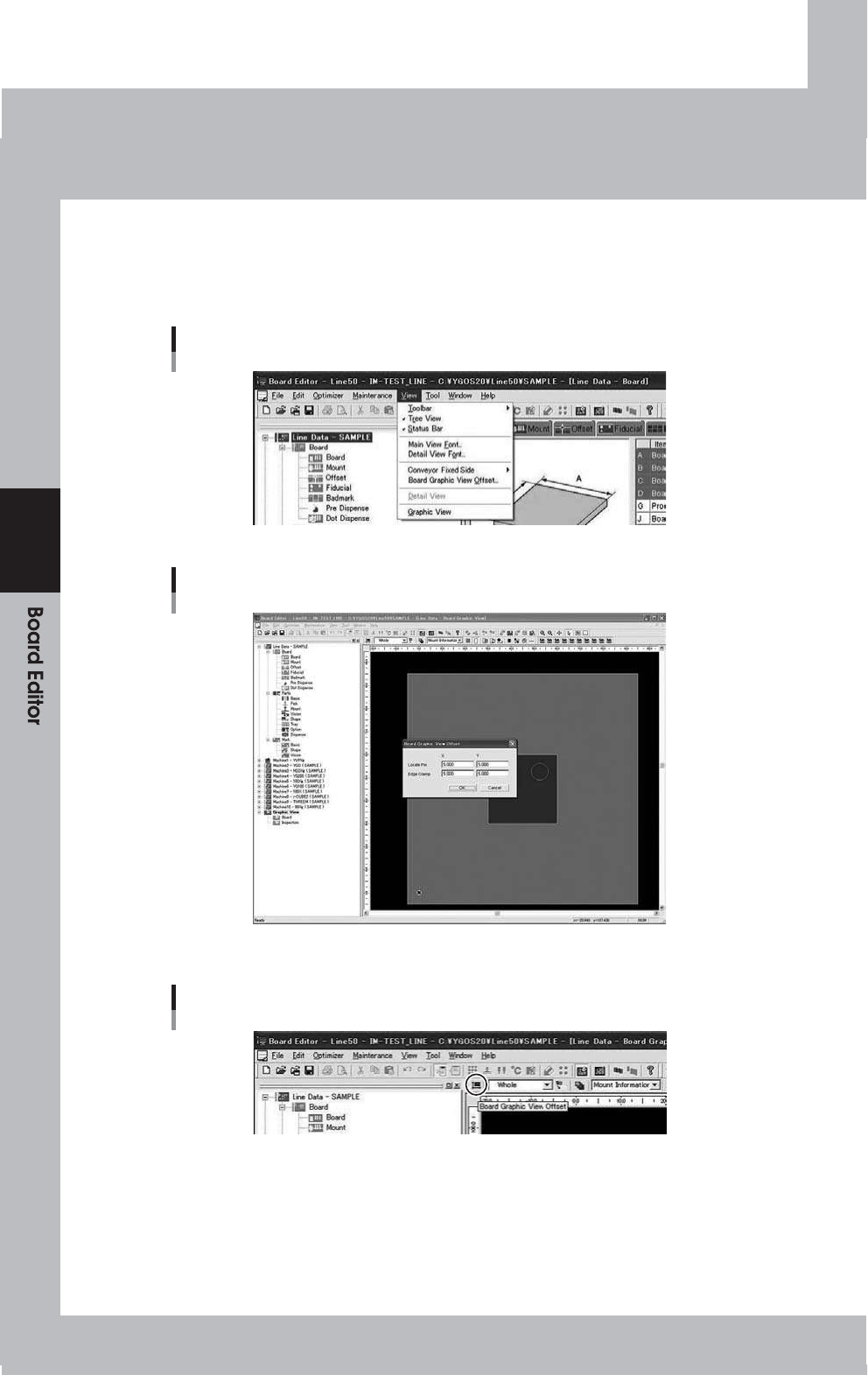

选择“视图”-“电路板图形视图偏移”菜单，然后将打开“电路板图形视图偏移”对话框。
”视图”-“木板图形视图偏移”菜单
64371-S0-00
3
打开的电路板图形视图偏移对话框
64372-S0-00
或者，可以通过按[Board Graphic View Offset]按钮打开“ Board Graphic View Offset”对话框。
电路板图形视图偏移]按钮 [
64373-S0-00
3-48
n“电路板 图形 视图 偏移” 对话框

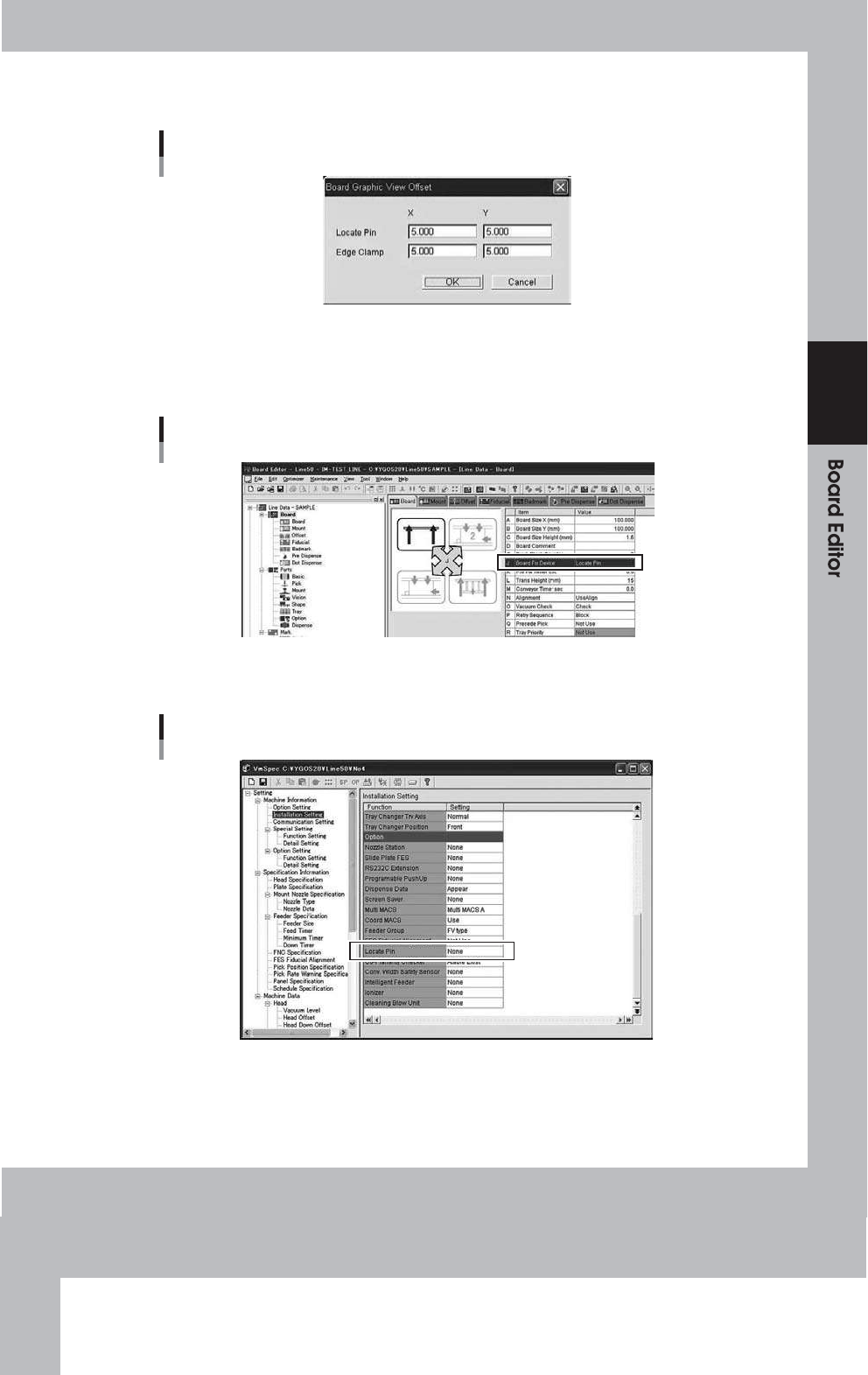

您可以从“电路板图形视图偏移”对话框中更改“偏移值”
电路板图形视图偏移对话框
64374-S0-00
更改后按[OK]按钮关闭对话框时，更改后的偏移值为
反映在图形视图中。
此处显示两种偏移值（基于边缘钳位和定位销）。
根据每个机器所使用的方法不同，使用的是固定哪个基板的方法。
3
电路板固定装置
64375-S0-00
但是，如果“机器属性”上的“定位销”设置为“无”（它是“机器信息”，
”安装设置”），则始终使用偏移值-“边缘夹”。
”机器信息”-“定位销”存在/无
64376-S0-00
3-49
Ñ实施例 的 变化的 偏移 值

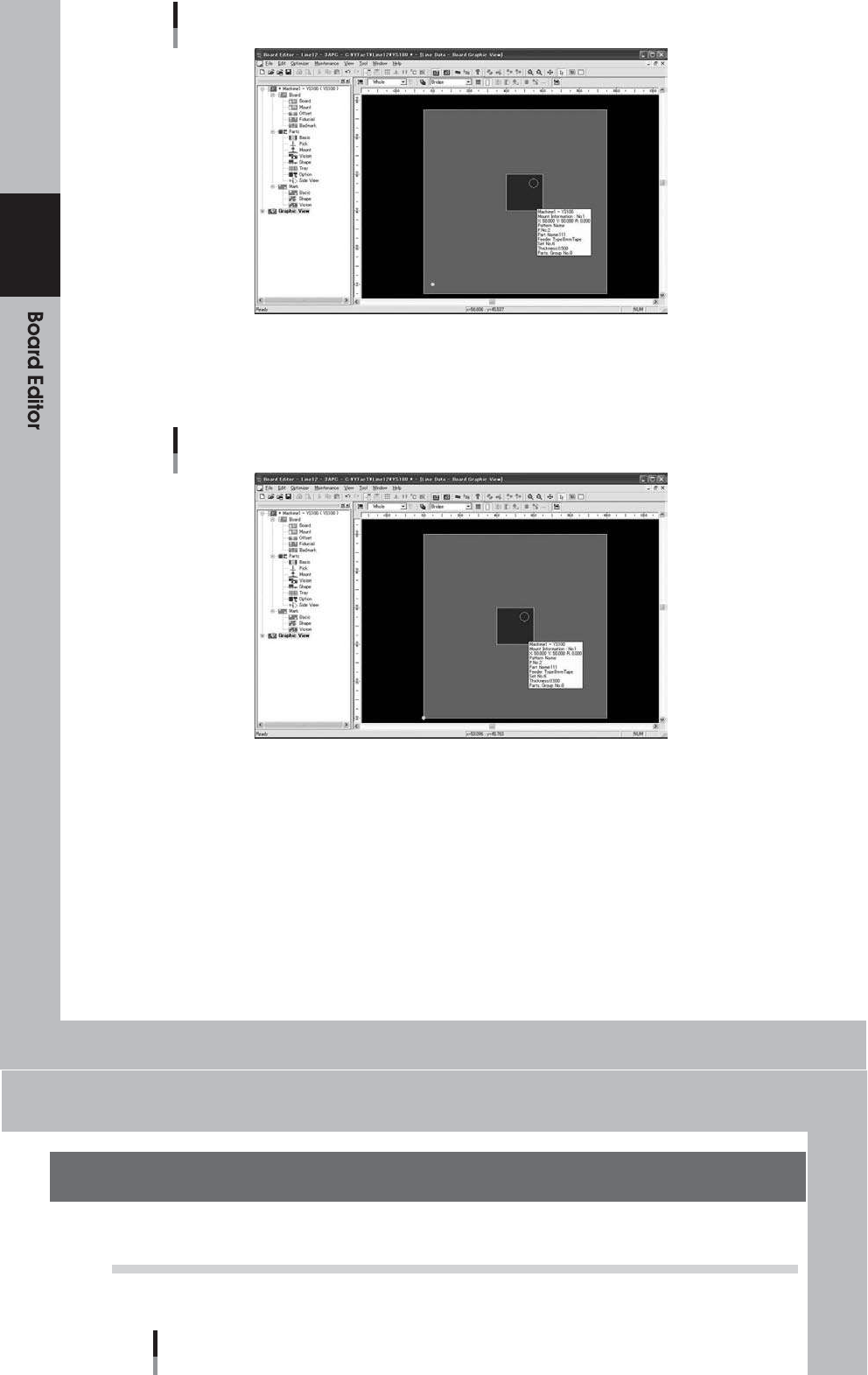

下图是设定偏移值（5mm，5mm）的图形视图。
较大的部分位于电路板的中心，而各个部分位于原点的位置。
偏移（5mm，5mm）
3
64377-S0-10
显示为在起点位置选择零件的同时布置在（5mm，5mm）的位置
从底物坐标看时。
下图是设定偏移值（0mm，0mm）的图形视图。
尽管部分相似地布置在基板的中心，但是坐标是不同的。
偏移量（0mm，0mm）
64378-S0-10
另外，起点位置的部分在基板上以（0，0）排列。
3-50
4。多 车道 支持
下面列出了支持双通道机器的其他功能。
4.1 扩展板数据选择对话框
”添加了“ Lane 1板名称”，“ Lane 1板注释”，“ Lane 2板名称”，“ Lane 2板注释”。
在没有双行道机器的生产线上，将显示前一个对话框。
板数据选择对话框
