选 择 “ 模 式 名称 ” 选 项卡 ， 然 后单 击 [ 添加 ] 按 钮或 [ 编 辑 ] 按 钮 。 出 现 “ 图 案 名称 编 辑 ” 对 话 框 。 模式名称编辑 ” 模式名称”标签 64 50 3- S0- 00 根 据前 面 “ 2 . 3 节 ” 中 定 义的 电 路 板数 据 ， 将要 关 联 的图 形 名 称分 组 。 编 辑或 添 加 生产 类 型 / 样 式 名 称。 ” 输 入样 式 名 称组 名 称 （可…
5-6
2个。用法
从“开始”菜单中的“ YAMAHA IT-System”启动“ BIN表编辑器”。
参考
如果使用的是Y.FacT P-Tool，请从“开始”菜单中的“ YAMAHA Factory Tools P-Tool”启动“ BIN表编辑器”。
2个.1 创建新的
单击菜单栏上的[新建（N）]。
2个.2 新增表 格
在菜单栏上，单击[编辑（E）]，然后单击[添加表（A）]。
2个.3 生产类型/板名编辑
选择“生产类型/面板名称”选项卡，然后单击[添加]按钮或[编辑]按钮。
出现“生产类型/面板名称编辑”对话框。
ñ当 使用 计划 模式
输入生产类型名称。输入与程序的生产类型名称（ASSY型号）相同的名称
列表。这适用于与生产类型关联的板数据名称相同名称的板数据
（程序列表中的“ ASSY”）。
ñ当 使用 机 模式
输入板名。在生产时，安装程 序会参考BIN表文件，并使用以下命令选择BIN表：
与在安装程序上选择的板数据名称匹配的板名称。
5
参考
当按板名选择时，您可以使用星号（*）作为通配符。
生产类型/板名
”生产类型板名称”选项卡
64502-S0-00
5-7
2个.4 模式名称组编辑
选择“模式名称”选项卡，然后单击[添加]按钮或[编辑]按钮。
出现“图案名称编辑”对话框。
模式名称编辑
”模式名称”标签
64503-S0-00
根据前面“ 2.3节”中定义的电路板数据，将要关联的图形名称分组。
编辑或添加生产类型/样式名称。”输入样式名称组名称（可选）和样式
姓名。
可以直接输入模式名称，也可以从模式名称导出的安装信息中导入模式名称。
板编辑器，或者可以从板编辑器复制和粘贴它。
ñ直接 输入 的 模式 名称
5
输入电路板数据的安装信息中的模式名称。
ñ导入 从 一个 安装 信息 导出 文件 导出 由 该 委员会 编辑器
从机器或P-Tool Board编辑器中，选择[文件]-[导出安装信息]，以导出安装信息
板数据作为文件（csv）。当您在此编辑器中读取文件时，安装信息的模式名称为
为每个零件号显示。
导入模式名称
64504-S0-00
5-8
2个.5 组合编辑

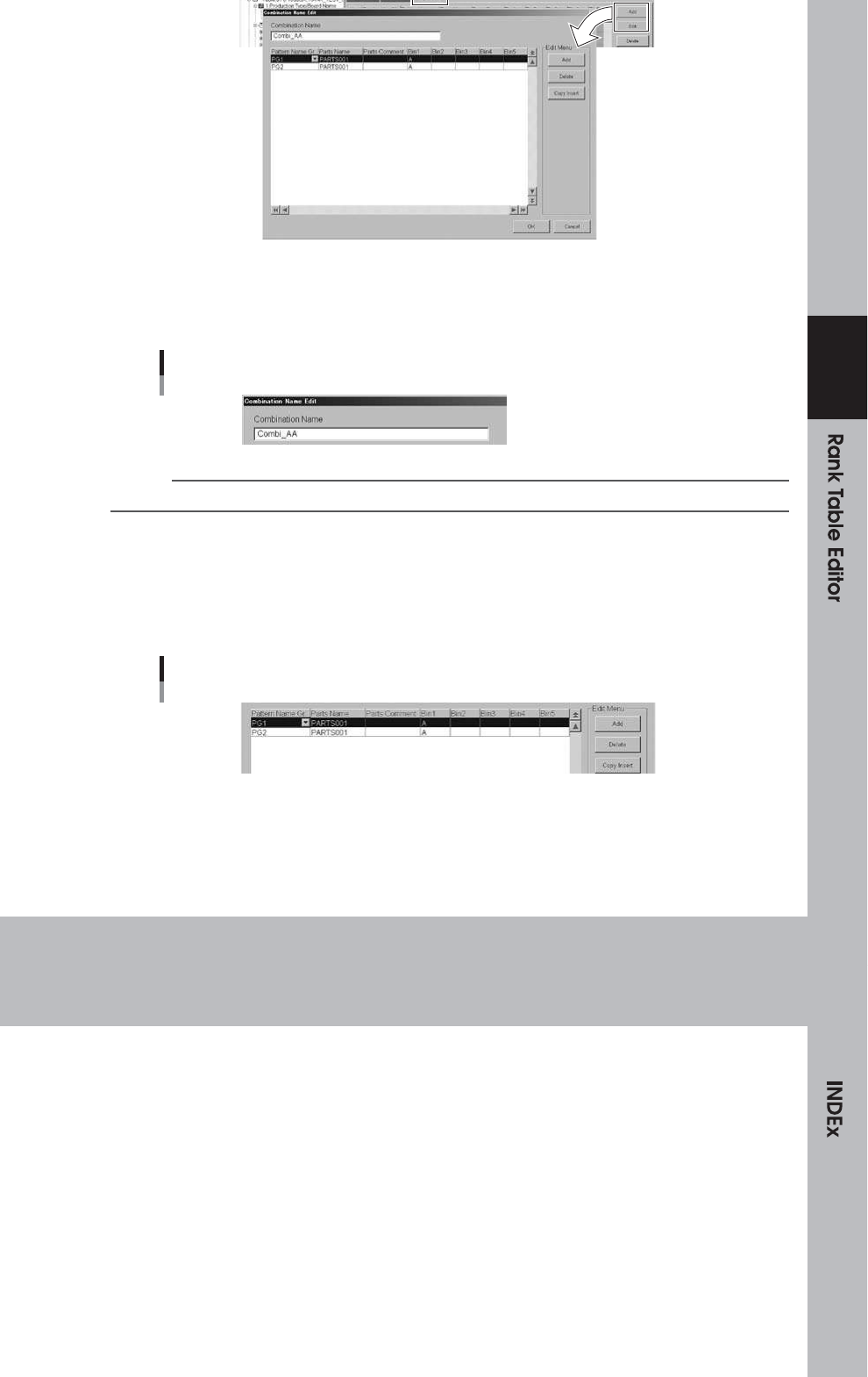

编辑组合。在“组合BIN选择”选项卡中，单击[添加]按钮或[编辑]按钮以打开
”“组合名称编辑”对话框。您可以在此处输入，添加或删除组合。
编辑组合
”组合BIN选择”选项卡
64505-S0-00
1个
在“组合名称”字段中输入组合。
组合是使用程序时对程序列表的选择。因此，我们建议
您输入与零件特征的位置或内容相关联的组合。
组合输入
5
64506-S0-00
参考
您可以通过在组合中添加一个前缀来提高BIN表的可读性。
2个
将零件分配 给图案名称组。
将零件名称规范与您在前面创建的图案名称组相关联
部分“ 2.4模式名称组编辑”。您在此处输入的零件名称将替换零件名称
在电路板数据中，因此必须输入可以进行设置验证的零件名称。这意味着
别名，缩写或通用名称不能用作零件名称。
在这里，您还可以指定零件和零件以及“或” BIN之间的关联。
分配零件
64507-S0-00
5-9
