偏移（5mm，5mm）
3
64377-S0-10
显示为在起点位置选择零件的同时布置在（5mm，5mm）的位置
从底物坐标看时。
下图是设定偏移值（0mm，0mm）的图形视图。
尽管部分相似地布置在基板的中心，但是坐标是不同的。
偏移量（0mm，0mm）
64378-S0-10
另外，起点位置的部分在基板上以（0，0）排列。
3-50
4。多 车道 支持
下面列出了支持双通道机器的其他功能。

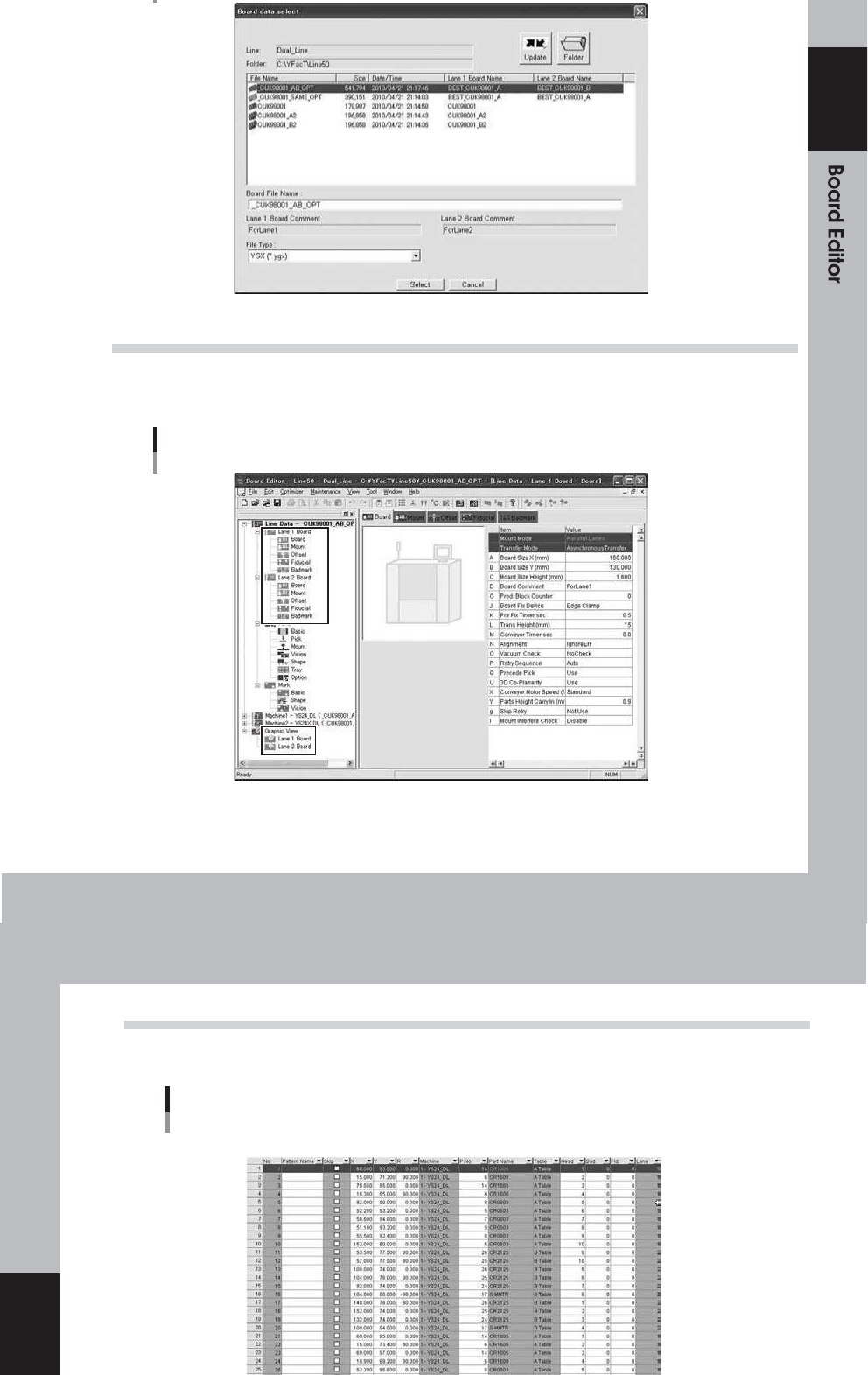

4.1 扩展板数据选择对话框
”添加了“ Lane 1板名称”，“ Lane 1板注释”，“ Lane 2板名称”，“ Lane 2板注释”。
在没有双行道机器的生产线上，将显示前一个对话框。
板数据选择对话框
3
64380-S0-00
4.2 树形视图被扩展
车道信息显示在树形视图中。读取YGX（组合）板数据时，[通道1板]，
“第2通道板”显示在板数据和图形视图图标的下方，选择后显示信息 [
在主视图中显示每个车道。
树视图
64381-S0-00
3-51
4.3 在“安装”信息上添加“通道”列
显示每个通道的安装信息时，在YGX（组合）板上的数据上显示每个通道的数据。
打开后，[Mount]列将按所选通道进行过滤。
”车道”列已添加
“原始数据”
3
选择“通道1板”的安装信息
选择“ Lane 2 Board”的安装信息
64382-S0-00
3-52
4.4 编辑单个组合程序
在单个组合程序上，每个通道的装载信息相同，因为每个通道的装载信息都相同
木板。因此，如果更改一个通道的所有通道的安装信息，则会更改所有通道的安装信息。
编辑单个组合程序
”
”
之前”
“之后”如果更改了通道1的安装信息，则通道2的安装信息也将更改。
64383-S0-00
3
