[Remove Board] 按钮与 “ 编辑 ” 菜单中的 “ Remove Board” 命令具有相同的功能。 3 。 [ B o a rd R e lo a d ] 按 钮 重 新加 载 电路 板 数据 。 参考 [Board Reload] 按钮与 “ 编辑 ” 菜单中的 “ Board Reload” 命令具有相同的功能。 4 4 . [ 重新 加 载 所 有 电 路板 ] 按 钮 重 新加 载 所有 电 路板 数 据。 参考…
•
工具列
标准工具栏
1个 2个 3 4 5
64405-S0-00
1个。[新] 按钮
创建新的进纸器设置信息。
参考
[New]按钮与“计划”菜单中的“ New”命令具有相同的功能。
2个。[打开] 按钮
打开已注册的进纸器设置信息。
4
参考
[打开]按钮与“计划”菜单中的“打开”命令具有相同的功能。
3。[保存] 按钮
保存进纸器设置信息。
参考
[保存]按钮与“计划”菜单中的“保存”和“另存为”命令具有相同的功能。
4。[版本] 按钮
显示Feeder Viewer的版本。
参考
[Version]按钮具有与“帮助”菜单中的“关于”命令相同的功能。
5。 用于 选择 组 显示 的下拉 列表 框
为进纸器设置设置多个组时，可以选择应显示的组。
4-5
ꢇheꢆaꢂesꢃcꢁfꢃꢆꢅerfrꢂedyꢁ ꢀh ꢀh Ë ꢀf fnꢄarꢄs ꢀꢀf ꢃꢆcaꢃanꢆfꢄeꢆenec ꢀe drfꢂcfꢂꢂaꢃdꢆꢁꢃ ꢀh eꢂeꢃsꢄar。
工具列
板子工具栏
1个 2个 3
4 5 6
64406-S0-10
1个。[添加 板] 按钮
打开已注册的计划信息窗口或计划信息文件时，单击此按钮可以
将板数据添加到左窗格中的生产板列表中。
参考
[添加]按钮与“编辑”菜单中的“添加板”命令具有相同的功能。
2个。[Remove Board] 按钮
打开新的计划信息窗口或已注册的计划信息文件时，单击此按钮将删除
左窗格中生产板列表中的板数据。
参考
[Remove Board]按钮与“编辑”菜单中的“ Remove Board”命令具有相同的功能。
3。[Board Reload] 按钮
重新加载电路板数据。
参考
[Board Reload]按钮与“编辑”菜单中的“ Board Reload”命令具有相同的功能。
4
4. [重新加载 所有电路板] 按钮
重新加载所有电路板数据。
参考
[重新加载所有电路板]按钮具有与“编辑”菜单中的“重新加载所有电路板”命令相同的功能。
5。[保存 板] 按钮
通过覆盖现有数据来保存当前选择的板数据。
参考
[Save Board]按钮与“编辑”菜单中的“ Save Board”命令具有相同的功能。
当您要使用其他名称保存板数据时，请在“编辑”菜单中选择“将板另存为”命令。
6。[保存 所有板] 按钮
保存当前打开的所有电路板数据。
参考
[Save All Boards]按钮与“编辑”菜单中的“ Save All Boards”命令具有相同的功能。
4-6
工具列
计划信息工具栏
1个 2个 3 4
64407-S0-00
1个。[零件 信息] 按钮
显示生产板列表中板数据中使用的所有零件（组件）的信息。
参考
[Parts Info]按钮与“窗口”菜单中的“ Parts Info”命令具有相同的功能。
所有机器使用的零件详细信息
4
64408-S0-00
2个。[ 在 所有 计算机上计划 信息] 按钮
显示所有机器上的计划信息。
参考
[所有计算机上的计划信息]按钮具有与“所有计算机上的计划信息”命令相同的功能。
窗口菜单。
在所有机器上计划信息
64409-S0-00
4-7

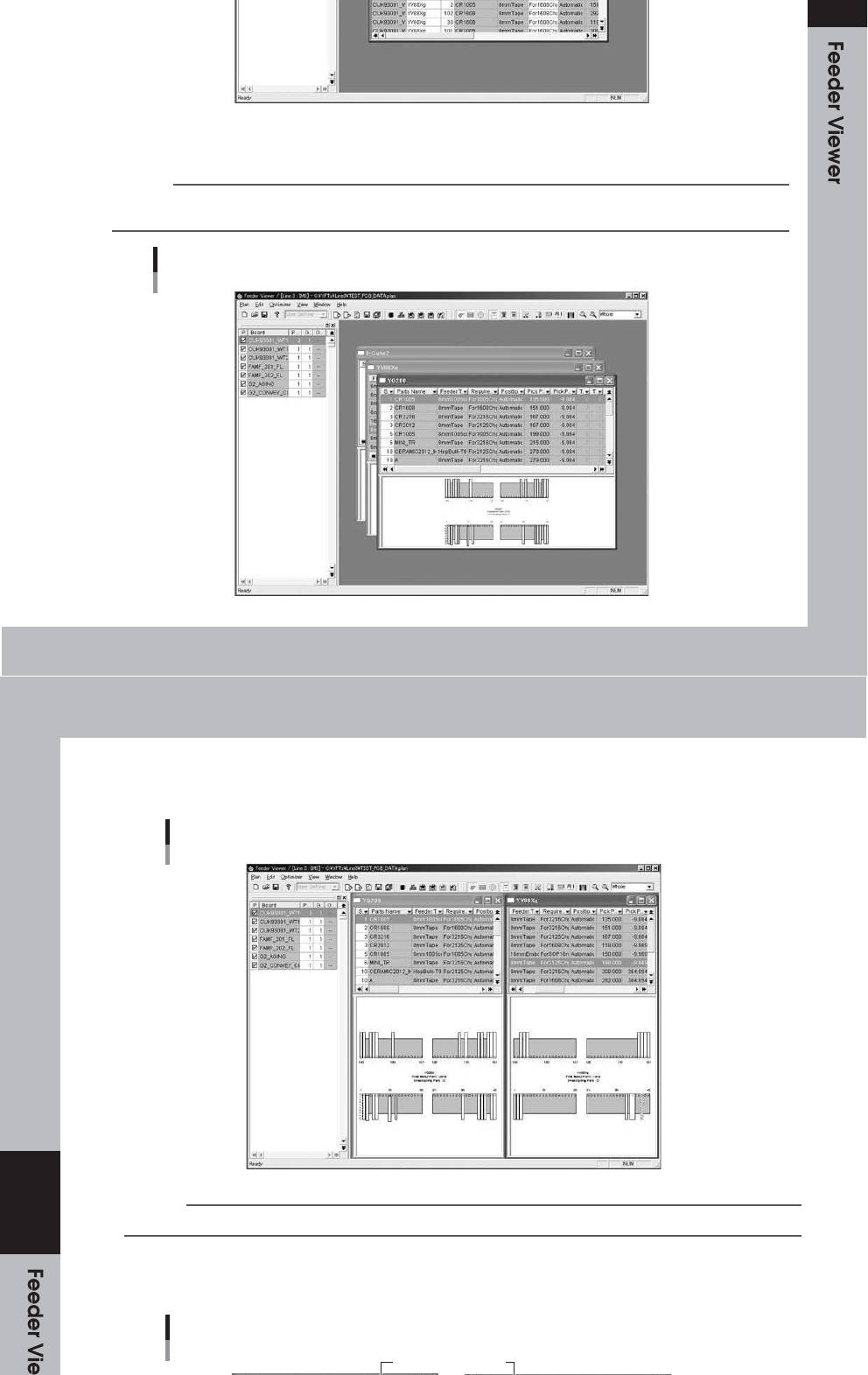

“窗口”菜单中的命令允许您排列计划信息窗口。
例如，当打开两个或更多机器设置信息窗口时，选择“垂直平铺”或“垂直平铺”
水平”命令重新排列窗口。
窗口从左到右排列
带有供料器布局的计划信息
64410-S0-00
参考
4
窗口的内容可以切换。有关更多详细信息，请参阅稍后说明的“计划操作工具栏”。
3。[选择 机器] 按钮
单击这些按钮可通过从显示在面板中的板数据中检索每台机器上的计划信息。
生产板清单。
每台机器上的计划信息
零件设置信息
