对 于其 他 零件 ， 如 B G A ， 检 查步 骤 设置 为 零件 尺 寸的 1 .1 倍 （最 大 边距 为 0. . 5m m ，对 于 每 侧） 如 下。 其他零件（芯片和引线零件除外） X （毫米 ） Y （毫米 ） 2 个 63 20 3- S0- 00 VADMIC 其他零件的检查数据 X * 1.1 Y * 1.1 63 20 4- S0- 00 对 于每 个 检查 步 骤， 通 过数 据 转换 ， 默认 数 据设 …
2个-31
● 铅零件
当贴片机的电路板数据包含以下引线零件时，对于每个零件，转换后的检查数据对每个零件有1步。
身体检查，每个引线侧进行1步检查引线。
因此，如果零件的所有4个侧面都具有引线，则转换后的检查数据将具有1个身体检查步骤和4个引线检查
步骤，共5个步骤。

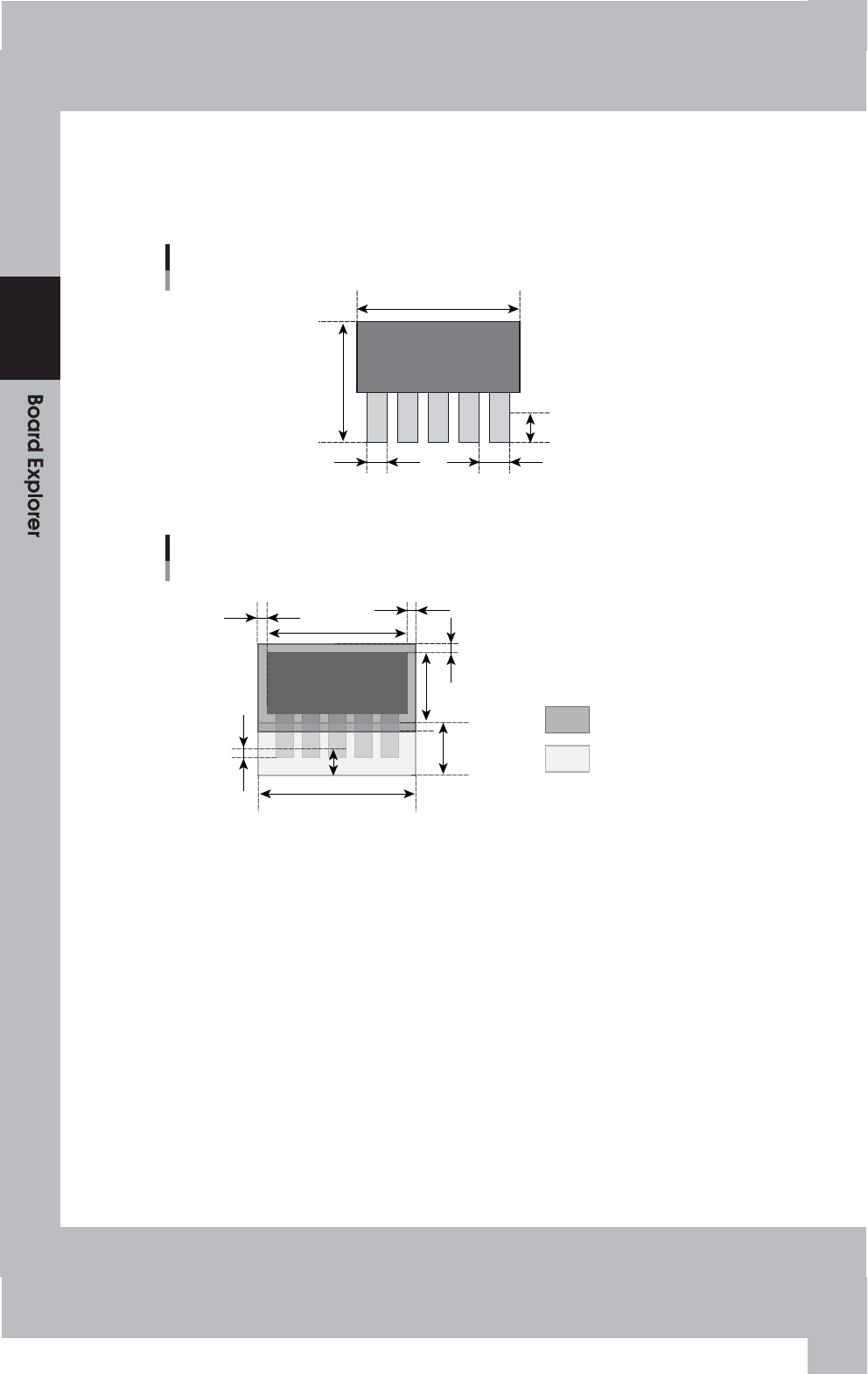

铅零件
X（毫米）
2个
Y（毫米）
反射引线长度S mm
引线宽度T mm 引线间距U mm
63201-S0-00
铅零件的VADMIC检查数据
X x 0.05 X x 0.05
X
（Y - S）x 0.05
ÿ -小号
零件本体检查步骤
铅检查步骤
尺寸x 2.5
S / 2
口径x 1.25
（V-1）x U + T + 0.2
63202-S0-00
身体检查的检查步骤仅设置为无引线尺寸，增大尺寸0.05倍（最大0.5毫米）。
但是，对于特殊铅零件，其设置如下“其他零件”。
2个-32
● 其他部分
对于其他零件，如BGA，检查步骤设置为零件尺寸的1.1倍（最大边距为0..5mm，对于
每侧）如下。
其他零件（芯片和引线零件除外）
X（毫米）
Y（毫米）
2个
63203-S0-00
VADMIC其他零件的检查数据
X * 1.1
Y * 1.1
63204-S0-00
对于每个检查步骤，通过数据转换，默认数据设置如下。
•
•
•
•
•
•
•
•
•
•
•
•
检验状态 ： VADMIC
参考编号 ： 贴装板 数据的 图案名称
零件名称
肢体名称
安装块号
角度
： 贴装板 数据的 零件名称
： 在对应 表中 设置的零件名称
： 安装板 数据的 块号
：安装 板 数据的 安装角度
最小尺寸X，Y ： 12 （身体检查），6（焊锡或铅检查 ）
最小面积
匹配率
：25
：30
分度数X ： 零件 尺寸X / 300μm
分度号Y ： 零件 尺寸Y / 300μm
照明类型 ：M （身体 检查），
LU（焊锡检查），
BR2（铅检查）
2个-33
4.2.4 如何设置
1个
从菜单的“维护菜单”中选择“检查程序转换设置”
板浏览器。
选择[检查器数据转换设置]
2个
642C2-S0-00
2个
打开[使用检查程序转换]。
[使用检查器数据转换]已打开
642C3-S0-10
2个-34
3
在固定侧安装输送机。
将贴片机的传送带固定在正面时选择正面：固定在正面时选择背面
后侧。
传送带在固定侧的设置
