菜单项旁边的复选标记表示该菜单项已被选中。
每次单击菜单项时，都会交替选择和取消选择菜单项。
3
复选标记
复选标记
64307-S0-00
3-5

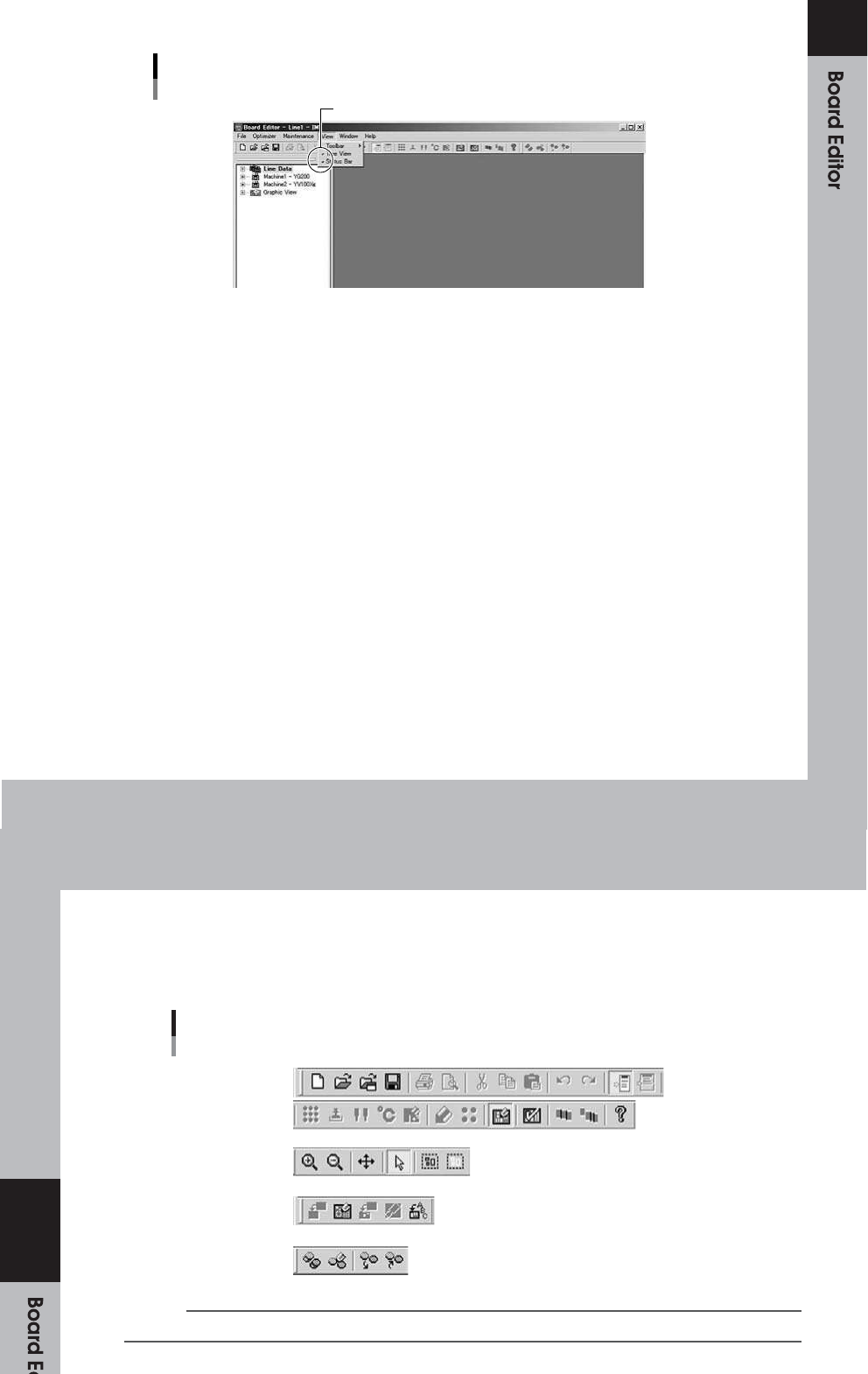

● 工具栏
在“板编辑器”功能中，经常使用的功能被注册为工具栏按钮。有5种
工具栏：“标准工具栏”，“图形工具栏”，“焊锡检查工具栏”（选项），“数据库工具栏”。
通过从“视图”菜单上的“工具栏”子菜单中选择每个工具栏，可以将其隐藏或重新显示。
工具栏
标准工具栏
图形工具栏
焊锡检查工具栏
数据库工具栏
3
64308-S0-00
参考
工具栏上的某些按钮显示为灰色（变暗），根据规范不能使用。
标准工具栏
当您操纵“ Board Editor”窗口时，此工具栏可用。
标准工具栏
1个 2个 3 4 5 6 7 8 9 10 11 12 13
1个4 15 16 17 18 19 20 21 22 23 24 25
64309-S0-00
1个。[新 板 数据] 按钮
单击此按钮以创建新的电路板数据。
加载初始数据以创建新的电路板数据。
参考
[New Board Data]按钮与文件菜单中的“ Create New Board Data”命令具有相同的功能。
2个。[ 在 此编辑器上打开 板 数据] 按钮
单击此按钮以加载已注册的板数据。
出现“选 择板数据”对话框。在板编辑器的当前窗口中 选择要加载的板。
参考
[在此编辑器上打开板数据]按钮与“在此编辑器上打开板数据”命令具有相同的功能。
在文件菜单中。
3-6
3。[ 在 新 编辑器上打开 板 数据] 按钮
单击此按钮可以通过打开板编辑器的新窗口来加载板数据。
出现“选择板数据”对话框。在板编辑器的新窗口中选择要加载的板。
参考
[在新编辑器上打开板数据]按钮具有与“在新编辑器上打开板数据”功能相同的功能。
文件菜单中的命令
4。[保存 板数据] 按钮
将当前编辑的板数据保存在原始数据之上。
参考
[Save Board Data]按钮具有与“文件”菜单中的“ Save Board Data”命令相同的功能。
5。[打印] 按钮
打印当前编辑的板数据的信息。
参考
[打印]按钮与“文件”菜单中的“打印”命令具有相同的功能。有关打印功能的详细信息，请参阅
第1章第11节“打印电路板数据”。
3
6。[预览] 按钮
显示将要打印的图像。
参考
[Preview]按钮与“文件”菜单中的“ Preview”命令具有相同的功能。
7。[剪切] 按钮
剪切并删除所选范围或项目。
剪切的数据存储在剪贴板中。先前存储在剪贴板中的内容将被覆盖。
参考
[剪切]按钮与“编辑”菜单中的“剪切”命令具有相同的功能。
8。[复制] 按钮
将所选范围或项目复制到剪贴板。先前存储在剪贴板中的内容将被覆盖。
参考
[复制]按钮与“编辑”菜单中的“复制”命令具有相同的功能。
[ ]
9。[粘贴] 按钮
将当前存储在剪贴板中的内容粘贴到所选位置。
参考
[Paste]按钮具有与“编辑”菜单中的“ Paste”命令相同的功能。
1个0. [撤消]按钮
撤消之前的操作。
参考
[撤消]按钮具有与“编辑”菜单中的“撤消”命令相同的功能。
1个1. [重做]按钮
重做以前使用[撤消]按钮取消的操作。
参考
单击[Redo]按钮具有与“编辑”菜单中的“ Redo”命令相同的功能。
1个2. [切换树状视图]按钮
在“ Board Editor”窗口的左窗格中显示或隐藏树视图。
参考
该按钮与“视图”菜单中的“树视图”命令具有相同的功能。
3-7
1个3. [切 换细节视图]按钮
显示或隐藏显示在主视图下部的电路板数据的详细视图。
参考
此按钮与“视图”菜单中的“详细信息视图”命令具有相同的功能。
1个4. [Ball Edit]按钮
打开“ BGA编辑”屏幕，以编辑球引线布局。
参考
[Ball Edit]按钮与“编辑”菜单中的“ Ball Edit”命令具有相同的功能。
1个
1个
1个
5. [Dipping Station Information]按钮
打开“ Dipping Station Information”对话框。
6. [喷嘴信息]按钮
打开“喷嘴信息”对话框，显示有关当前使用的喷嘴的信息。
7. [温 度设置]按钮
打开用于设置注射器温度的对话框。将注射器温度设置在指定的上限内
机器数据。
3 参考
[温度设置]按钮与“编辑”菜单中的“温度设置”命令具有相同的功能。
1个
1个
2个
2个
8.顺序[Monitor Information]按钮
打开“序列监视器信息”对话框。
9. [详细 设置]按钮
打开一个详细信息设置屏幕，以编辑焊锡膏打印机使用的电路板数据。
0. [Backup Pin Position Edit]按钮
打开“ Backup Pin”屏幕，以编辑锡膏打印机使用的备份引脚位置数据。
1. [显示 图形视图]按钮
显示或隐藏板数据的图形视图。
参考
[图形视图]按钮具有与“视图”菜单中的“图形视图”命令相同的功能。
2个2. [数据检查]按钮
显示“数据检查”对话框，以检查当前打开的电路板数据。
参考
[数据检查]按钮具有与“工具”菜单中的“数据检查”命令相同的功能。
2个3. [音高分布]按钮
打开“ Pitch Distribution”对话框，以设置块偏移的螺距分布。
参考
[Pitch Distribution]按钮具有与工具中的“块偏移” “ Pitch Distribution”命令相同的功能
