5-6 2 个 。 用 法 从 “ 开 始 ” 菜单 中 的 “ Y A MA H A I T- S y st e m ” 启 动 “ B IN 表 编 辑器 ” 。 参考 如果使用的是 Y. FacT P-Tool ， 请从 “ 开始 ” 菜单中的 “ YAMAHA Factor y Tools P-Tool ” 启动 “ BIN 表编辑器 ” 。 2 个 . 1 创 建 新 的 单 击菜 单 栏 上的 [ 新 建（ N ） ] 。 …
5-5

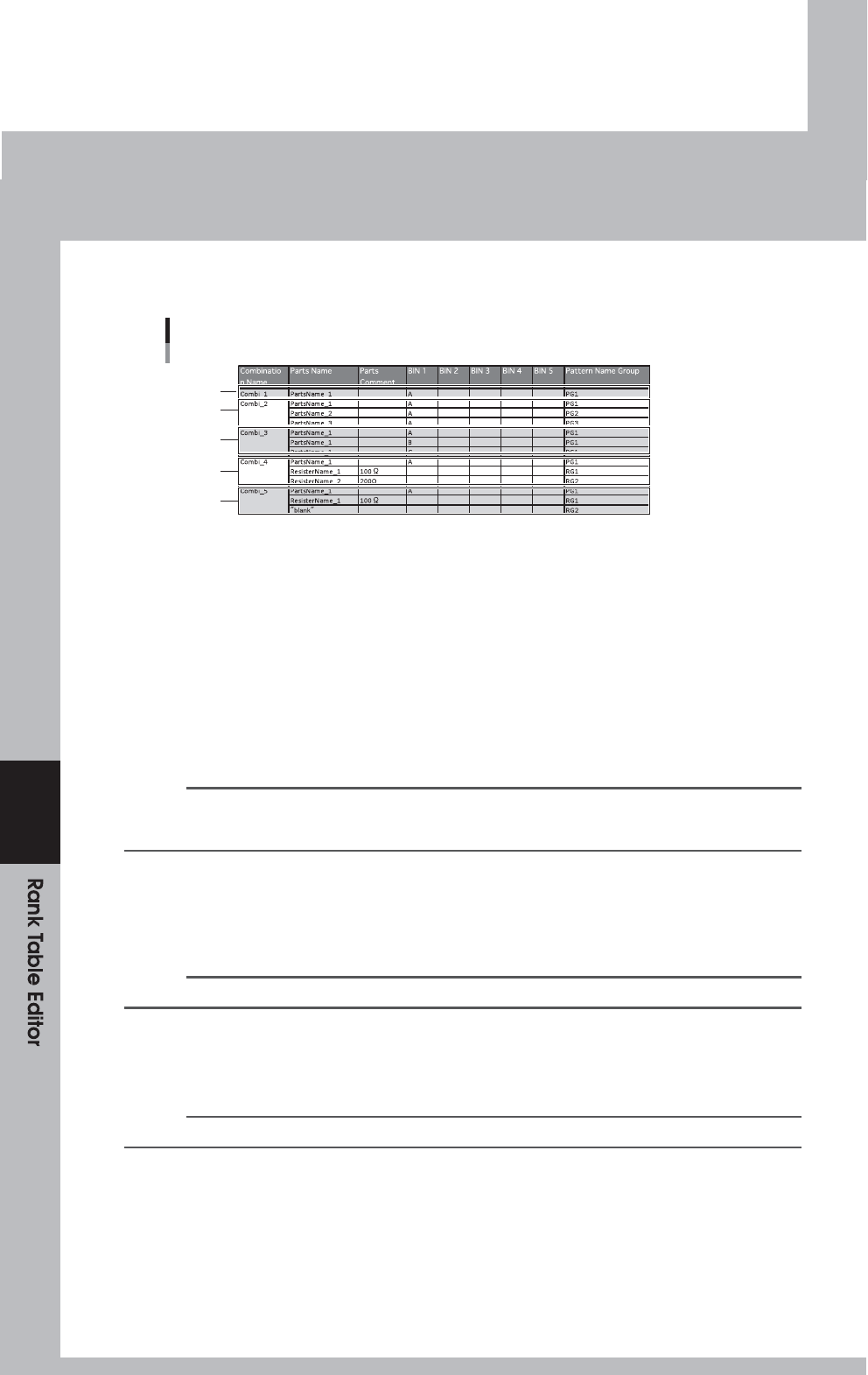

● 示例组合
以下是一些示例组合。
示例组合
1个
2个
3
4
5
62764-T2-00
1个
2个
<Comb_1>指定 一个 个别 特性
为将要安装在“ PG1”上的零件“ Parts Name1”指定特征“ A”。
<Comb_2>指定 多个 同时 特征
为将要安装在“ PG1”上的零件“ Parts Name1”指定特征“ A”，为将要安装的零件“ Parts Name2”指定特征“ A”
可以安装在“ PG2”上，对于要安装在“ PG3”上的零件“ Parts Name3”。
3 <Comb_3>指定 “或 ” 特征
为将要安装在“ PG1”上的零件“ Parts Name1”指定特征“ A”，“ B”或“ C”。
参考
如果您为组合中的相同模式名称组指定多个特征，则会产生“ OR”
健康）状况。例如，您可以使用它来对特征进行分组（例如，当具有24个渐变的零件是
分为1到8、9到16和17到24的三个范围，并且每个范围内的差异都是可以容忍的。
5
4 <Comb_4>替换 为 另一个 零件
为将要安装在“ PG1”上的“零件名1”的零件指定特征“ A”，并进行替换
”“ ResistorName1”作为将要安装在“ RG1”上的部件，并用“ ResistorName2”作为将要安装的部件。
安装在“ RG2”上。
参考
使用它可以将LED部件与调节电阻器组合在一起。
5 <Comb_5>跳过 安装 的 一个 部分
为将要安装在“ PG1”上的“零件名称1”零件指定特征“ A”，并进行替换
”
”
ResistorName1”作为要安装在“ RG1”上的部件，并跳过要安装在该部件上的部件的安装
RG2。”
参考
5 6
当LED部件不需要调节电阻时，请使用此功能。
5-6
2个。用法
从“开始”菜单中的“ YAMAHA IT-System”启动“ BIN表编辑器”。
参考
如果使用的是Y.FacT P-Tool，请从“开始”菜单中的“ YAMAHA Factory Tools P-Tool”启动“ BIN表编辑器”。
2个.1 创建新的
单击菜单栏上的[新建（N）]。
2个.2 新增表 格
在菜单栏上，单击[编辑（E）]，然后单击[添加表（A）]。

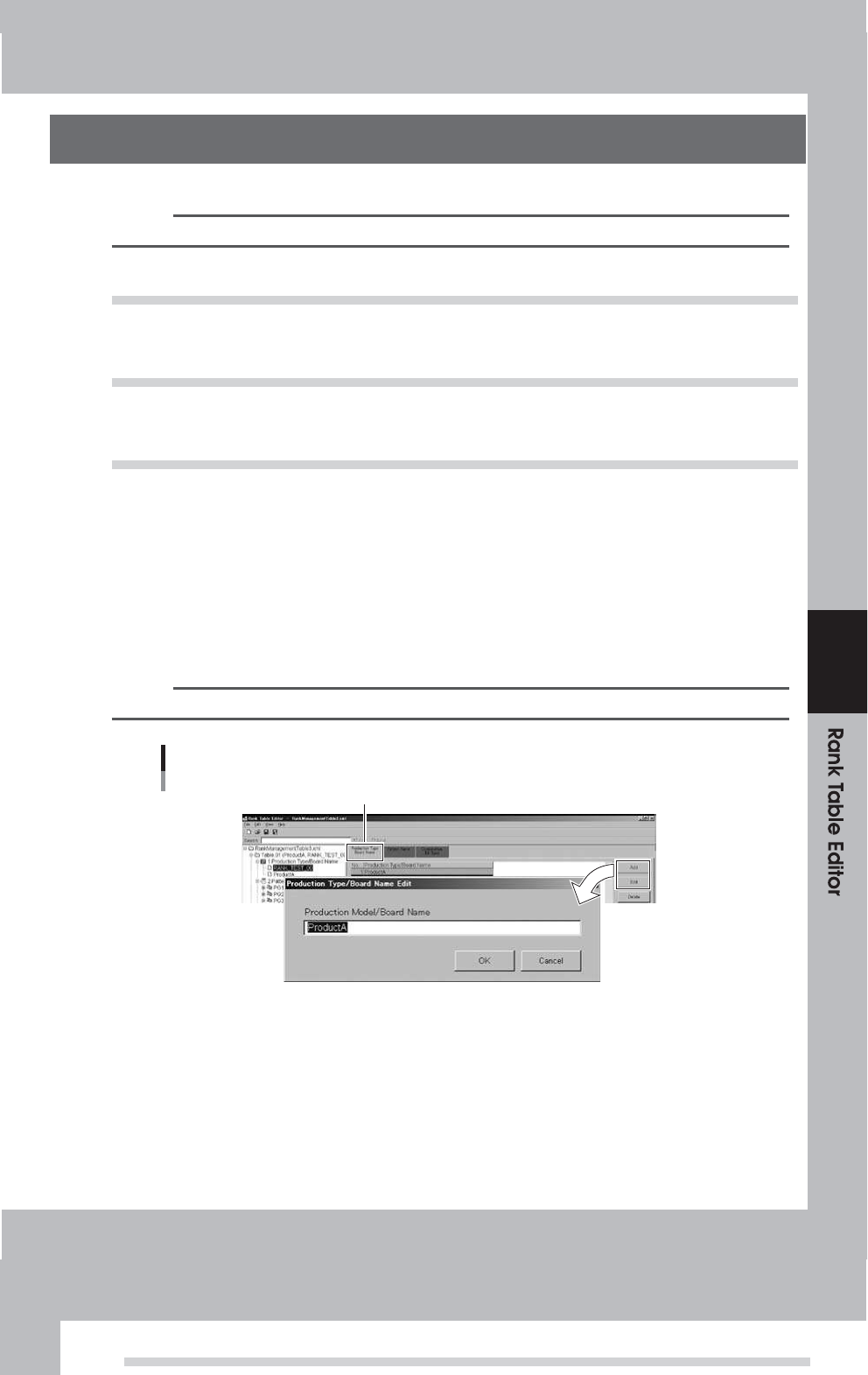

2个.3 生产类型/板名编辑
选择“生产类型/面板名称”选项卡，然后单击[添加]按钮或[编辑]按钮。
出现“生产类型/面板名称编辑”对话框。
ñ当 使用 计划 模式
输入生产类型名称。输入与程序的生产类型名称（ASSY型号）相同的名称
列表。这适用于与生产类型关联的板数据名称相同名称的板数据
（程序列表中的“ ASSY”）。
ñ当 使用 机 模式
输入板名。在生产时，安装程 序会参考BIN表文件，并使用以下命令选择BIN表：
与在安装程序上选择的板数据名称匹配的板名称。
5
参考
当按板名选择时，您可以使用星号（*）作为通配符。
生产类型/板名
”生产类型板名称”选项卡
64502-S0-00
5-7

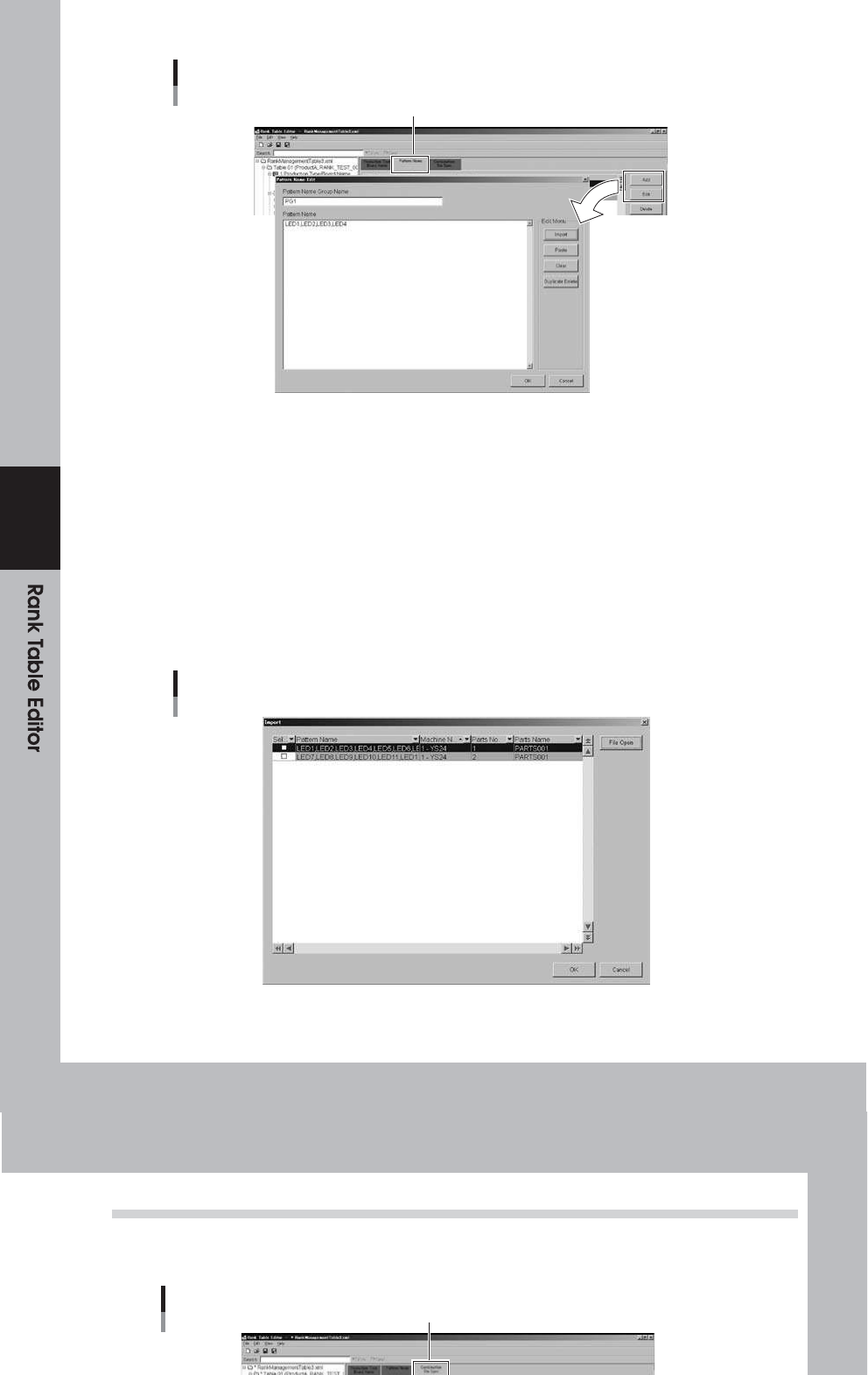

2个.4 模式名称组编辑
选择“模式名称”选项卡，然后单击[添加]按钮或[编辑]按钮。
出现“图案名称编辑”对话框。
模式名称编辑
”模式名称”标签
64503-S0-00
根据前面“ 2.3节”中定义的电路板数据，将要关联的图形名称分组。
编辑或添加生产类型/样式名称。”输入样式名称组名称（可选）和样式
姓名。
可以直接输入模式名称，也可以从模式名称导出的安装信息中导入模式名称。
板编辑器，或者可以从板编辑器复制和粘贴它。
ñ直接 输入 的 模式 名称
5
输入电路板数据的安装信息中的模式名称。
ñ导入 从 一个 安装 信息 导出 文件 导出 由 该 委员会 编辑器
从机器或P-Tool Board编辑器中，选择[文件]-[导出安装信息]，以导出安装信息
板数据作为文件（csv）。当您在此编辑器中读取文件时，安装信息的模式名称为
为每个零件号显示。
导入模式名称
64504-S0-00
5-8
2个.5 组合编辑
编辑组合。在“组合BIN选择”选项卡中，单击[添加]按钮或[编辑]按钮以打开
”“组合名称编辑”对话框。您可以在此处输入，添加或删除组合。
编辑组合
”组合BIN选择”选项卡
