[Pitch Distribution]按钮具有与工具中的 块偏移 - Pitch Distribution 命令相同的功能。
菜单。
2个4. [块分配]按钮
打开“块分配”对话框，将块偏移板数据转换为单个块板数据。
参考
[Block Distribution]按钮与工具中的“ Block Offset”-“ Block Distribution”命令具有相同的功能。
菜单。
2个5. [版本]按钮
显示工厂工具的信息和版本。
参考
[Version]按钮具有与“帮助”菜单中的“ Version”命令相同的功能。
图形工具栏
当您操作图形视图窗口时，此工具栏可用。
有关此工具栏的详细信息，请参阅本章中的第3.2节“操纵图形视图”。
3-8
锡印检 查工具栏（可选）
当机器具有焊锡印刷检查功能（可选）时，此工具栏可用。
有关此工具栏的详细信息，请参见单独的“使用选项的用户手册”。
数据库工具栏
使用数据库功能时，请使用此工具栏。
数据库工具栏
1个 2个
3 4
64310-S0-00
1个。[概述 数据库] 按钮
显示数据库列表对话框。
参考
该按钮具有与“工具”菜单中的“数据库支持”-“概述数据库”命令相同的功能。
3
2个。[数据库 编辑] 按钮
单击此按钮以编辑数据库。
参考
该按钮与“工具”菜单中的“数据库支持” –“数据库编辑”命令具有相同的功能。
3。[ 从 数据库设置] 按钮
将数据库的内容复制到板数据中。
参考
该按钮与“工具”菜单中的“数据库支持” –“从数据库设置”命令具有相同的功能。
4。[复制 回 数据库] 按钮
将单板数据设置复制到数据库中。
参考
该按钮与“工具”菜单中的“数据库支持” –“复制回数据库”命令具有相同的功能。
3-9
● 线数据视图树图标
单击树视图顶部的“线数据”图标，将显示代表数据项的各种图标。当您单击每个
数据项图标，该行中注册的所有机器当前打开的相应数据将显示在
主视图，使您可以在同一列表中查看时编辑所有计算机的数据。参数设置
机器之间的差异以红色显示。
笔记
ñ
零件信息屏幕上的“机器”列显示了使用每个零件数据（组件
数据项。为了更轻松地根据每台机器编辑零件数据，您可以通过单击列表对列表进行排序
机器”列标题或使用“过滤器”下拉按钮（小的向下箭头按钮）过滤列表。 ”
更改此处指定的计算机后，该更改将反映在该计算机的安装信息中。
线数据视图
3
64312-S0-00
●
●
机器图标
代表在当前打开的行中注册的机器。
图形视图图标
单击此图标将显示当前打开的板数据的图形视图。
有关“图形视图”的详细信息，请参阅本章的第3节“图形视图”。
●
状态栏
显示工厂工具的操作状态，状态以及通过鼠标光标和
菜单功能的说明。从“查看”菜单中选择“状态栏”命令可显示或隐藏状态
酒吧。
3-10

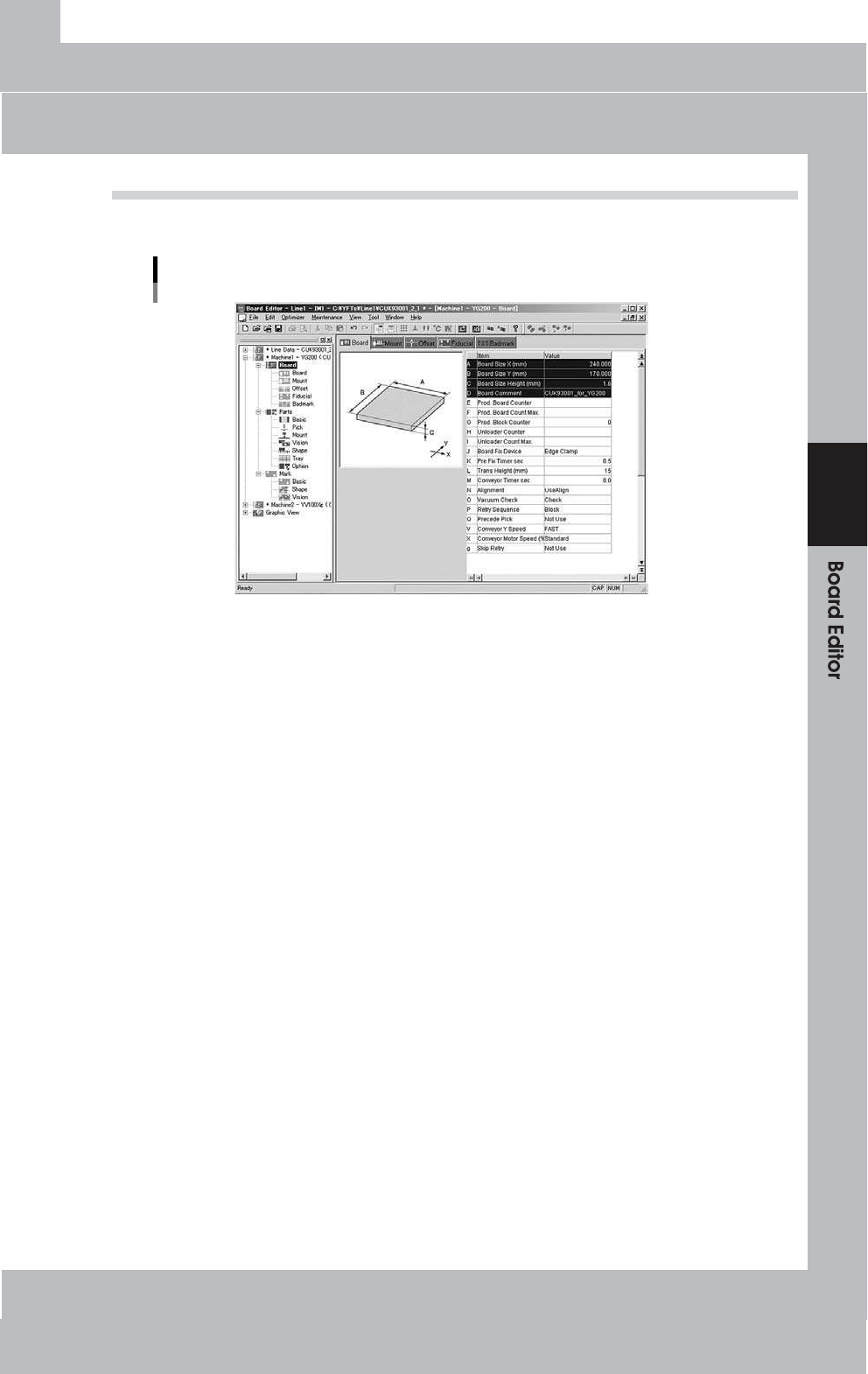

2个.2 板数据窗口
打开单板数据时，出现单板数据窗口。“一个木板”窗口显示其中一个的内容
板数据。
板数据窗口
3
64313-S0-00
3-11
