64 42 3- S0- 00 4 参考 在生产板列表的最左列中指示了分配给每个板数据的显示颜色。当。。。的时候 具有相同零件的供料器应根据不同的板卡数据安装在供料器板上的相同位置， 这些进纸器显示为黑色。 如果清除了最左列中的复选框，则该板数据所使用的进纸器不会显示在进纸器上 板布局。 1 个 0 . [ 显 示 零件 使 用 量 ] 按 钮 显 示（ 或 隐藏 ） 一个 “ 颜色 条 形图 ” ，该 颜 色条 形 图显 示 了每 个…
64421--S0-00
8。[显示 进纸器 干扰] 按钮
以红色显示（或隐藏）进纸器，这可能会引起干扰。
4
参考
该按钮与“查看”菜单中的“干扰状态”命令具有相同的功能。
馈线干扰检查画面
进纸器设置布局
64422-S0-00
笔记
ñ
没有头无法触及的进纸器也显示为红色。
4-14
9。[ 按板 显示 进纸器 布局] 按钮
根据每台机器使用的电路板数据，以不同的颜色显示（或隐藏）进纸器的设置位置，方法是：
从左窗格的生产板列表中的板数据中检索它们。
您可以轻松检查每个电路板数据的进纸器设置位置。
参考
此按钮与“查看”菜单中的“木板”命令具有相同的功能。
每个PCB数据的进纸器颜色显示
进纸器设置布局
显示颜色
64423-S0-00
4
参考
在生产板列表的最左列中指示了分配给每个板数据的显示颜色。当。。。的时候
具有相同零件的供料器应根据不同的板卡数据安装在供料器板上的相同位置，
这些进纸器显示为黑色。
如果清除了最左列中的复选框，则该板数据所使用的进纸器不会显示在进纸器上
板布局。
1个0. [显示零件使用量]按钮
显示（或隐藏）一个“颜色条形图”，该颜色条形图显示了每个板数据使用的零件数量，方法是从
左窗格中 生产板列表中的板数据。您可以检查进料器中零件的使用频率
在每台机器上。
参考
该按钮与“查看”菜单中的“零件数量”命令具有相同的功能。
从[检视]选单中选取[零件频率]指令，即可显示或隐藏显示
每个板数据使用的零件数。

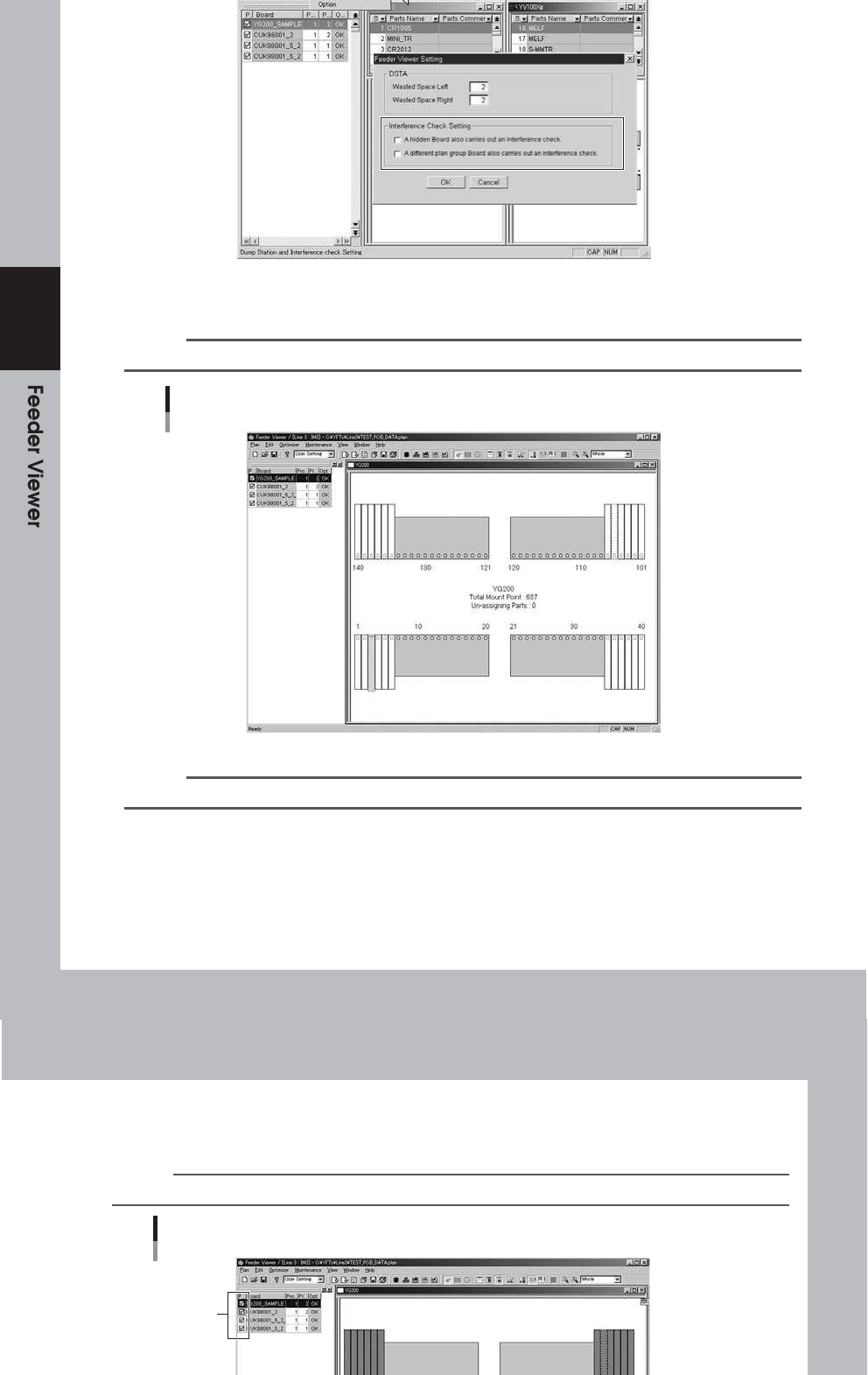

零件使用频率显示画面
条形图显示了零件的使用频率
64424-S0-00
4-15
1个1. [显示转储站]按钮
当机器配备有卸货站（选件）时，显示（或隐藏）卸货站的位置显示。
参考
此按钮具有与“查看”菜单中的“转储站”命令相同的功能。
转储站显示
垃圾站
4
64425-S0-00

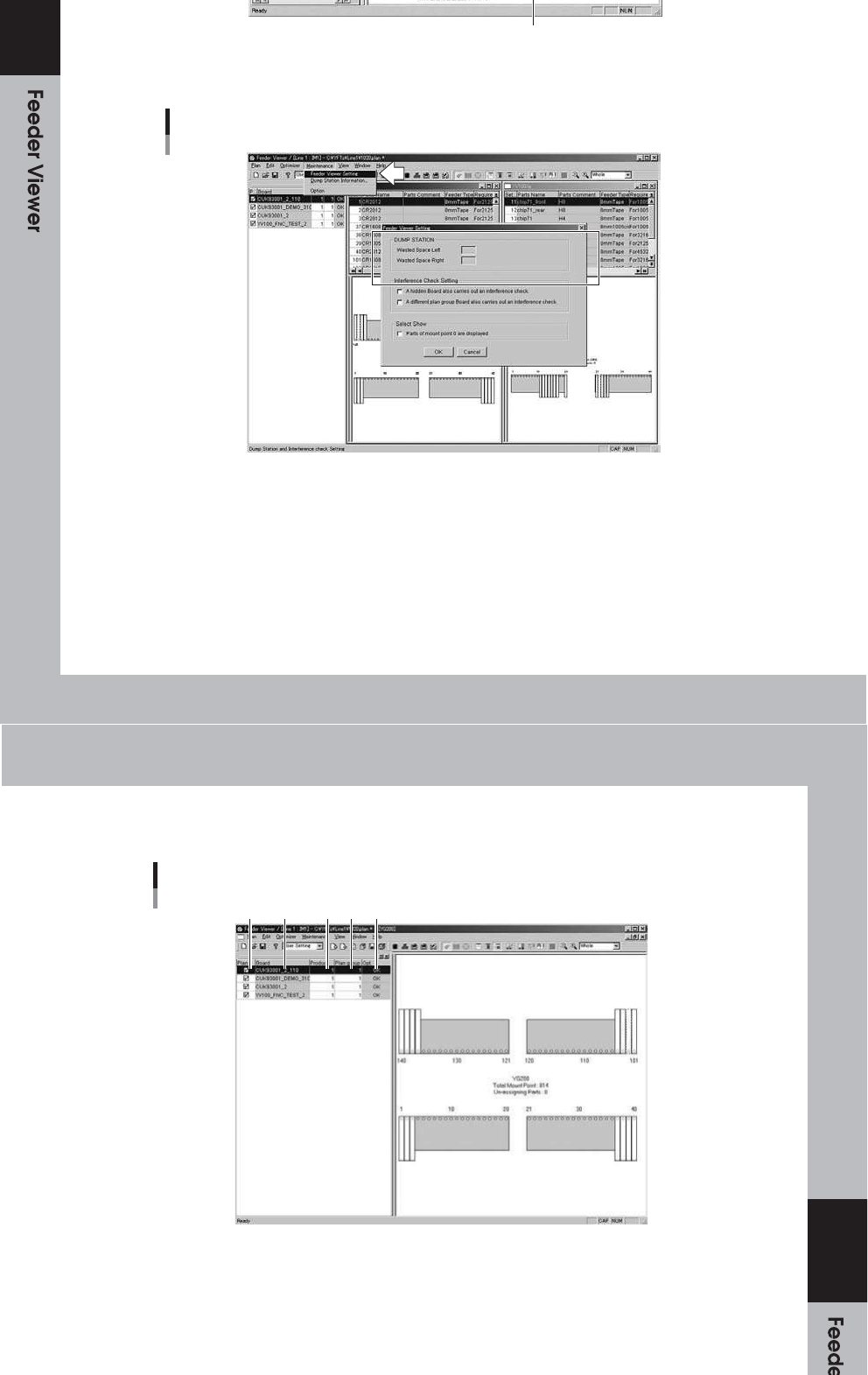

从维护菜单中选择“ Feeder Viewer设置”时，“ Feeder Viewer设置”对话框
出现。您可以指定转储站占用的空间（进纸器设置位置的数量）。
”Feeder Viewer Setting”命令和对话框
64426--S0-00
1个2，13 . [Zoom Out]，[Zoon In]按钮，14。放大倍率下拉 列表
使用这些按钮可以放大或缩小进纸器设置布局。
从下拉列表中选择所需的放大倍率。
4-16
●
生产板清单
左窗格中的生产板列表显示了当前加载到Feeder Viewer中的板数据的列表。
生产板列表窗格
1个 2个 3 4 5
64427-S0-00
1个。计划
4
仅在复选框处于选中状态时，每个板数据的内容才会显示在右窗格的计划信息窗口中
被选中。
您可以选中该复选框以显示板数据的内容，或者如果不显示内容，则清除该复选框。
当按下[按板显示进纸器布局]按钮时，此列中的每一行将以不同的颜色显示，
在进纸盘布局上指示进纸器设置位置。
2个木板
