3-44
3.3 编辑图形视图
3.3.1 创建新的安装信息
图形视图使您可以创建新的安装信息。
为此，单击[Create New Mount Info]按钮或从上下文菜单中选择“ Mount New”，
通过单击鼠标右键出现。
输入必要的参数，然后单击[确定]按钮。

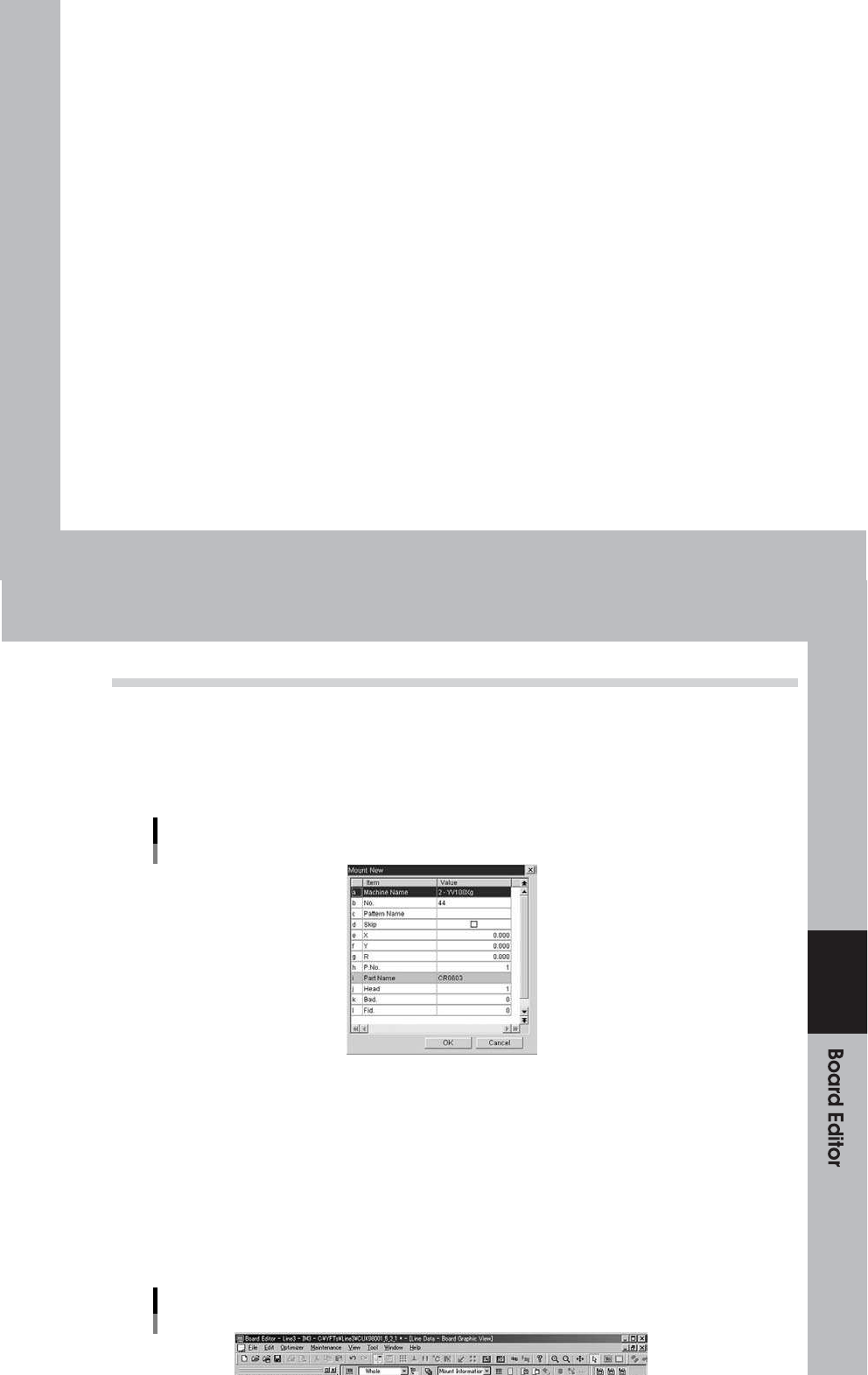

用于创建新安装信息的对话框
3
64354-S0-00
3.3.2 更改安装位置
可以在图形视图上更改组件安装位置。
1个
选择应更改其安装位置的组件。
1个
您要更改的位置 。
当您将光标停留在组件上时，将出现一个屏幕提示，显示组件编号，
安装位置，组件名称等
2个。 找到目标组件后，单击以选中它。所选组件的颜色
变化。

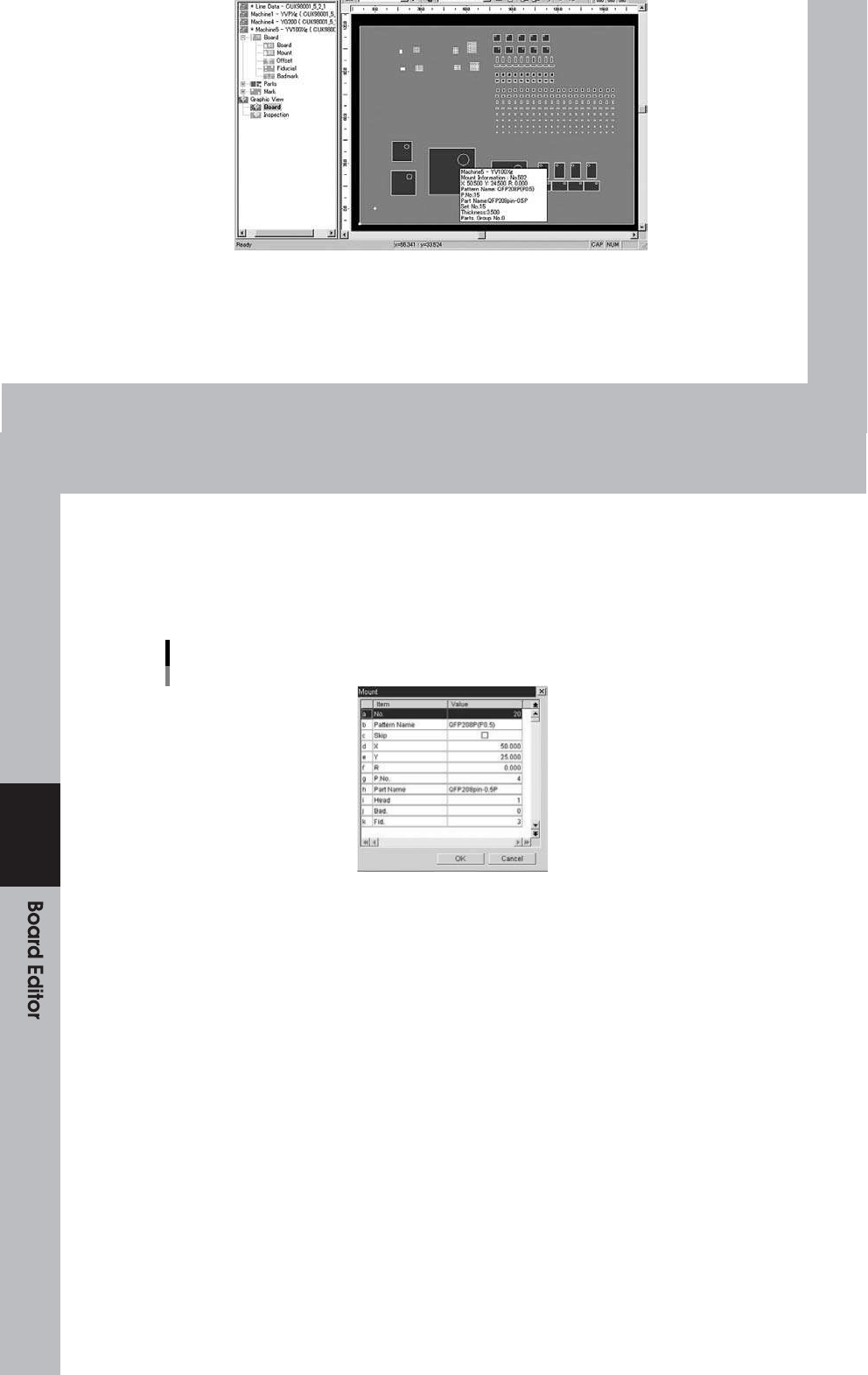

参照屏幕提示选择组件
。Uꢆꢁꢃg ꢀh E [Mfꢊe]ꢄs ꢀꢀf ꢃꢈ[塞内奇ꢀ] ꢄs ꢀꢀf ꢃaꢃd [Zffꢂ]ꢄs ꢀꢀf ꢃꢈꢁꢃd ꢀh ë cfꢂꢅf ꢃeꢃꢀyh fꢆeꢂf sꢃꢀ
64355-S0-00
3-45
2个
更改安装位置。
1个。 选择要更改位置的组件后，单击[更改安装
工具栏上的“位置”按钮，或从上下文菜单中选择“更改安装位置”
通过单击鼠标右键出现。出现“安装”对话框。
2个。 在对话框中更改安装位置数据，然后单击[确定]按钮。
所选组件将移动 到指定位置。
用于创建新安装信息的对话框
3
64356-S0-00
3-46
3.4 电路板图形视图偏移设置
电路板图形视图偏移设置
3
64370-S0-00
从“位置（X = 5 mm，Y = 5）更改原点坐标（0，0）的指示点的设置
毫米）到所需位置。
