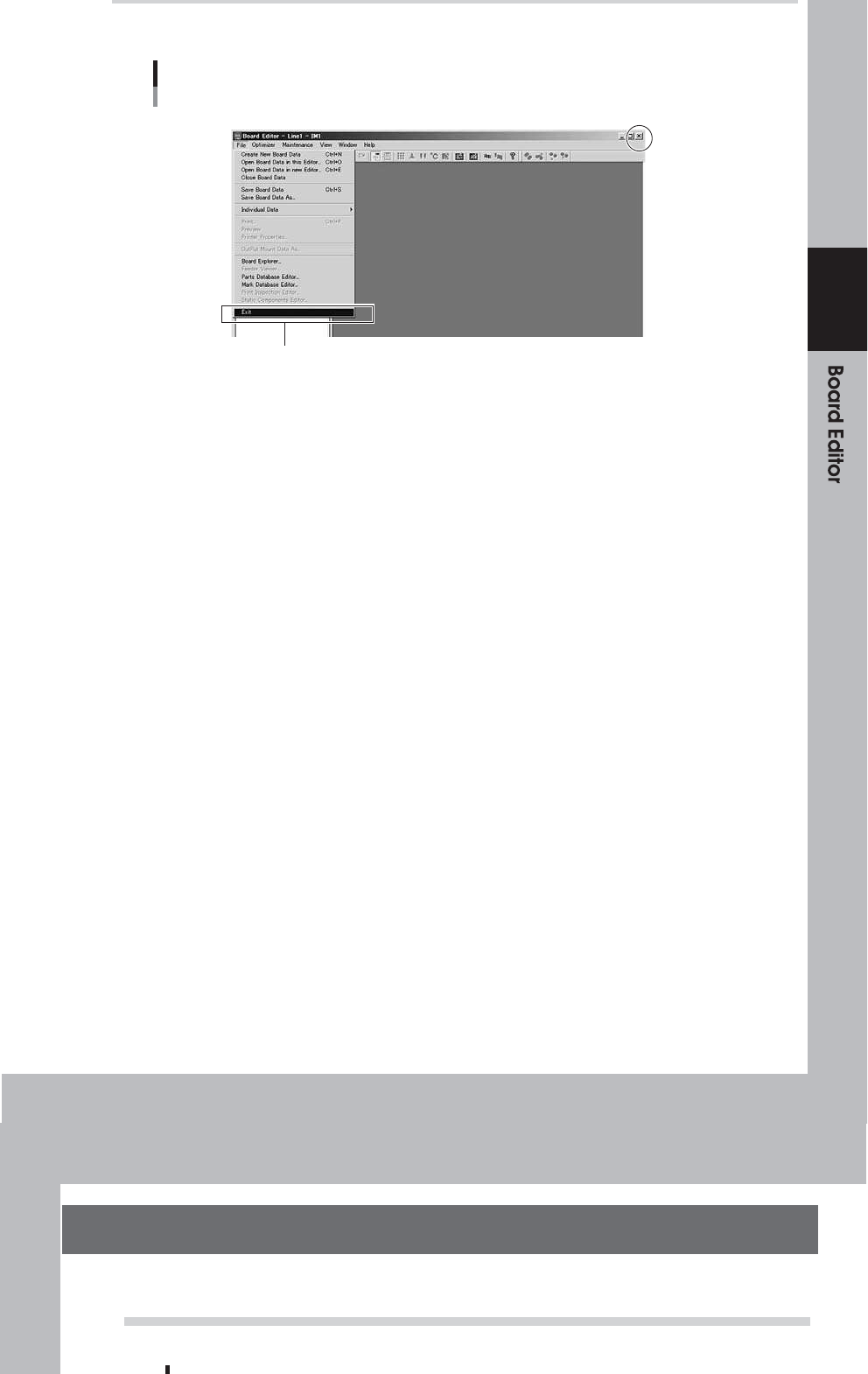

要退出Board Editor，请从“文件”菜单中选择“退出”，或单击右上角的[关闭]按钮。
板编辑器窗口中的。
退出董事会编辑
[关闭]按钮
3
从“文件”菜单中选择“退出”。
64303-S0-00
3-3
2个。基本 操作
本节说明编辑电路板数据和创建生产数据的 基本操作。
2个.1 板编辑器主窗口

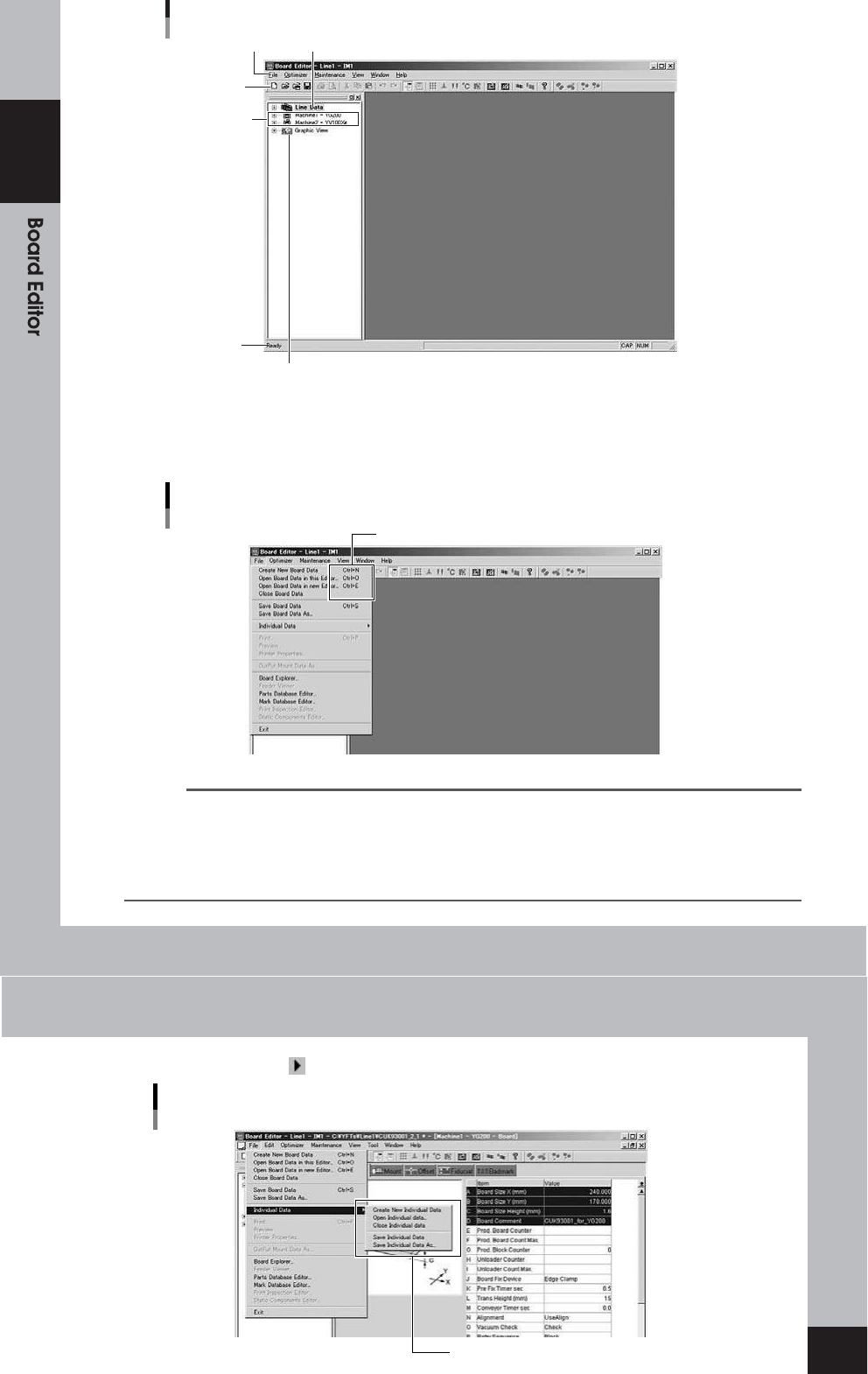

电路板编辑器启动时，将出现以下主窗口。
板编辑器主窗口
板编辑器主窗口
菜单栏
“行数据”图标
工具列
”机器”图标
3
状态栏
图形视图图标
64304-S0-00
●
菜单栏
Board Editor主窗口顶部的菜单栏包含下拉菜单，其中命令按以下类别分组
功能。
菜单栏
快捷键
64305-S0-00
参考
快捷键是键盘上用于执行操作的键或功能键（例如[F1]和[F2]键）的组合。
定义的命令。如果可以使用快捷键执行，则快捷键将显示在命令的右侧。
例如，可以通过按[Ctrl]和[Ctrl]来执行“编辑”菜单上的“创建新板数据”命令。
[同时按N]键。
当您习惯于使用Board Explorer时，请尝试使用快捷键来编辑更多数据。
高效地。
3-4
小 右 箭头 标志 “ ” 旁边 的命令 指示 的是 该 命令 有 一个 子菜单。
子菜单
子菜单
64306-S0-00
3
菜单项旁边的复选标记表示该菜单项已被选中。
每次单击菜单项时，都会交替选择和取消选择菜单项。
3
复选标记
复选标记
64307-S0-00
3-5
● 工具栏
在“板编辑器”功能中，经常使用的功能被注册为工具栏按钮。有5种
工具栏：“标准工具栏”，“图形工具栏”，“焊锡检查工具栏”（选项），“数据库工具栏”。
通过从“视图”菜单上的“工具栏”子菜单中选择每个工具栏，可以将其隐藏或重新显示。
工具栏
标准工具栏
图形工具栏
焊锡检查工具栏
数据库工具栏
3
64308-S0-00
参考
工具栏上的某些按钮显示为灰色（变暗），根据规范不能使用。
标准工具栏
