3-10 2 个 . 2 板 数 据 窗 口 打 开单 板 数 据时 ， 出 现单 板 数 据窗 口 。 “ 一 个 木 板 ” 窗 口 显示 其 中 一个 的 内 容 板 数据 。 板数据窗口 3 64 31 3- S0- 00 3-11
3-9
● 线数据视图树图标
单击树视图顶部的“线数据”图标，将显示代表数据项的各种图标。当您单击每个
数据项图标，该行中注册的所有机器当前打开的相应数据将显示在
主视图，使您可以在同一列表中查看时编辑所有计算机的数据。参数设置
机器之间的差异以红色显示。
笔记
ñ
零件信息屏幕上的“机器”列显示了使用每个零件数据（组件
数据项。为了更轻松地根据每台机器编辑零件数据，您可以通过单击列表对列表进行排序
机器”列标题或使用“过滤器”下拉按钮（小的向下箭头按钮）过滤列表。 ”
更改此处指定的计算机后，该更改将反映在该计算机的安装信息中。
线数据视图
3
64312-S0-00
●
●
机器图标
代表在当前打开的行中注册的机器。
图形视图图标
单击此图标将显示当前打开的板数据的图形视图。
有关“图形视图”的详细信息，请参阅本章的第3节“图形视图”。
●
状态栏
显示工厂工具的操作状态，状态以及通过鼠标光标和
菜单功能的说明。从“查看”菜单中选择“状态栏”命令可显示或隐藏状态
酒吧。
3-10
2个.2 板数据窗口
打开单板数据时，出现单板数据窗口。“一个木板”窗口显示其中一个的内容
板数据。
板数据窗口
3
64313-S0-00
3-11

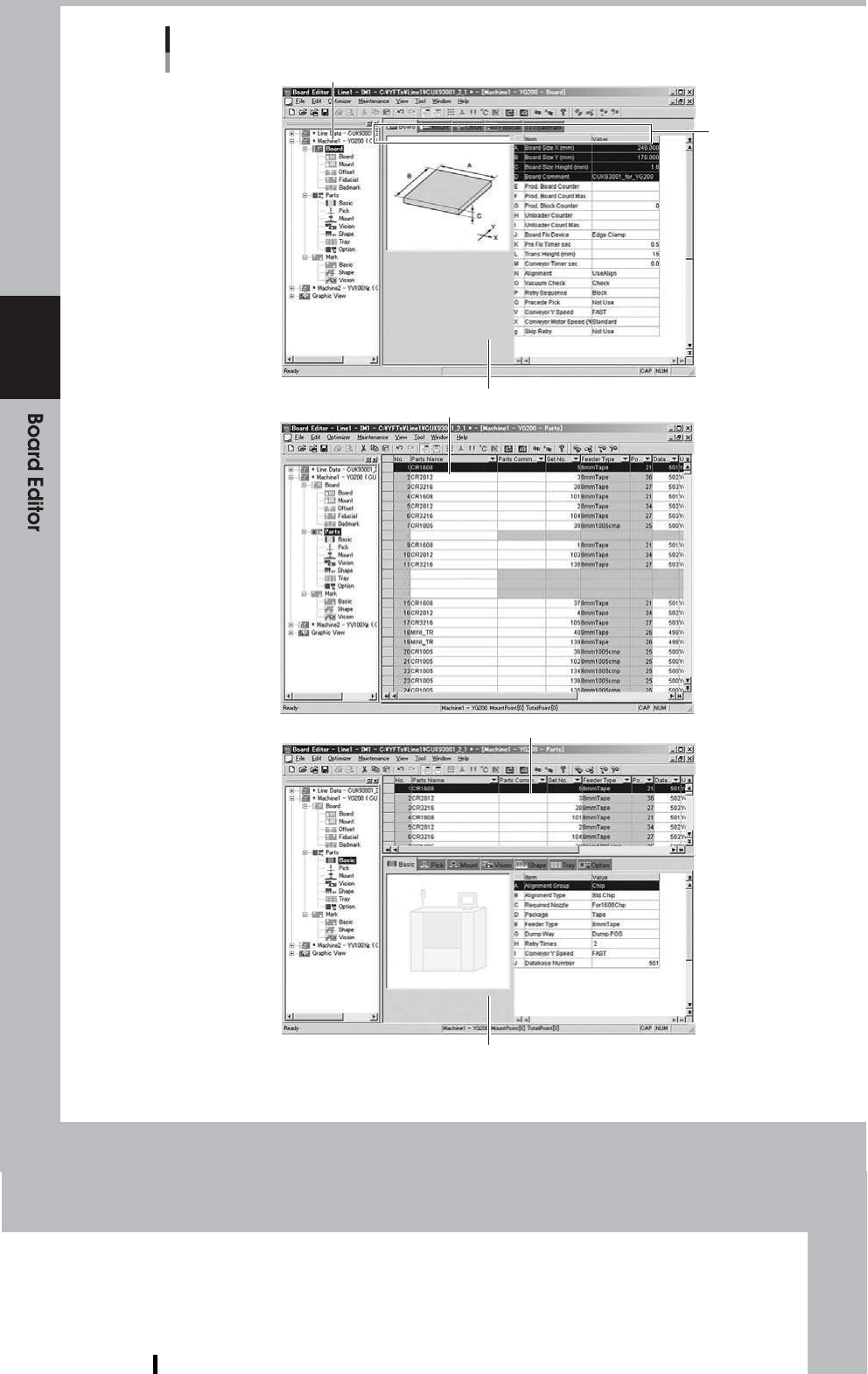

电路板数据窗口部件名称
1个
零件信息
标签
3
3
2个
主视图列表
2个
详细视图
3
64314-S0-00
3-12
1个。树状 视图
每个板数据包含各种信息项，例如板信息，安装信息和部件信息。
这些信息项显示在“ Board Editor”窗口右窗格的主视图和详细信息视图中。
左窗格中的树视图分层显示代表这些信息项的图标。
通过从“视图”菜单中选择“树视图”命令，可以隐藏并重新显示树视图。
树视图
