NPM 服务手册 10.3 配线零件和工具一览 EN1SCC-86-030-C0 10.3-6 JAE JAE 连接器 ( 阳 ) JAE 连接器 ( 阴 ) 品号 型号 销数 品号 型号 销数 KXFP6ETRA00 DEU-9PF-F0 9 KXFP6EL2A00 DEU-9SF-F0 9 N322DAU1-4 03 DAU-15PF-F0 15 N322DAU1-639 DAU-15SF-F 0 15 DBU-25PF-F0 …
NPM
服务手册
10.3 配线零件和工具一览
EN1SCC-86-030-C0
10.3-5
AMP Tab (阳销) AMP Receptacle (阴销)
品号 型号 被覆外径 品号 型号 被覆外径
KXFP00MAA00 179594-1
φ1.3~2.0
KXFP04RAA00 179592-2
φ1.3~2.0
KXFP4Y9AA00 179595-1
φ2.0~3.1
KXFP00NAA00 179593-2
φ2.0~3.1
拔出工具 (Tab)
品号 : N510013236AA
型号 : 234914-1
备注 :
拔出工具 (Receptacle)
品号 : N510013234AA
型号 : 234912-1
备注 :
AMP 加压扳手
品号 型号 被覆外径
91567-1
φ1.3~2.0
91569-1
φ2.0~3.1
NPM
服务手册
10.3 配线零件和工具一览
EN1SCC-86-030-C0
10.3-6
JAE
JAE 连接器 (阳) JAE 连接器 (阴)
品号 型号 销数 品号 型号 销数
KXFP6ETRA00 DEU-9PF-F0 9 KXFP6EL2A00 DEU-9SF-F0 9
N322DAU1-403 DAU-15PF-F0 15 N322DAU1-639 DAU-15SF-F0 15
DBU-25PF-F0 25 DBU-25SF-F0 25
JAE 外罩 (M2.6) JAE 外罩 (M3)
品号 型号 销数 品号 型号 销数
N510022349AA DE-C8-J9-F1-1R 9 DE-C8-J9-F3-1R 9
DA-C8-J10-F1-1R 15 N322DAC8-245 DA-C8-J10-F3-1R 15
DB-C8-J10-F1-1R 25 DB-C8-J10-F3-1R 25
JAE 销 (阳) JAE 销 (阴)
品号 型号 被覆外径 品号 型号 被覆外径
N324DAC2-064 D*C-20-24P-PKG100
φ0.8~1.5
DAC-20-24S-PKG100
φ0.5~1.2
N324DAC2-072 DAC-20-22P-PKG100
φ1.2~1.7
N324DAC2-071 DAC-20-22S-PKG100
φ1.2~1.7
N324DAC2-052 DAC-20-18P-PKG100
φ1.95 以下
DAC-20-18S-PKG100
φ1.95 以下
JAE 加压扳手
品号 型号 被覆外径
CT150-2-D*C
φ0.8~1.5
CT150-2-D*C
φ1.2~1.7
CT150-2B-D*C
φ1.95 以下
M2.6
M3
NPM
服务手册
10.3 配线零件和工具一览
EN1SCC-86-030-C0
10.3-7

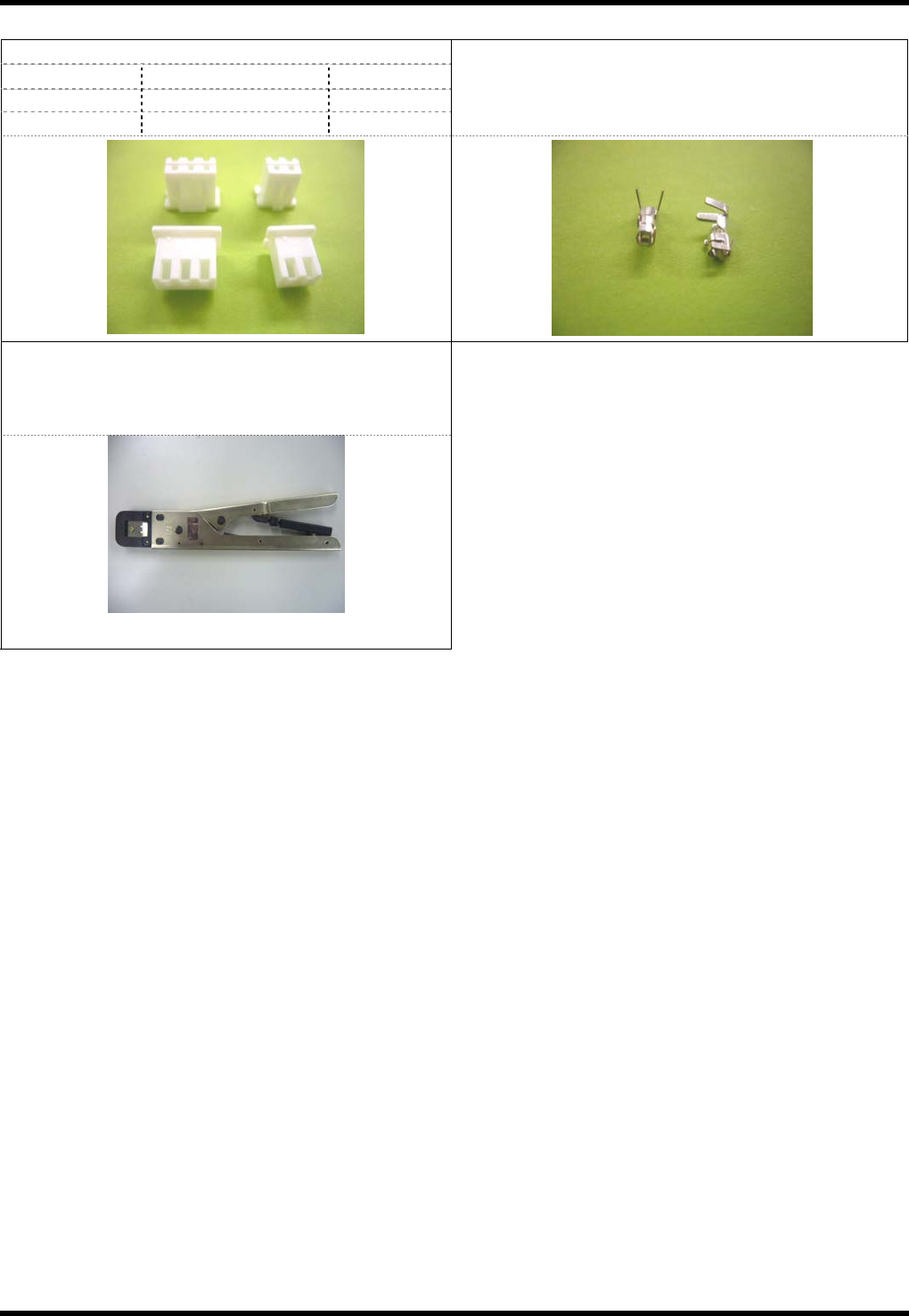

JST
JST 连接器 (阴) JST 连接器 (阳)
品号 型号 销数
N322XHP2 XHP-2 2
品号 : N324BXH0-068
型号 : SXH-001T-P0.6N
N322XHP3 XHP-3 3
备注 : JST (日本加压端子)
JST 加压扳手
品号 : N977YC110R
型号 : YC-110R
备注 : JST (日本加压端子)
