机器控制参数 1-1 1 概要 1 - 1 操作概要 从菜单条的 [ 维修 ] 选择 [ 机器控制参数设 置 ] 之后， 就可以显示出图 1 -1-1 所示的机器控制参数初期 画面。 图 1-1- 1 机器控制参数初期画 面 ① 起 动时，读取共用存储器内的机 械控制参数，在各设定 画面进行显示。 ② 更新了数据之后，共用存储器可以保存文件。 ③ 文 件输出形式是二进制形式 。（ 文件名、文件种类可以任意 地指定。）
机器控制参数
2-5-20 送料器送料信息 ....................................................................................... 2-99
2-5-21 检测负荷吸嘴的控制数据 ...................................................................... 2-100
2-5-22 CDS ....................................................................................................... 2-101
2-5-23 激光信息 ............................................................................................... 2-102
2-5-24 LNC60用户模板数据 .............................................................................. 2-105
2-5-25 元件 阈值.............................................................................................. 2-107
2-5-26 3端子SOT方向检查信息 ........................................................................ 2-108
2-5-27 UPS信息 ................................................................................................ 2-109
2-5-28 FCS生产控制参数 .................................................................................. 2-110
2-5-29 其他（D型剪切识别） ........................................................................... 2-113
2-5-30 前端识别 ............................................................................................... 2-114
2-5-31 预热速度详细设置 ................................................................................. 2-115
2-5-32 温度校正默认设置 ................................................................................. 2-115
2-5-33 电动送料器参数设置 ............................................................................. 2-116
2-5-34 设置切割参数 ........................................................................................ 2-120
2-5-35 电动送料器吸取位置补正 ...................................................................... 2-123
2-5-36 HMS设置 ............................................................................................... 2-126
2-5-37 EPV ....................................................................................................... 2-128
2-5-38 其他 ...................................................................................................... 2-129
机器控制参数
1-1
1
概要
1-1
操作概要
从菜单条的[维修]选择[机器控制参数设置]之后，就可以显示出图1-1-1所示的机器控制参数初期
画面。

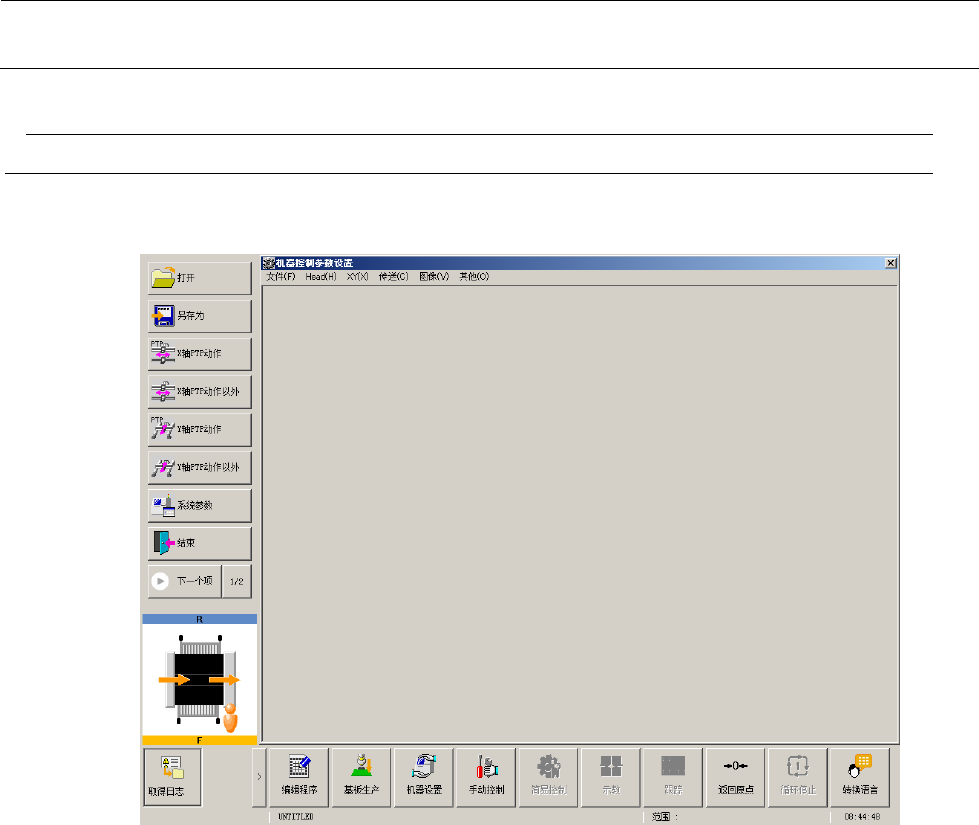

图
1-1-1
机器控制参数初期画面
① 起
动时，读取共用存储器内的机械控制参数，在各设定画面进行显示。
②
更新了数据之后，共用存储器可以保存文件。
③ 文
件输出形式是二进制形式
。（文件名、文件种类可以任意地指定。）
机器控制参数
1-2
1-2
菜单构成
表
1-2-1
机器控制参数设定项目（
1/3
）
No.
主菜单
子菜单
设定内容
1
文件 打开 读取现在保存的数据文件。
2
保存 把编辑的内容重写到文件上。
[
保存
]
仅在写入了文件时有效。
3
另存为 起新名称把编辑的内容保存到文件中。
4
读内存
读取共用存储器内的机械控制参数。本实用软件起动
时，自动地读取共用存储器内的机械控制参数。
5
写内存
编辑的内容写入到共用存储器里。[写内存]仅在编辑数
据变更时有效。
6
退出
结束机械控制参数的数据编辑。编辑数据变更时，确认
保存。
另外，选择指令按键的[退出]也可以结束实用软件。
7 Head
L-Head Z轴PTP动作 进行L-Head Z轴的PTP动作的速度比的设定。
8
L-Head Z
轴
PTP
动作以外
进行
L-Head Z
轴的
PTP
以外的动作速度比的设定。
9
L-Head θ轴PTP动作 进行L-Head θ轴的PTP动作速度比的设定。
10
L-Head θ轴PTP动作以外 进行L-Head θ轴的PTP以外的动作速度比的设定。
11
R-Head Z轴PTP动作 进行R-Head Z轴的PTP动作的速度比的设定。
12
R-Head Z轴PTP动作以外 进行R-Head Z轴的PTP以外的动作速度比的设定。
13
R-Head θ
轴
PTP
动作
进行
R-Head θ
轴的
PTP
动作速度比的设定。
14
R-Head θ轴PTP动作以外 进行R-Head θ轴的PTP以外的动作速度比的设定。
15
XY
X轴PTP动作
进行X轴的PTP动作的轴控制参数和移动结束触发器的
设定。
16
X轴PTP动作以外
进行X轴的PTP以外的动作的轴控制参数和结束触发器
的设定。
17
Y轴PTP动作
进行Y轴的PTP动作的轴控制参数和移动结束触发器的
设定。
18
Y轴PTP动作以外
进行Y轴的PTP以外的动作的轴控制参数和结束触发器
的设定。
19
系统参数 进行定位板系统参数的设置。
20
伺服参数 进行伺服参数的设置。
21
控制参数 进行控制参数的设置。
22
XY
轴增益转换表
进行
X
轴及
Y
轴的增益转换表的设定。
23
XY轴有效負荷率阈值 进行X轴及Y轴的有效負荷率的设定。
24
滚珠丝杠检查参数 进行滚珠螺杆磨损检查的设定。
25
XY
轴（其他
)
进行润滑脂补给距离等与
XY
轴有关的设定。
