机器控制参数
2-61
2-4-7
共面检测

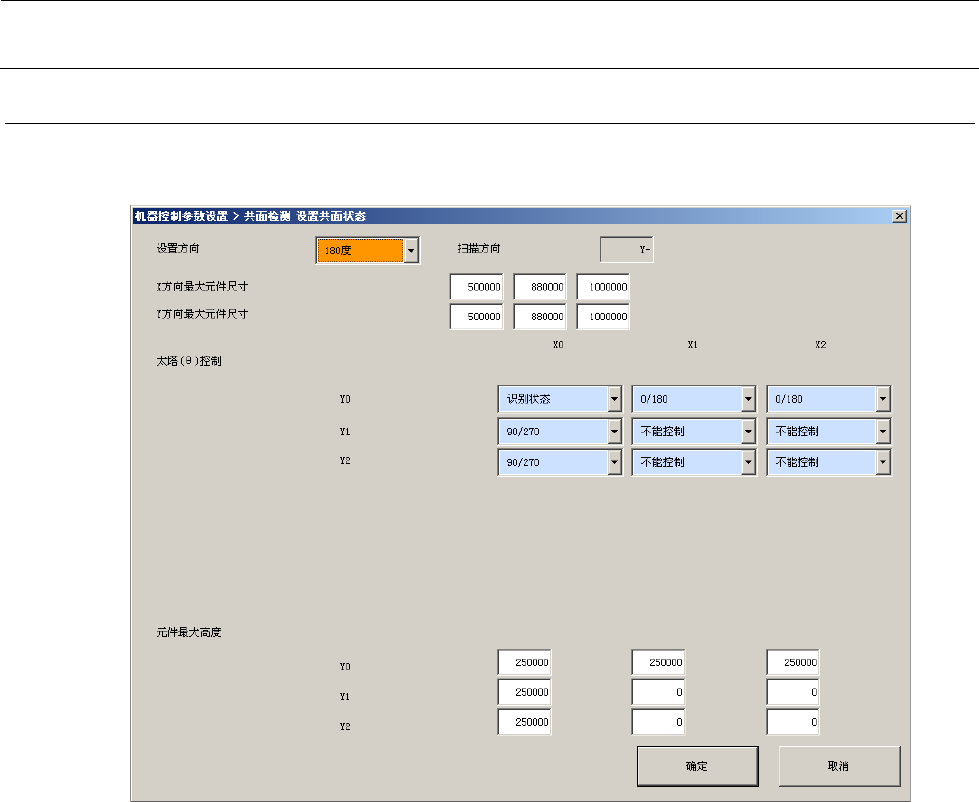

设置共面状态
变更“设置方向”后，会显示信息，确认是否对取决于装配角度的机械控制参数进行初始化，如
选择“确定”按钮即实行初始化。
机器控制参数
2-62
2-4-7-1
设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1
设置方向
0
270
°
初始值：
180°
0
°
, 90
°
, 180
°
, 270
°
2
扫描方向
初始值：Y-
3
各
X
分割数的最大元件外形尺寸
4
各Y分割数的最大元件外形尺寸
5
θ控制
0：识别状态
1：0/180°
2：90/270°
3：不能控制
6
元件最大高度
2-4-7-2
各参数初始值
2-4-7-2-1
适用最大尺寸初始值
No.
项目
[0]
[1]
[2]
1
元件外形尺寸的X尺寸适用最大尺
寸
500000
880000
150000
2
元件外形尺寸的Y尺寸适用最大尺
寸
500000
880000
150000
2-4-7-2-2 θ
控制初始值
No.
项目
X≦500000
X≦880000
X≦1500000
1
0
、
180°
Y
≦
500000
识别状态
90/270°
90/270°
Y
≦
880000
0/180°
不能控制
不能控制
Y
≦
1500000
0/180°
不能控制
不能控制
2
90
、
270°
Y
≦
500000
识别状态
0/180
°
0/180
°
Y
≦
880000
90/270°
不能控制
不能控制
Y
≦
1500000
90/270°
不能控制
不能控制
2-4-7-2-3
元件最大适用高度初始值
No.
项目
X≦500000
X≦880000
X≦1500000
1
0
、
180°
Y
≦
500000
250000
250000
250000
Y
≦
880000
250000
0
0
Y
≦
1500000
250000
0
0
2
90
、
270°
Y
≦
500000
250000
250000
40000
Y
≦
880000
250000
0
0
Y
≦
1500000
40000
0
0
机器控制参数
2-63
2-4-8
共面检测
元件共面设置
2-4-8-1
设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1
各元件种类的控制表
0
1023
2
元件种类
0 15
默认: 255°
3
检查
元件种类
0～5：执行
6～15：不执行
4
表的适用最大引脚间距
1/100mm
5
表的适用最大引脚宽度
1/100mm
6
元件引脚宽度和引脚间距的
比（%）
%
7
元件引脚触板长度和引脚长
度的比（%）
%
8
BGA元件测量直径和球直径
的比（%）
%
9
元件共面检测判断值
10
引脚偏移量
