机器控制参数 2- 77 2-5-1-2 吸嘴计时设置画面 用 [OK] 按钮或 [ 取消 ] 按钮结束本画面后将返回 吸嘴信息画面。 2-5-1-2-1 设定项目 No. 项目 输入范围 单位 备考 最小值 最大值 1 吸嘴 0 499 2 夹式吸 嘴计时 吸取计 时 从打开夹盘到 Z 方向开始下 降为止的最低保证时间 ms 3 下死点停留时间 ms 4 从夹盘关闭到 Z 方向开始上 升为止的时间 ms 5 贴片时 间／废 弃时间 下…
机器控制参数
2-76
2-5
其他
2-5-1

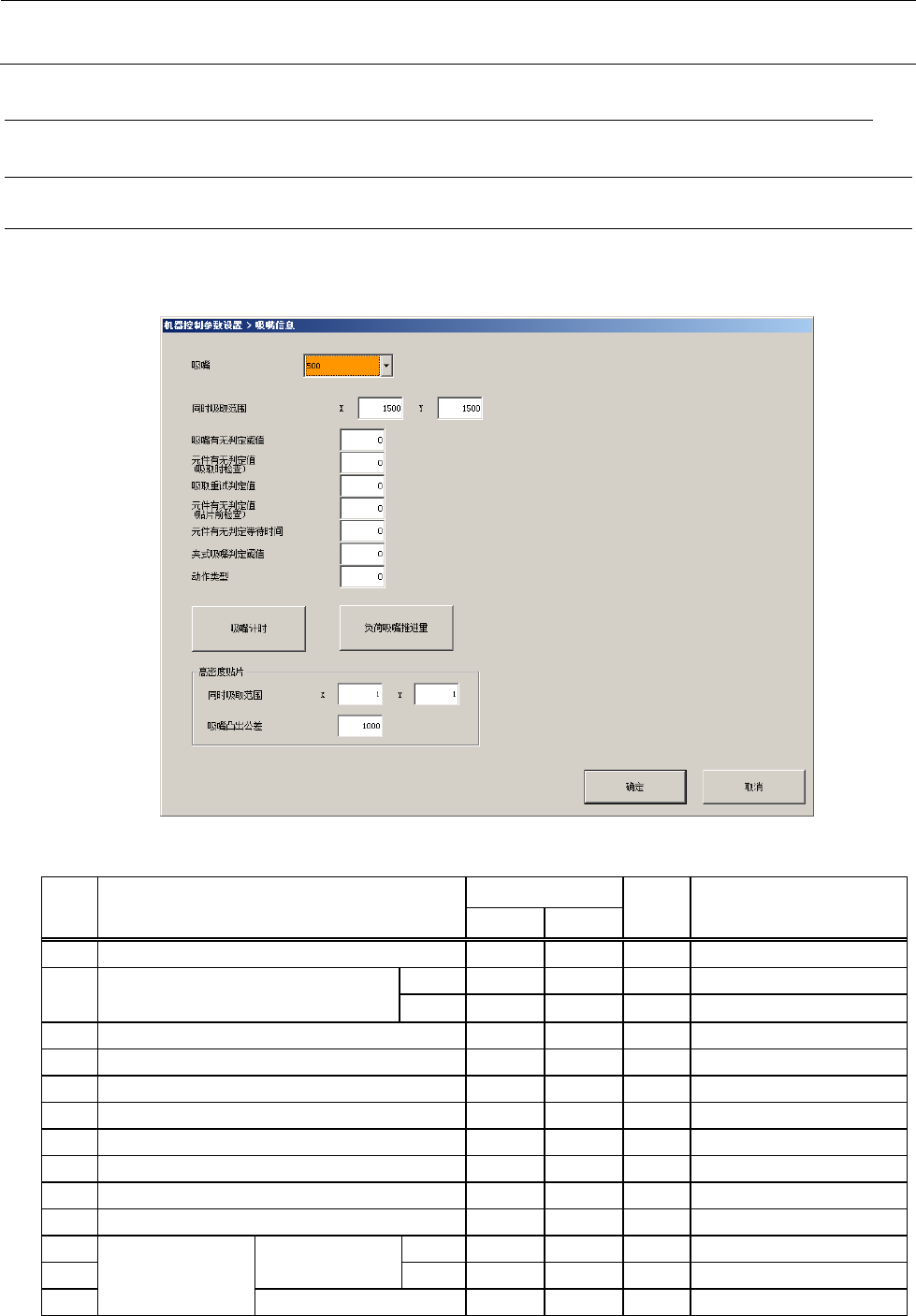

吸嘴信息
2-5-1-1
吸嘴信息
按下[吸嘴计时]按钮后，会显示吸嘴计时的设置画面。
并且，按下[负荷吸嘴推进量]按钮后，会显示负荷吸嘴推进量的设置画面。
2-5-1-1-1
设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1
吸嘴
0
499
2
同时吸取范围
X
Y
3
吸嘴有无判定阈值
4
元件有无判定值（贴片前检查）
5
元件有无判定值（吸取时检查）
6
吸取重试判定值
7
元件有无判定值
8
元件有无判定等待时间（贴片前检查）
9
夹式吸嘴判定阈值
10
动作类型
11
高密度贴片
同时吸取范围
X
12
Y
13
吸嘴凸出公差
机器控制参数
2-77
2-5-1-2

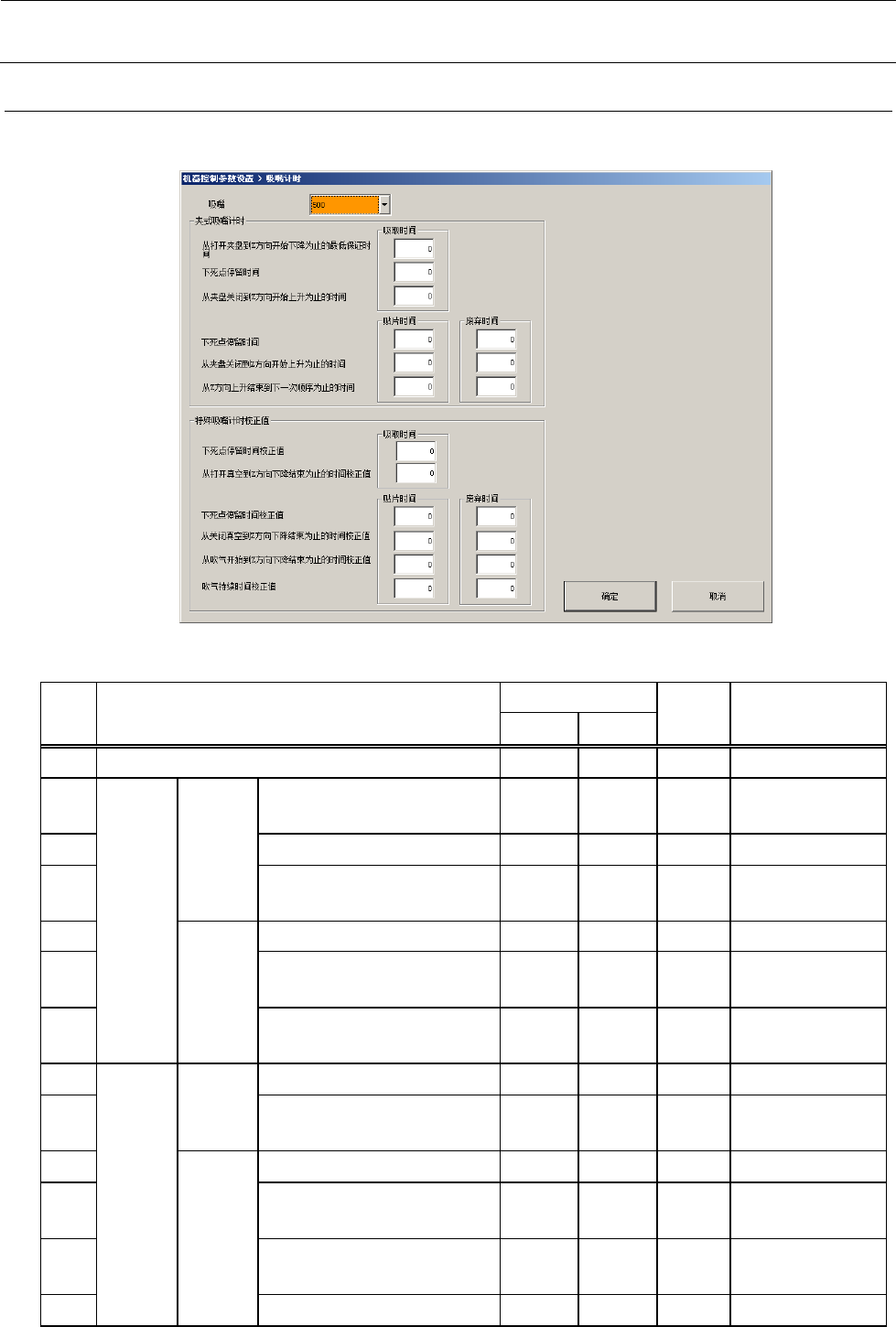

吸嘴计时设置画面
用[OK]按钮或[取消]按钮结束本画面后将返回吸嘴信息画面。
2-5-1-2-1
设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1
吸嘴
0
499
2
夹式吸
嘴计时
吸取计
时
从打开夹盘到Z方向开始下
降为止的最低保证时间
ms
3
下死点停留时间
ms
4
从夹盘关闭到Z方向开始上
升为止的时间
ms
5
贴片时
间／废
弃时间
下死点停留时间
ms
6
从打开夹盘到Z方向开始下
降为止的最低保证时间
ms
7
从Z方向上升结束到下一次
顺序为止的时间
ms
8
特殊吸
嘴计时
校正值
吸取计
时
下死点停留时间
ms
9
从打开真空到Z方向下降结
束为止的时间校正值
ms
10
贴片时
间／废
弃时间
下死点停留时间
ms
11
从关闭真空到Z方向下降结
束为止的时间校正值
ms
12
从吹气开始到Z方向下降结
束为止的时间校正值
ms
13
吹气持续时间校正值
ms
机器控制参数
2-78
2-5-1-3

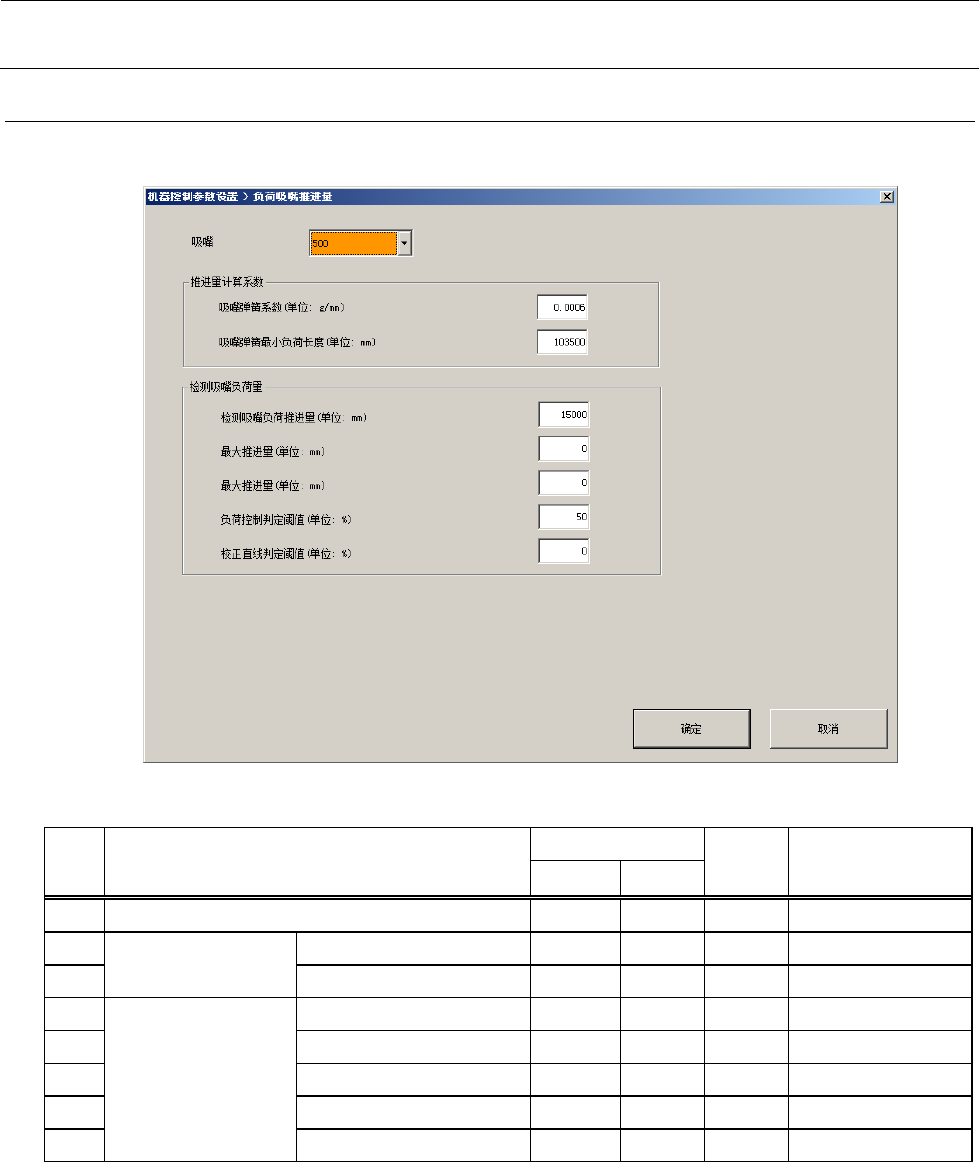

负荷吸嘴推进量
用[OK]按钮或[取消]按钮结束本画面后将返回吸嘴信息画面。
2-5-1-3-1
设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1
吸嘴
0
499
2
推进量计算系数 吸嘴弹簧系数
g/mm
3
吸嘴弹簧最小负荷长度
mm
4
负荷控制判定阈值 检测吸嘴负荷推进量
mm
5
最大推进量
mm
6
最小推进量
mm
7
负荷控制判定阈值
%
8
校正直线判定阈值
%
