机器控制参数 2- 55 2-4-2-3 照明样式 No. 类别 内容 1 0 反射照明 2 1 CBGA 反射照明 3 2 LGA 反射照明 4 3 ～ 15 预备 5 16 透射照明（分开纵偶数） 6 17 透射照明（分开块 / 纵奇数） 7 18 小元件用透射照明 8 19 ～ 31 预备 9 32 侧面照明（红、无气缸控制） 10 33 侧面照明（红、有气缸控制） 11 34 ～ 47 预备 12 48 侧面照明（蓝、无气缸控制…
机器控制参数
2-54

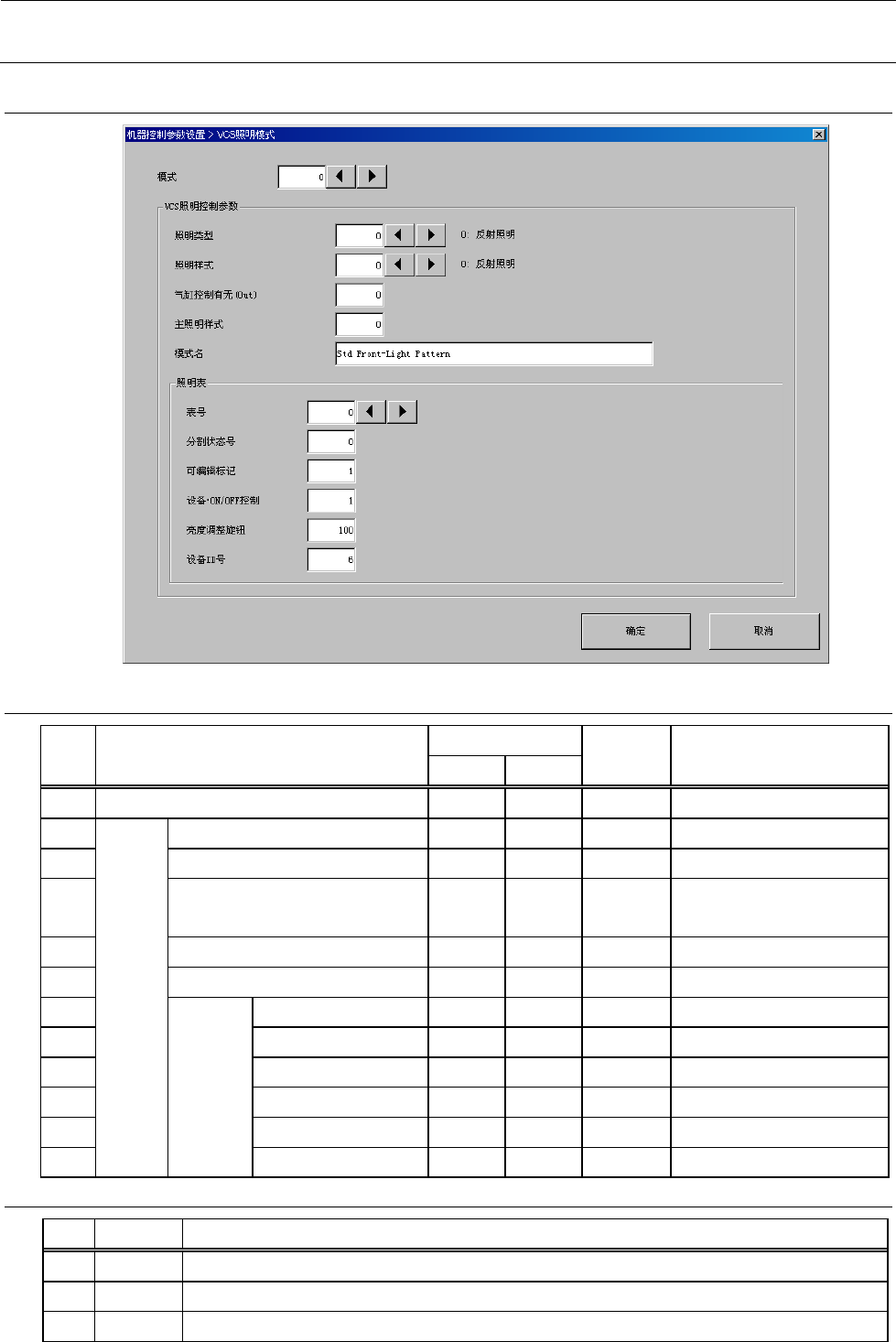

2-4-2 VCS
照明模式
2-4-2-1
设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1
模式
0
63
2
VCS
照明
控制
参数
照明类型
0 255
参照 2-4-2-2照明类型
3
照明样式
0
255
参照 2-4-2-3照明样式
4
气缸控制有无 (Out)
0 255
0：有
1：无
5
主照明样式
6
模式名
7
照明表 表号
0
255
8
分割状态号
9
可编辑标记
10
设备ON/OFF控制
11
亮度调整旋钮
12
设备ID号
2-4-2-2
照明类型
No.
类别
内容
1 0
反射照明
2 1
透射照明
3
2
侧面照明
机器控制参数
2-55
2-4-2-3
照明样式
No.
类别
内容
1
0
反射照明
2 1
CBGA反射照明
3 2
LGA反射照明
4
3
～
15
预备
5 16
透射照明（分开纵偶数）
6
17
透射照明（分开块
/
纵奇数）
7 18
小元件用透射照明
8
19～31 预备
9
32
侧面照明（红、无气缸控制）
10 33
侧面照明（红、有气缸控制）
11
34
～
47
预备
12 48
侧面照明（蓝、无气缸控制）
13 49
侧面照明（蓝、有气缸控制）
14
50 ～
255
预备
机器控制参数
2-56

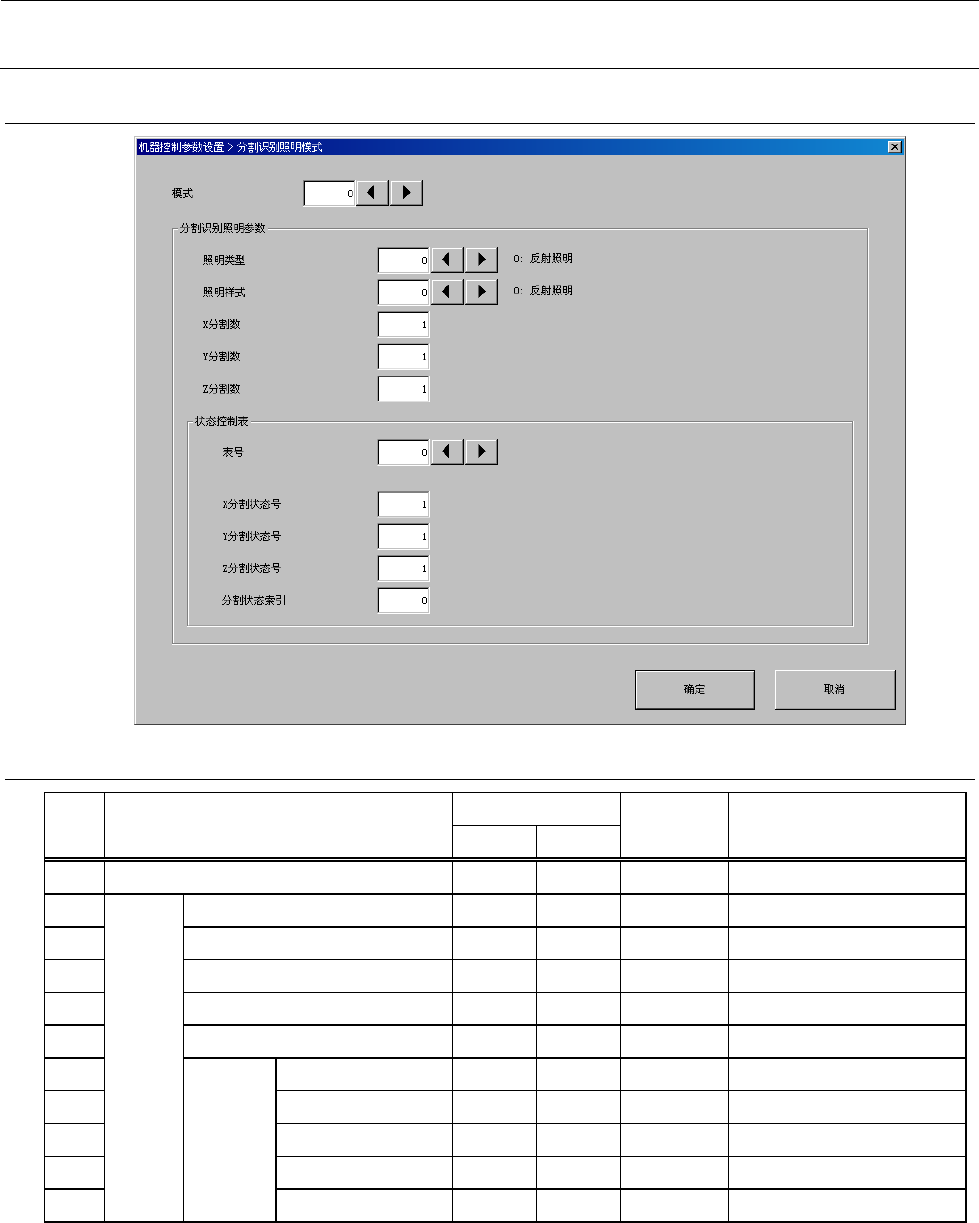

2-4-3
分割识别照明模式
2-4-3-1
设定项目
No.
项目
输入范围
单位
备考
最小值
最大值
1
模式
0
63
2 分割
识别
照明
参数
照明类型
0 255
参照 2-4-3-2照明类型
3
照明样式
0
255
参照 2-4-3-3照明样式
4
X分割数
1 2
5
Y
分割数
1
3
6
Z分割数
1
2
7 状态控
制表
表号
0 15
8
X分割状态号
1
2
9
Y分割状态号
1
3
10
Z
分割状态号
1
2
11
分割状态索引
