序号 料号 部品名称 数量 规格 备注 NB168CS3P01AA INSERTION UNIT 1 001 NB16808001AA SPRING 1 002 NB16808002AA SPRING 1 003 NB16895ZZAA BEARING 4 004 NB16808003AC BODY 1 005 NB16808004AB HOLDER 1 006 NB16808005AB LEVER 1 007 NB16808006AA…

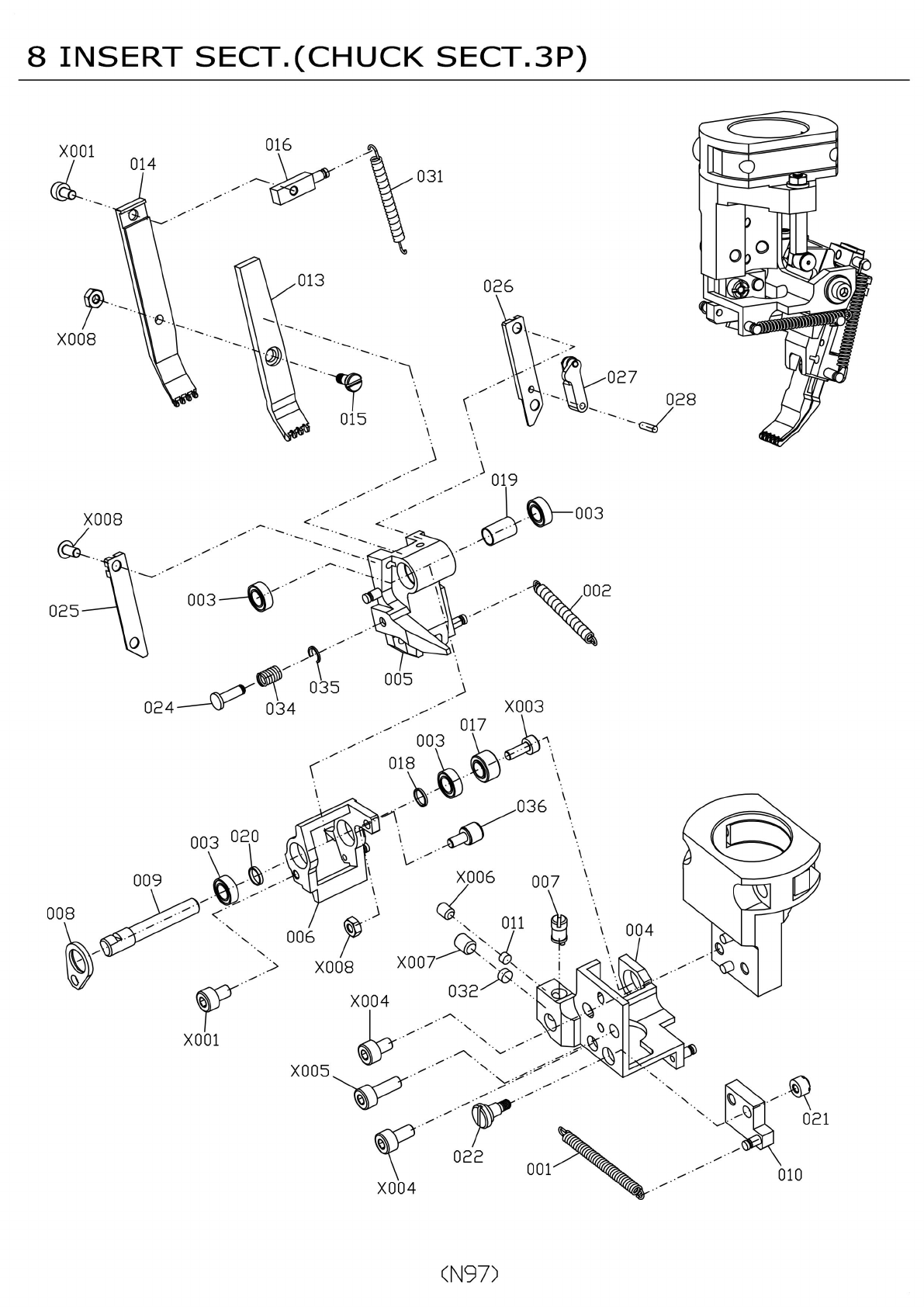

8
INSERT
SECT.(CHUCK
SECT.3P)
XOOl
X008
027
028
019
003
X008
•八
002
003
025
005
X003
024
017
036
X006
009
007
008
Oil
004
006
X007
X008
032
X004
XOOl
X005
＞：
021
022
001
010
X004
003
018
003
020
035
034
(N97)
序号 料号 部品名称 数量 规格 备注
NB168CS3P01AA INSERTION UNIT 1
001 NB16808001AA SPRING 1
002 NB16808002AA SPRING 1
003 NB16895ZZAA BEARING 4
004 NB16808003AC BODY 1
005 NB16808004AB HOLDER 1
006 NB16808005AB LEVER 1
007 NB16808006AA PIN 1
008 NB16808007AA COVER 1
009 NB16808008AA SHAFT 1
010 NB16808009AA PLATE(STOPPER) 1
011 NB16808010AA SET PIECE 1
013 NB16808123PAA CHUCK 1
014 NB16808133PAA CHUCK 1
015 NB16808014AA PIN 1
016 NB16808015AB STOPPER 1
017 NB16808016AA COLLAR 1
018 NB16808017AA COLLAR 1
019 NB16808018AA COLLAR 1
020 NB16808019AA COLLAR 1
021 NB16808020AA NUT 1
022 NB16808021AB PIN 1
8 INSERT SECT.(CHUCK SECT.3P)
022 NB16808021AB PIN 1
024 NB16808023AA PIN 1
025 NB16808024AA PLATE(A) 1
026 NB16808025AA PLATE(B) 1
027 NB16808026AA LEVER 1
028 NB16808027AA PIN 1
031 NB16808030AA SPRING 1
032 NB16808031AA SET PIECE 1
034 NB16808033AA SPRING 1
035 NB168KH02AA RETAINING RING E-TYPE 1 2,STEEL,P.C
036 NB168CFS3VAA CAM FOLLOWER 1 CFS3V
037 NB16808075AA PIN 2
X001 NB168SH0304 SOKET HEAD CAP SCREW 2 M3-L4
X003 NB168SH0308 SOKET HEAD CAP SCREW 1 M3-L8
X004 NB168SH0406 SOKET HEAD CAP SCREW 2 M4-L6
X005 NB168SH0410 SOKET HEAD CAP SCREW 1 M4-L10
X006 NB168SS0405 SUNK SCREW 1 M4-L5
X007 NB168SS0506 SUNK SCREW 1 M5-L6
X008 NB168PH0306N
SOCKET HEAD ROUND HEAD NUT
2 M3-L6
X009 NB168HEX03 HEXAGON NUT 2 M3
N98

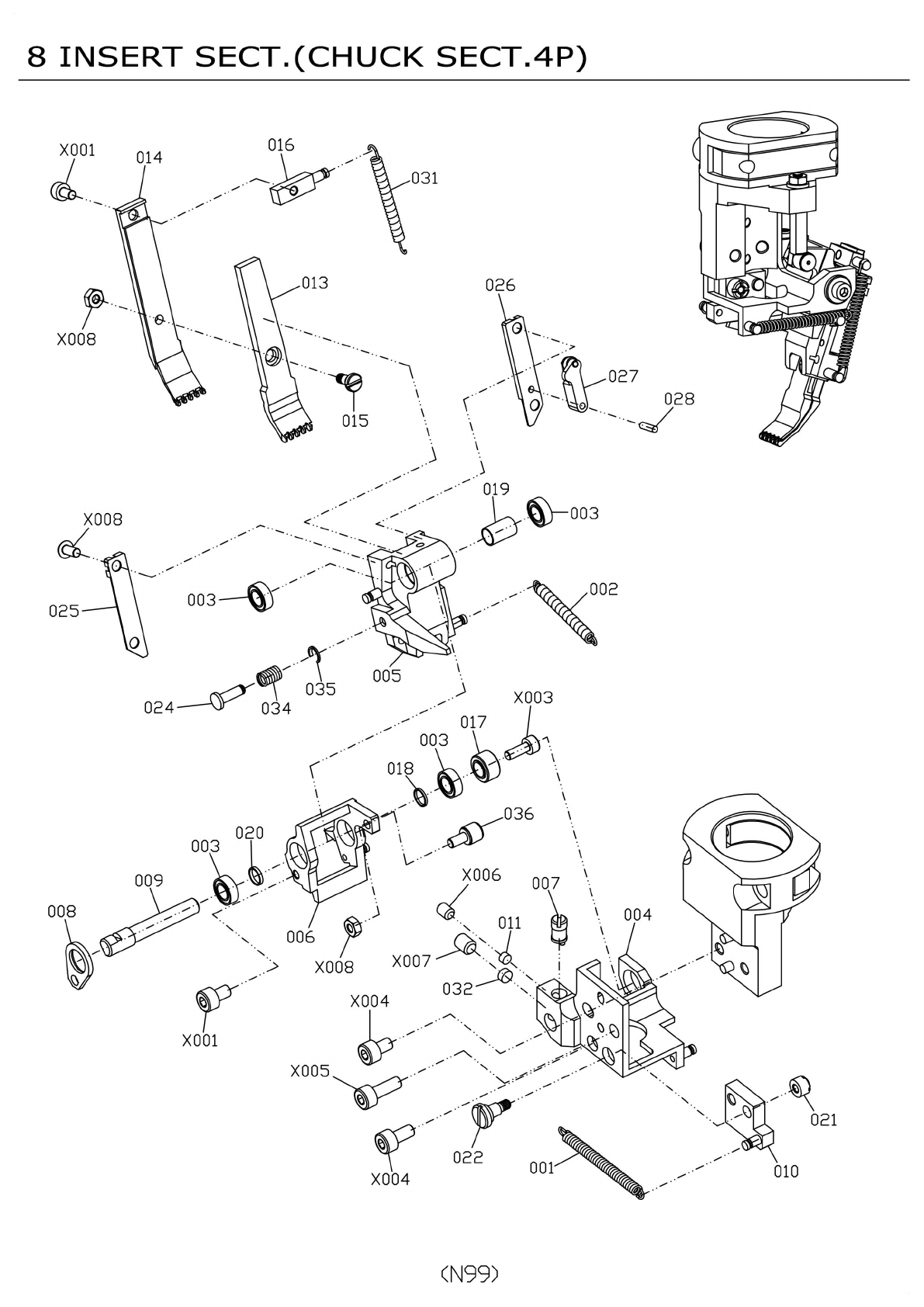

8
INSERT
SECT.(CHUCK
SECT.4P)
016
X001
014
031
013
026
X008
027
028
015
019
003
X008
•八
002
003
025
005
035
X003
024
034
017
003
018
036
020
003
X006
009
007
008
004
Oil
006
X007
X008
032
X004
Q4
X001
X005
＞：
021
022
001
010
X004
(N99)
