NB168-配件手册.pdf - 第40页
序号 料号 部品名称 数量 规格 备注 057 NB16804037AA GUIDE 1 058 NB16804038AA GUIDE 1 059 NB16804027AA BRACKET 1 060 NB16804039AA BRACKET 3 061 NB16804040AA BRACKET 1 062 NB16804041AA PLATE 1 063 NB16804042AA PLATE 1 064 NB16804043AA BR…
4
X-Y
TABLE
SECT.(WIRING
&
PIPING
SECT.-2)
058
X005
X004
062
063
059
X004
065
060
X002
064
060
X001
X003
057
X002
X004
X006
X007
061
X003）、
.出
(N23)
序号 料号 部品名称 数量 规格 备注
057 NB16804037AA GUIDE 1
058 NB16804038AA GUIDE 1
059 NB16804027AA BRACKET 1
060 NB16804039AA BRACKET 3
061 NB16804040AA BRACKET 1
062 NB16804041AA PLATE 1
063 NB16804042AA PLATE 1
064 NB16804043AA BRACKET 1
065 NB16804044AA CONNECTOR BRACKET 1
X001 NB168SH0305 SOKET HEAD CAP SCREW 6 M3-L5
X002 NB168SH0412 SOKET HEAD CAP SCREW 8 M4-L12
X003 NB168FG0307 FLAT WASHER 6 3-7-H0.5
X004 NB168GS0305 FLAT SCREW 18 M3-L5
X005 NB168PH0304 ROUND HEAD SCREW 8 M3-L4
X006 NB168SW04 SPRING WASHER 8 4-7-H1.0
X007 NB168FG0409 FLAT WASHER 8 4-9-H1.0

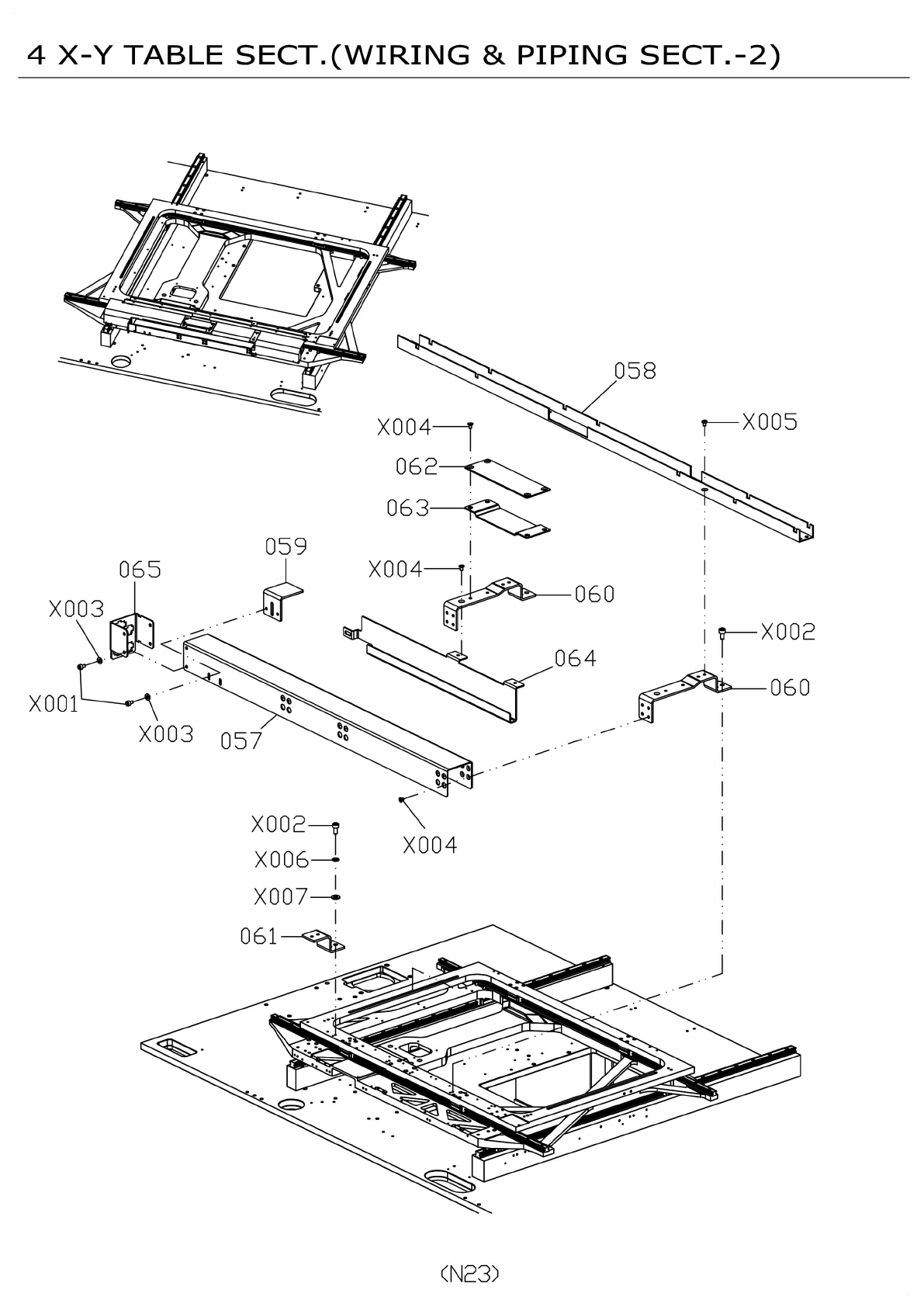

4 X-Y TABLE SECT.(WIRING & PIPING SECT.-2)
N24
5
LOADER
SECT.(P.C.B
SINGLE
RIGHT
TO
LEFT.-l)
X002
—
X006
A001
007
X007
006
X001
003
X005
X009
X004
001
X012
A
—
002
009
X006-
X002
008
004
—
X003
—
X008
A
X006)^
..分
CD
(N25)
