NB168-配件手册.pdf - 第44页

序号 料号 部品名称 数量 规格 备注 009 NB16805031AA PLATE 1 010 NB16805005AE RAIL 1 011 NB16805006AA KEY 1 012 NB16805007AA BRACKET 1 013 NB16805008AA BRACKET 1 014 NB16805009AA COLLAR 2 015 NB168FG0501AA FLAT WASHER 4 5-10-H1 016 NB16…

100%1 / 317
5
LOADER
SECT.(P.C.B
SINGLE
RIGHT
TO
LEFT.-2)
A"
017
X004
015
018
X008
015
010
X005
018
015
X003
A
016
012
X007
Oil
X006
020
L009
X003
X007
°、v・
>
X014
X004
X014
X004
\
X012
X003
X001F
X003
Xo]2
一
X012
X005
018
018
014
(N27)
序号 料号 部品名称 数量 规格 备注
009 NB16805031AA PLATE 1
010 NB16805005AE RAIL 1
011 NB16805006AA KEY 1
012 NB16805007AA BRACKET 1
013 NB16805008AA BRACKET 1
014 NB16805009AA COLLAR 2
015 NB168FG0501AA FLAT WASHER 4 5-10-H1
016 NB16805011AA PULLEY 1
017 NB16805012AA BELT 1 0.8-8.0-1310
018 NB168F605ZZAA BEARING 12 F605ZZ
019 NB168699ZZAA BEARING 1 699ZZ
020 NB168D61S2MAA SENSOR 1 E3ZG-D61
X001 NB168SH0304 SOKET HEAD CAP SCREW 2 M3-L4
X003 NB168SH0308 SOKET HEAD CAP SCREW 8 M3-L8
X004 NB168SH0516 SOKET HEAD CAP SCREW 9 M5-L16
X005 NB168TPH0520 ROUND HEAD SCREW 2 M5-L20
X006 NB168SH0530 SOKET HEAD CAP SCREW 2 M5-L30
X007 NB168SH0820 SOKET HEAD CAP SCREW 2 M8-L20
X008 NB168SN05 SQUARE NUT 2 M5
X011 NB168SS0405 SUNK SCREW 1 M4-L5
X012 NB168FG0307 FLAT WASHER 8 3-7-H0.5

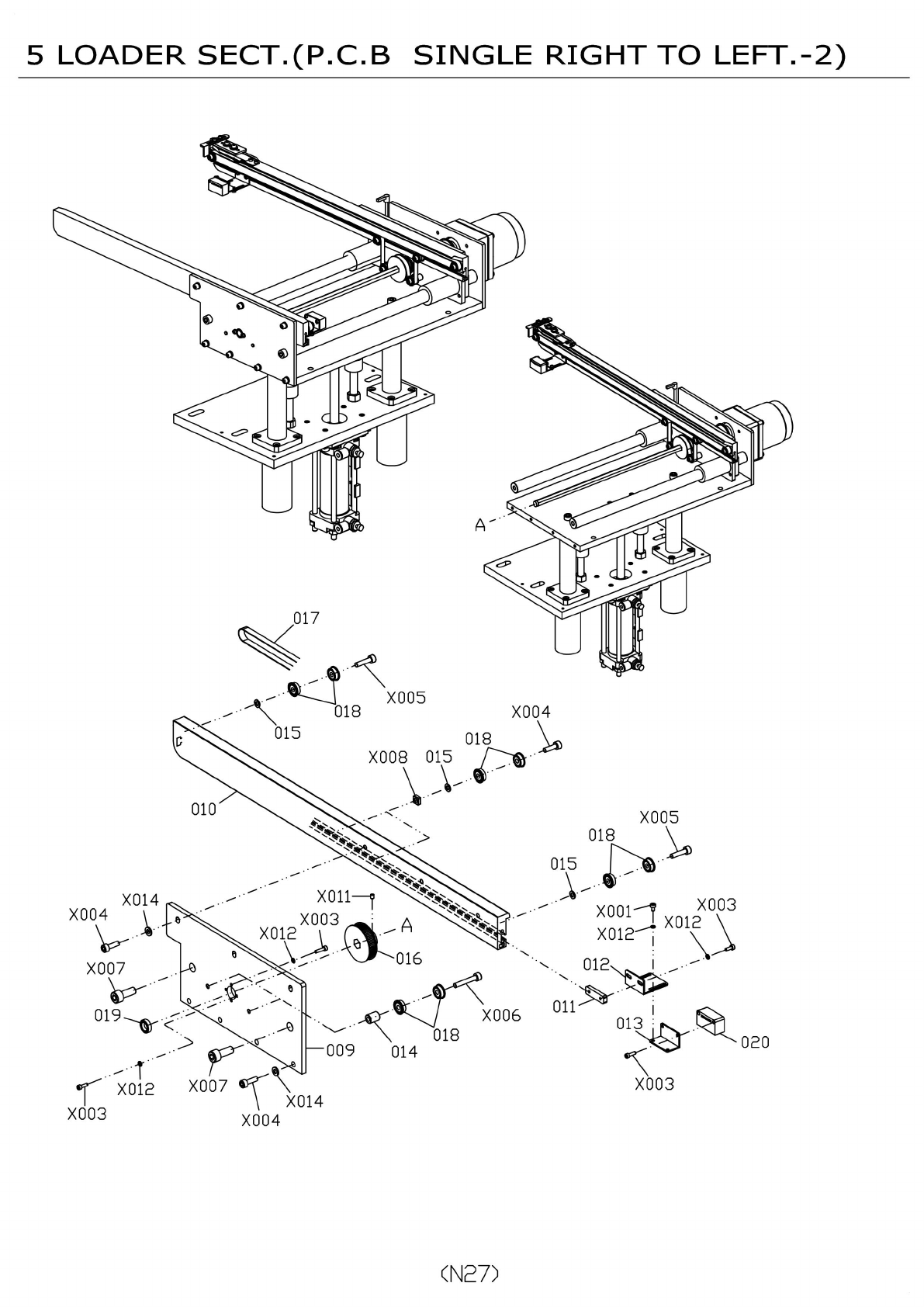

5 LOADER SECT.(P.C.B SINGLE RIGHT TO LEFT.-2)
