序号 料号 部品名称 数量 规格 备注 001 NB16820117AA LEVER 1 002 NB16820115AB LEVER 1 003 NB16820116AA PIN 1 004 NB16820102AA SPRING 1 005 NB16895ZZAA BEARING 2 95ZZ 006 NB168CFS5VAA CAM FOLLOWER 1 CFS5-V 007 NB16819028AA DUCT 1 008 NB1…
20
PARTS
PROCESS
SECT.(V-CUT
SECT.-3)
X004
008
予
006
003
二
V
对、
、：
r
(
X006
/
>3
y
k
「
004
1
"
]
4J^
007
(N223)
序号 料号 部品名称 数量 规格 备注
001 NB16820117AA LEVER 1
002 NB16820115AB LEVER 1
003 NB16820116AA PIN 1
004 NB16820102AA SPRING 1
005 NB16895ZZAA BEARING 2 95ZZ
006 NB168CFS5VAA CAM FOLLOWER 1 CFS5-V
007 NB16819028AA DUCT 1
008 NB16820121AA COTTER 1
X001 NB168SH0630 SOKET HEAD CAP SCREW 1 M6-L30
X002 NB168SH0420 SOKET HEAD CAP SCREW 1 M4-L20
X003 NB168SH0425 SOKET HEAD CAP SCREW 1 M4-L25
X004 NB168SH0308 SOKET HEAD CAP SCREW 1 M3-L8
X005 NB168HEX05 HEXAGON NUT 1 M5
X006 NB168HEX06 HEXAGON NUT 2 M6
X007 NB168FG0307 FLAT WASHER 2 3-7-H0.5
20 PARTS PROCESS SECT.(V-CUT SECT.-3)
N224

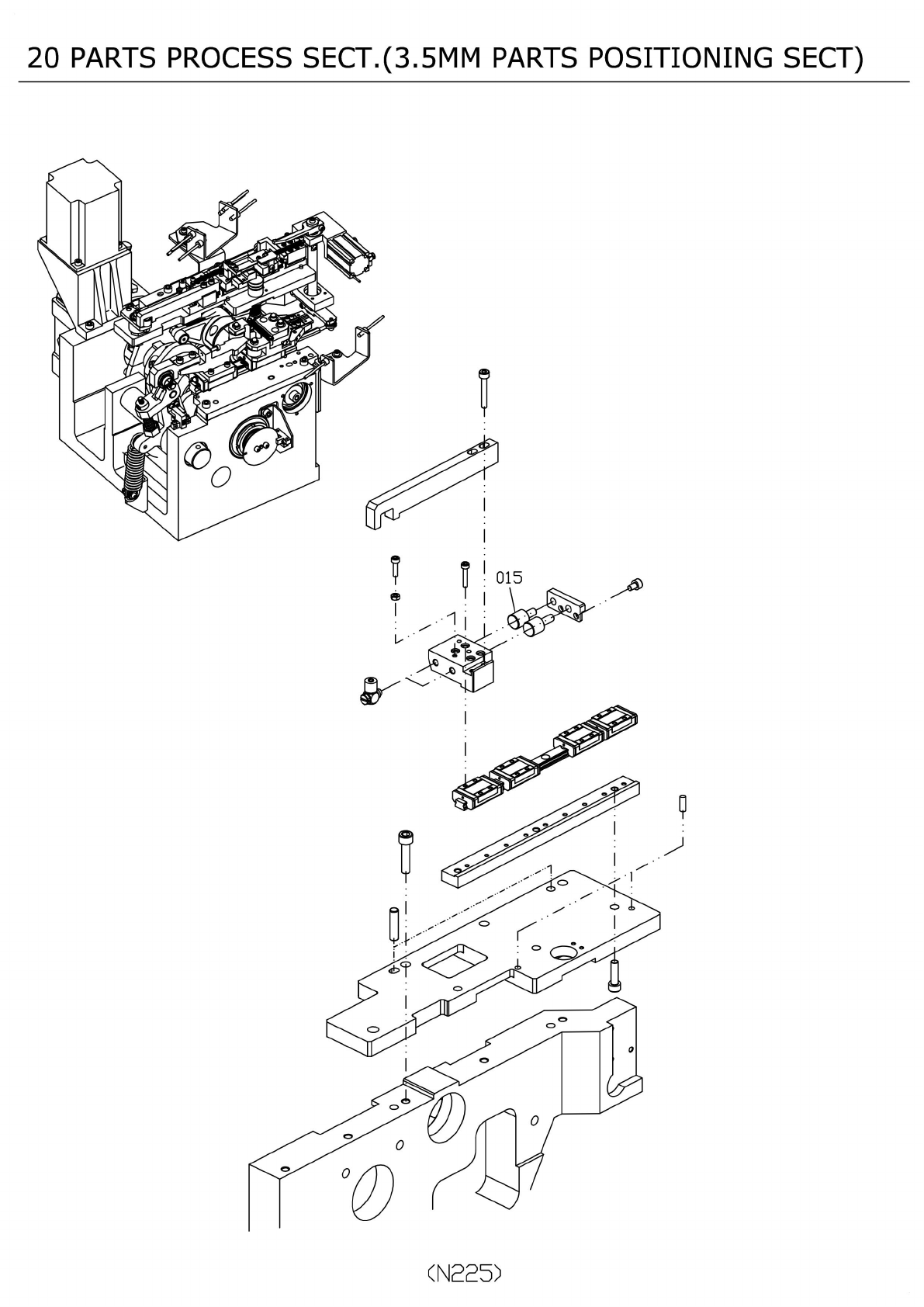

20
PARTS
PROCESS
SECT.(3.5MM
PARTS
POSITIONING
SECT)
(N225)
