序号 料号 部品名称 数量 规格 备注 047 NB16804027AA BRACKET 1 048 NB16804028AA BRACKET 3 049 NB16804029AA BRACKET 1 050 NB16804030AA PLATE 1 051 NB16804031AA PLATE 1 052 NB16804032AA CONNECTOR BRACKET 1 053 NB16804033AA BRACKET 3 054 N…
4
X-Y
TABLE
SECT.
(WIRING
&
PIPING
SECT.-l)
X004
X003
053
050
1
X004
054
J
057
051
I
048
X006
X004
059
052
X004
048
X006
X001—
y
X004
—
?
053
047
\
X005
X002
<
049
X004
X004
xKX006
(N21)
序号 料号 部品名称 数量 规格 备注
047 NB16804027AA BRACKET 1
048 NB16804028AA BRACKET 3
049 NB16804029AA BRACKET 1
050 NB16804030AA PLATE 1
051 NB16804031AA PLATE 1
052 NB16804032AA CONNECTOR BRACKET 1
053 NB16804033AA BRACKET 3
054 NB16804034AA PLATE 1
057 NB16804008AA BRACKET 2
059 NB1682E04AA FITTING 1 KQ2E 04-00
X001 NB168GS0305 FLAT SCREW 16 M3-L05
X002 NB168SH0305 SOKET HEAD CAP SCREW 2 M3-L05
X003 NB168PH0406 SOKET HEAD CAP SCREW 4 M4-L6
X004 NB168SH0410 SOKET HEAD CAP SCREW 11 M4-L10
X005 NB168FG0307 FLAT WASHER 2 3-7-H0.5
X006 NB168FG0409 FLAT WASHER 8 4-9-H1.0

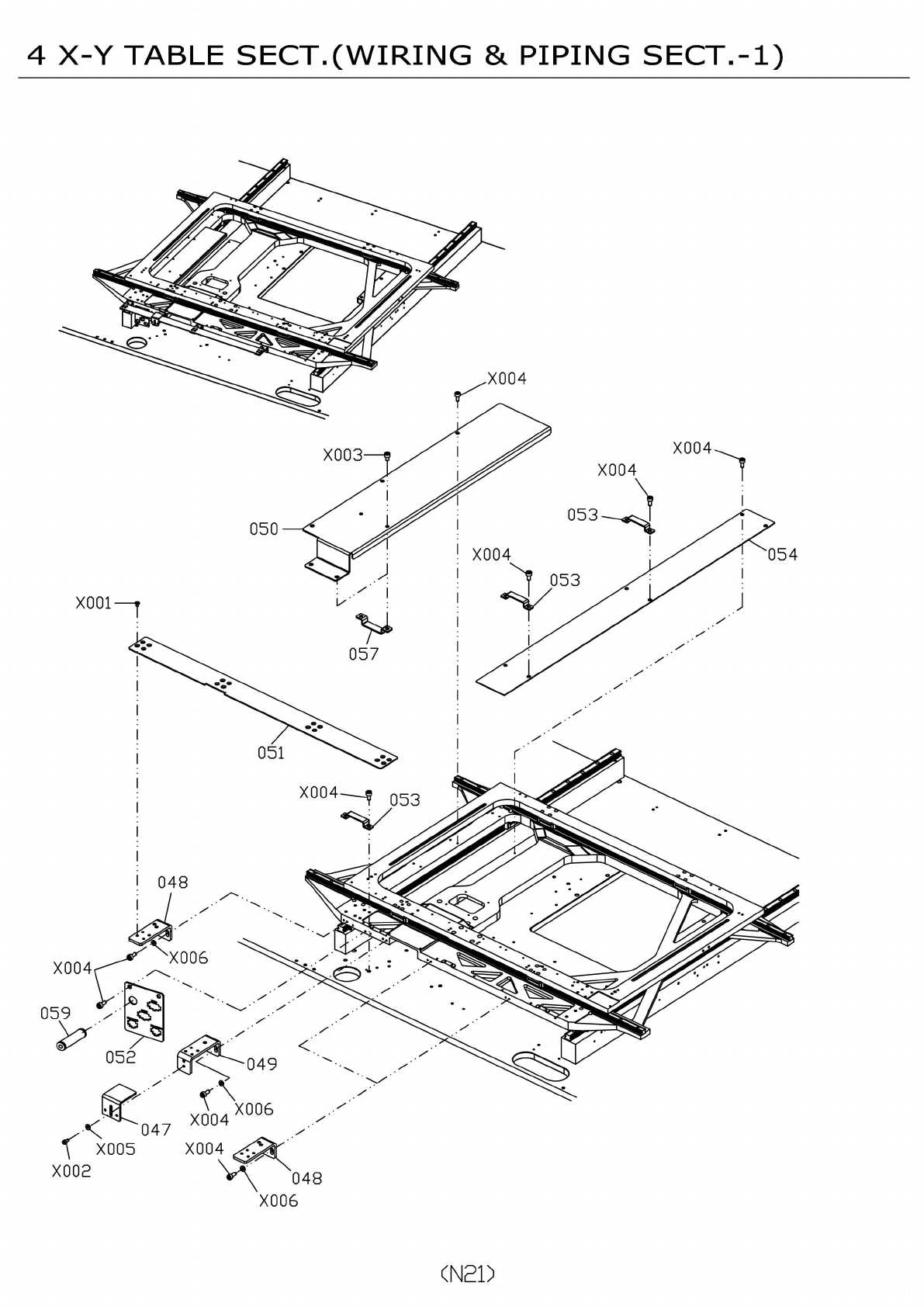

4 X-Y TABLE SECT.(WIRING & PIPING SECT.-1)
N22
4
X-Y
TABLE
SECT.(WIRING
&
PIPING
SECT.-2)
058
X005
X004
062
063
059
X004
065
060
X002
064
060
X001
X003
057
X002
X004
X006
X007
061
X003）、
.出
(N23)
