NPM-GP/L 2022.0928
- 3 -
2.
特征
生产时间的扩大
（１）
生产时间的扩大／机种切换作业的自动化
将机种切换中必要的作业自动化，减少设备运转损失和操作失误。
锡膏转载（选购件）
印刷后自动回收网板上的锡膏，
自动将锡膏回收后转移到下一机种网板上。
防锡膏掉落盖（选购件）
通过可动式盖，防止附着在刮刀上的锡膏掉落到网板或设备内。
支撑销自动交换（选购件）
机种切换时，自动回收・自动配置支撑销。
网板交换器（选购件）
设备后方搭载着最多可存储 10 张的料箱。
生产结束后自动将网板收纳到料箱中，
将下一机种使用的网板设置到设备中。
自動式トップ/サイドクランパー
网板交换器
NPM-GP/L 2022.0928
- 4 -
（２）
生产中的作业自动化
将生产中必要的作业自动化，减少设备性能损失。
开孔瓶式锡膏自动供给单元(选购件)
从锡膏瓶下面的孔洞中自动供给锡膏。
与残量检测传感器组合，保持网板上锡膏的适量。
通过搭载
2
个锡膏瓶，可以对应大约
4
小时连续运转，
另外由于也不需要供给用吸嘴，因此清洁等维护变得容易。
※ 低黏度、非松香型 (添加树脂)的锡膏有可能不能使用。
请提前与我们联络。
※ 根据锡膏的物理性质、特性、锡膏容器的形状，
供给后，可能多有从容器开口处锡膏滴落的情况发生。
可以事前确认所使用的锡膏，请咨询担当人员。
无纸化清理单元（选购件）
不使用清洁纸・溶剂的清洁。
减少纸・溶剂用量。
防侧漏块（选购件）
用磁石的反作用力和网板接触，抑制印刷时锡膏侧漏。
简单的构造，清扫时也很简单。
（３）
设备状态监控(预防・预知保全)
通过监控设备状态，在合适的时机进行维护，扩大生产时间。
APC-5M
功能：预防・预知保全（选购件）
基板夹具污垢检测（选购件）
基板夹具动作监控
基板夹具高度检测
※
真空开始时间监控
真空泵运转时间计测
运转距离监控
基板传送状态监控
照相机状态监控
鼓风机运转时间计测
※需要有网板高度检测功能（选购件）。
状态监控
NPM-GP/L 2022.0928
- 5 -

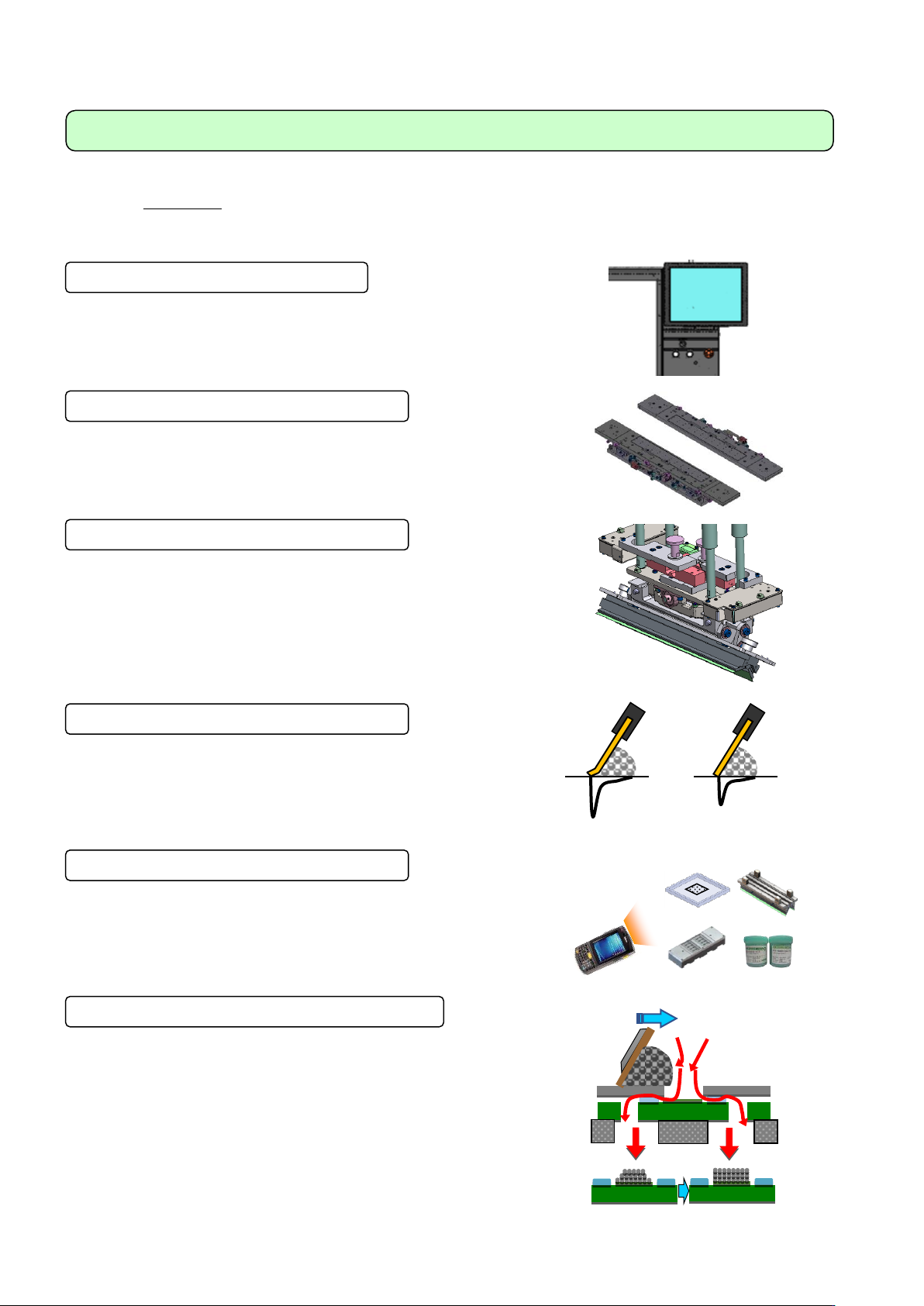

安定维持高品质印刷
通过能够实现高品质印刷的各种功能与能够对应
5M
变化的安定印刷，削减不良损失。
（１）
高品质印刷
能通过各种各样的功能实现高品质印刷。
新操作画面
使用大型显示器（
15
英寸），
大幅度提高操作性・视认性。
顶部／侧面夹具（选购件）
通过从上方压基板侧面，提高弯曲基板的印刷品质。
可选择基板上面限制、侧面限制。
角度可变刮刀（选购件）
可以以
1
度刻设定
45
度～
70
度的范围。
通过
APC-F.B.
（体积）（许可证），
根据锡膏检查装置的体积结果自动变更角度。
尖端弯曲高填充刮刀（选购件）
通过刀片尖端的弯曲，使填充性能得以提高的金属刮刀。
与一般的金属刮刀一样，使用方式简单。
物料校对（选购件）
防止锡膏、网板、刮刀、支撑区块的物料校对错误。
错误校对、未校对时，设备会停止。
基板吸着鼓风机（切换式）（选购件）
通过鼓风机制造从网板到基板的空气流，提高锡膏的转印量。
有吸引鼓风机
无鼓风机
有鼓风机
基板
基板
基板
锡膏
金属网板
刮刀
支撑区块
空气流
网板
刮刀
锡膏
支撑
填充圧力
：大
普通金属
刮刀
尖端弯曲高填充
刮刀
