NPM-GP/L 2022.0928
- 29 -
5.7 APC-5M
通过监控并反馈设备状态，实现与维持高品质印刷，以及扩大生产时间。
请务必同时选择「
LNB
对应(许可证)」或是「
iLNB
对应(许可证)」。
(不与
NPM
生产线连接时也需要「
FA
电脑」和「
NPM-DGS
＋
NIP
用电脑」。)

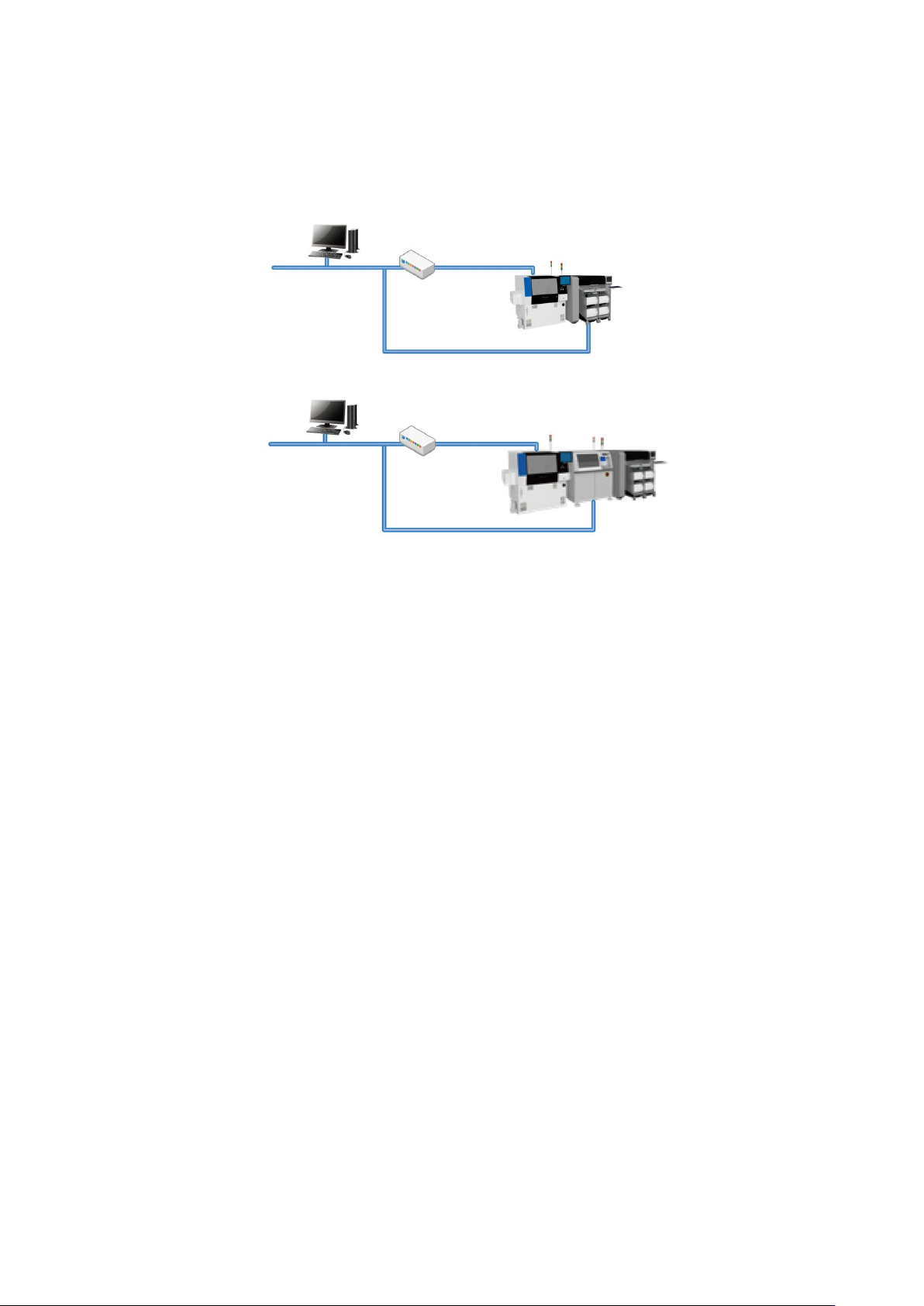

下图是与其他厂家贴装机连接的例子。
下图是与其他厂家检查装置以及其他厂家贴装机连接的例子。
此许可证有以下功能。
■ 印刷条件最优化控制（APC-5M）
根据锡膏检查装置的结果，按照印压・刮刀速度・脱板速度各自进行条件变更，从而达到・维持最佳印刷状态(体积)。
锡膏体积补正数据将通过 FA 电脑(LNB)反馈到 NPM-GP/L。
※
无法和
APC-F.B.
（体积）组合使用。
※
在印刷方向上，印压及印刷速度不同时不会进行补正。（本功能不会有效。）
※
将脱板速度设置为「多级」时不会变更。
・与其他厂家检查装置连接时，需要其他厂家检查机界面软（许可证）。
■ 安定生产
设备将监控 5M 的变化，自动变更设备参数。
选择「锡膏黏度反馈-U」、「溶剂排出量反馈」、「网板张力反馈-U」中任意一个时，必须选择本许可证。
NPM-GP/L
NPM-DGS
+
NIP
LNB / iLNB
(FA-PC)
其他
厂家
SPI
其他厂家
贴装机
NPM-GP/L
NPM-DGS
+
NIP
LNB / iLNB
(FA-PC)
其他厂家
贴装机
NPM-GP/L 2022.0928
- 30 -
■ 设备装填监控（预防・预知保全）
实时监控设备状态。最优化维护时期，扩大生产时间。
・
运
转
距离
监
控
监控轴的运转距离，在合适的时期通知维护。
・
基板传送状态监控
监控基板传送时间，通知贴装头的清扫等等的维护。
・
照相机状态监控
在生产开始前确认照相机的污垢。
检测出有污垢时会通知清扫。
・
鼓风机运转时间计测
监控鼓风机的运转时间，通知维护。
・
基板夹具污垢检测
监控印刷时网板与夹具的密着度，检测夹具的污垢。
使用本功能时，请同时选择「基板夹具污垢检测」单元。
・
基板夹具动作监控
监控夹具动作时间，夹具的动作时间变长时通知维护。
・
基板夹具高度检测
计测夹具的平面度，当与规格数值不同时通知维护。
※ 需要网板高度检测功能（选购件）。
・
真空开始时间监控
监控基板吸着时真空的开始时间，通知供料器的维护。
・
真空泵运转时间计测
监控真空泵的运转时间，通知维护。
NPM-GP/L 2022.0928
- 31 -
5.8 其他厂家检查机界面软件
为了补正使用其他厂家检查机
※
1
(
锡膏检查
)
的测量数据时的印刷位置及体积的界面软件。
请同时选择「
APC-F.B.
（位置）」、「
APC-F.B.
（体积）」、「
APC-5M
（许可证）」的其中之一。
下图是与
NPM- D3A
生产线连接例子。
※
1
对象的检查装置需要符合本公司规定规格。详细情况请咨询。
※
2
其他厂家检查装置和
FA
电脑
(LNB)
之间需要专用电脑。电脑以及
HUB
、
LAN
电缆
(
上图
LAN
①
~
④
)
，请客户准备。
有关详细内容，请参照下一页。
■
设备间的连接条件
设备间的连接时，
SMEMA
连接
(BA
信号、
Ready
信号
)
成为必须条件。
(
在下游侧
(
其他厂家检查机或者传送带
)
确认到从
NPM-GP/L
发出的
BA
信号后，
把对
NPM-GP/L
的
Ready
信号设置为
ON
。
)
其他厂家检查机和
SPG2
之间可以设置的传送带是，
1
台以下。
另外，在传送带可以待机的基板数量是，
1
枚以下。
有
2
枚基板以上待机可能性的情况时，必须运用条形码操作。
关于条形码读取器规格和印刷机前读取传送带的规格等，
请参考「
5.4
自动机种切换」的「基本规格」、「基本构成」中所记载的内容。
详细情况请咨询。
LAN①
测量数据
检查结果反馈
(APC 补正数据)
FA 电脑(LNB)
其他厂家
检查机
LAN④
HUB
专用电脑
※
2
(其他厂家检查机界面软件)
LAN②
LAN③
NPM-D3A
NPM-DGS
+
NIP
NPM-GP/L
