NPM-GP/L 2022.0928

- 30 -

■ 设备装填监控（预防・预知保全）

实时监控设备状态。最优化维护时期，扩大生产时间。

・

运

转

距离

监

控

监控轴的运转距离，在合适的时期通知维护。

・

基板传送状态监控

监控基板传送时间，通知贴装头的清扫等等的维护。

・

照相机状态监控

在生产开始前确认照相机的污垢。

检测出有污垢时会通知清扫。

・

鼓风机运转时间计测

监控鼓风机的运转时间，通知维护。

・

基板夹具污垢检测

监控印刷时网板与夹具的密着度，检测夹具的污垢。

使用本功能时，请同时选择「基板夹具污垢检测」单元。

・

基板夹具动作监控

监控夹具动作时间，夹具的动作时间变长时通知维护。

・

基板夹具高度检测

计测夹具的平面度，当与规格数值不同时通知维护。

※ 需要网板高度检测功能（选购件）。

・

真空开始时间监控

监控基板吸着时真空的开始时间，通知供料器的维护。

・

真空泵运转时间计测

监控真空泵的运转时间，通知维护。

NPM-GP/L 2022.0928

- 31 -

5.8 其他厂家检查机界面软件

为了补正使用其他厂家检查机

※

(

锡膏检查

)

的测量数据时的印刷位置及体积的界面软件。

请同时选择「

APC-F.B.

（位置）」、「

APC-F.B.

（体积）」、「

APC-5M

（许可证）」的其中之一。

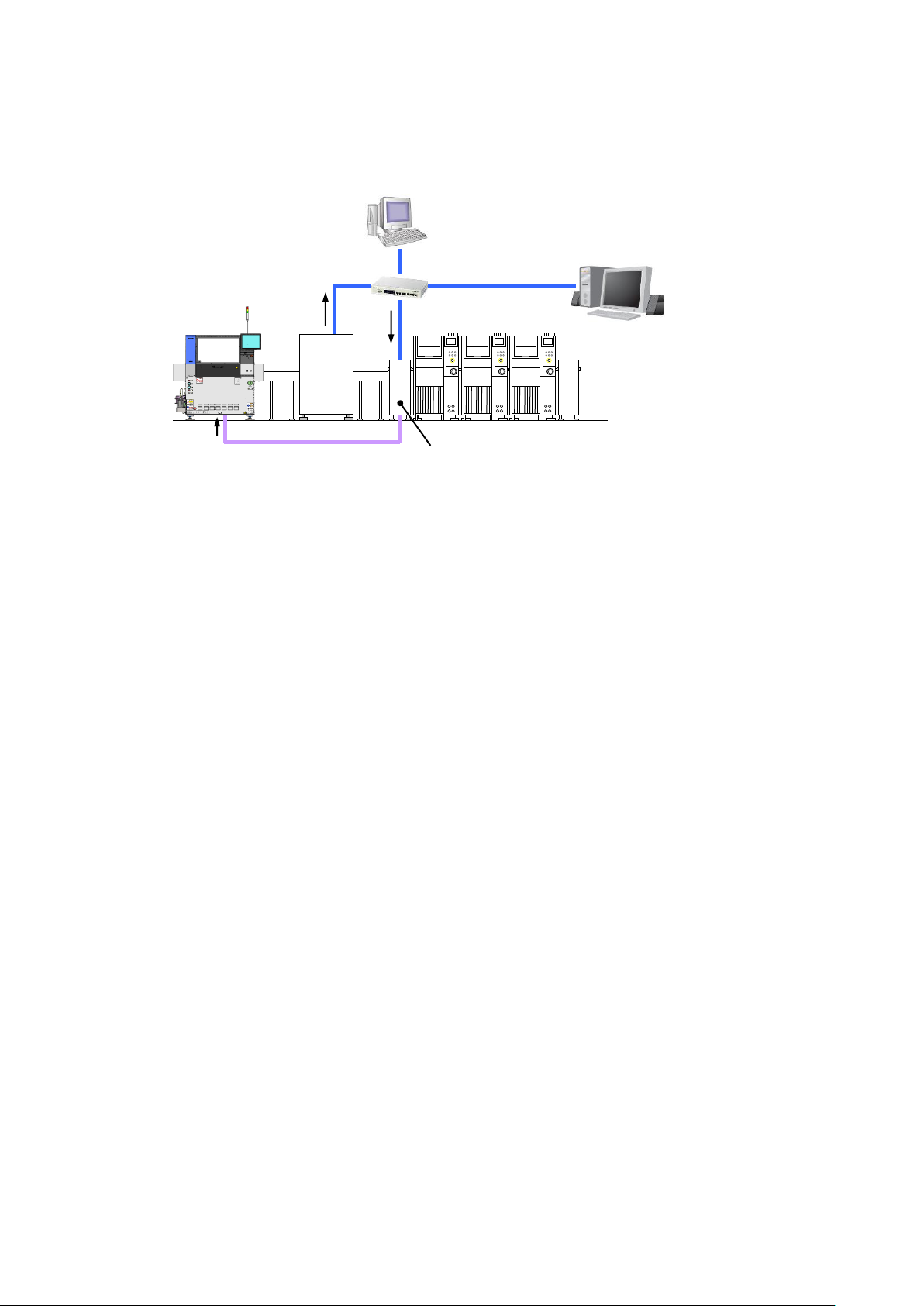

下图是与

NPM- D3A

生产线连接例子。

※

对象的检查装置需要符合本公司规定规格。详细情况请咨询。

※

其他厂家检查装置和

电脑

(LNB)

之间需要专用电脑。电脑以及

HUB

、

LAN

电缆

(

上图

LAN

①

④

)

，请客户准备。

有关详细内容，请参照下一页。

■

设备间的连接条件

设备间的连接时，

SMEMA

连接

(BA

信号、

Ready

信号

)

成为必须条件。

(

在下游侧

(

其他厂家检查机或者传送带

)

确认到从

NPM-GP/L

发出的

信号后，

把对

NPM-GP/L

的

Ready

信号设置为

。

)

其他厂家检查机和

SPG2

之间可以设置的传送带是，

台以下。

另外，在传送带可以待机的基板数量是，

枚以下。

有

枚基板以上待机可能性的情况时，必须运用条形码操作。

关于条形码读取器规格和印刷机前读取传送带的规格等，

请参考「

5.4

自动机种切换」的「基本规格」、「基本构成」中所记载的内容。

详细情况请咨询。

LAN①

测量数据

检查结果反馈

(APC 补正数据)

FA 电脑(LNB)

其他厂家

检查机

LAN④

HUB

专用电脑

※

(其他厂家检查机界面软件)

LAN②

LAN③

NPM-D3A

NPM-DGS

NIP

NPM-GP/L

NPM-GP/L 2022.0928

- 32 -

使用其他厂家检查界面软件时，请客户准备以下硬件、软件。

■

硬件规格

・

专用电脑

项目

规格

类别

主体

IBM PC/AT 兼容机

必须

CPU

与 Intel

Xeon W2123 (4 Core)同级或以上

主板

IBM 完全兼容品

序列

I/O

IBM 完全兼容品

图形卡

SXGA

以上

台式 PC 领域: 1 280 × 1 024 点以上

内存

16 GB 以上

HDD

应有 4 TB 以上可用空间 (NTFS 文件系统)

光学驱动器

DVD

驱动器

安装时使用

键盘

英文版: 101 英文键盘

日文版: 106 日文键盘

必须

鼠标

OS 标准支援品

监视器

SXGA 对应或以上

网卡

100BASE-T 以上

无停电电源装置

(UPS)

OS 标准支援品
