NPM-GP/L 2022.0928
- 85 -
10.
涂饰颜色
■
本公司标准颜色
白色：
W-3
※
不可指定涂饰颜色。
11.
安全装置

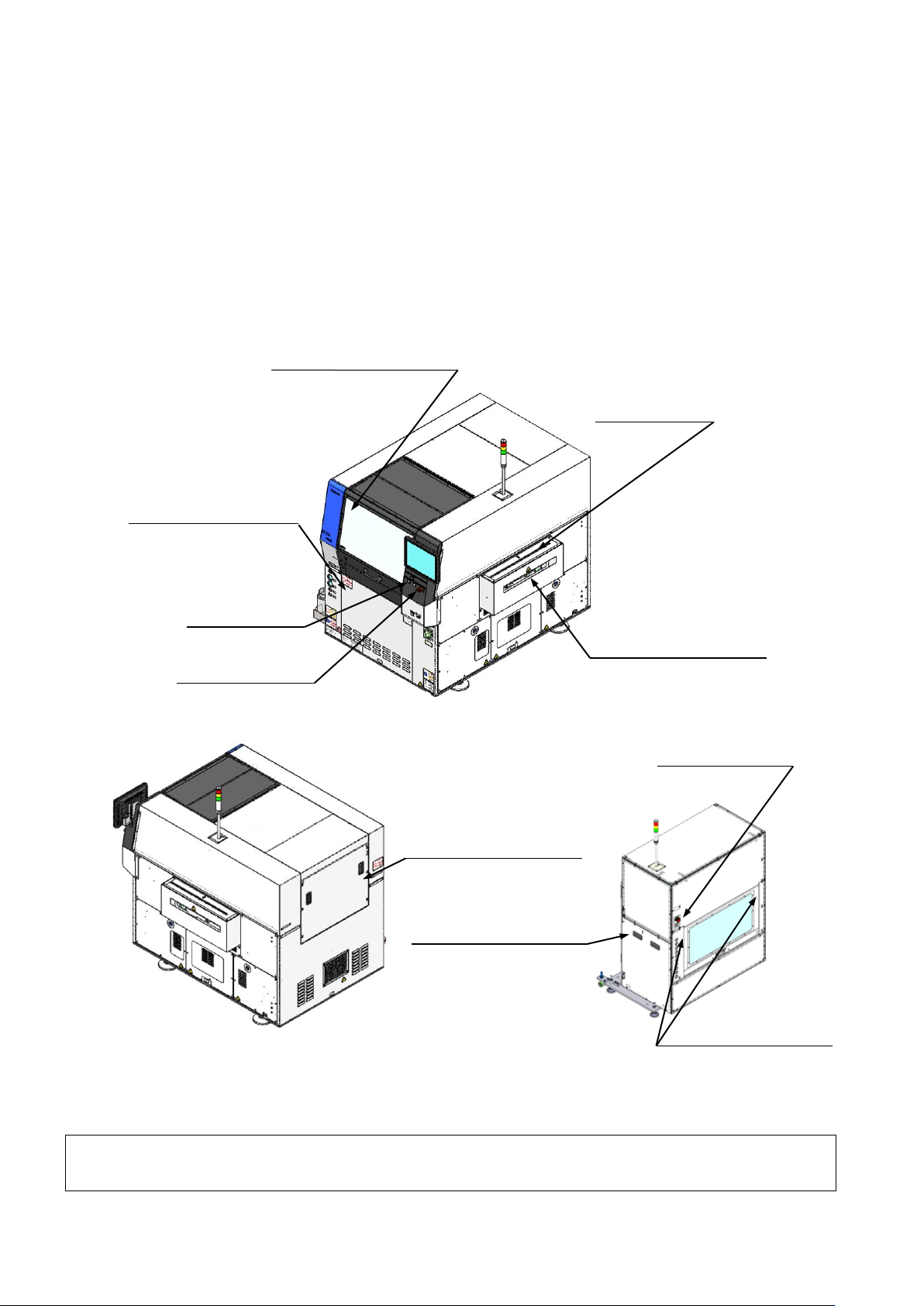

为了安全使用本机器
,
在
NPM-GP/L
及网板交换器上安装了如下图所示的安全装置。
机器运转中按紧急停止开关，则强制停止运转。
Remarks
•
为了安全使用机器，在使用时，无论是在运转时还是停止时，都请仔细确认使用说明书及设备的警告指示之后，
再进行正确的作业。
外罩开闭检测开关
(1
处
)
搬送部外罩安全开关
(
左右：共
2
处
)
基板传送部安全传感器
(
左右：共
2
处
)
前部外罩安全开关
(1
处
)
伺服开关
(1
处
)
紧急停止开关
(1
处
)
后面外罩安全开关
(1
处
)
紧急停止开关
(1
处
)
侧面外罩安全开关
(1
处
)
前面外罩安全开关
(2
处
)
NPM-GP/L 2022.0928
- 86 -
12.
电源・空气投入部・生产线信号连接・生产线传送规格

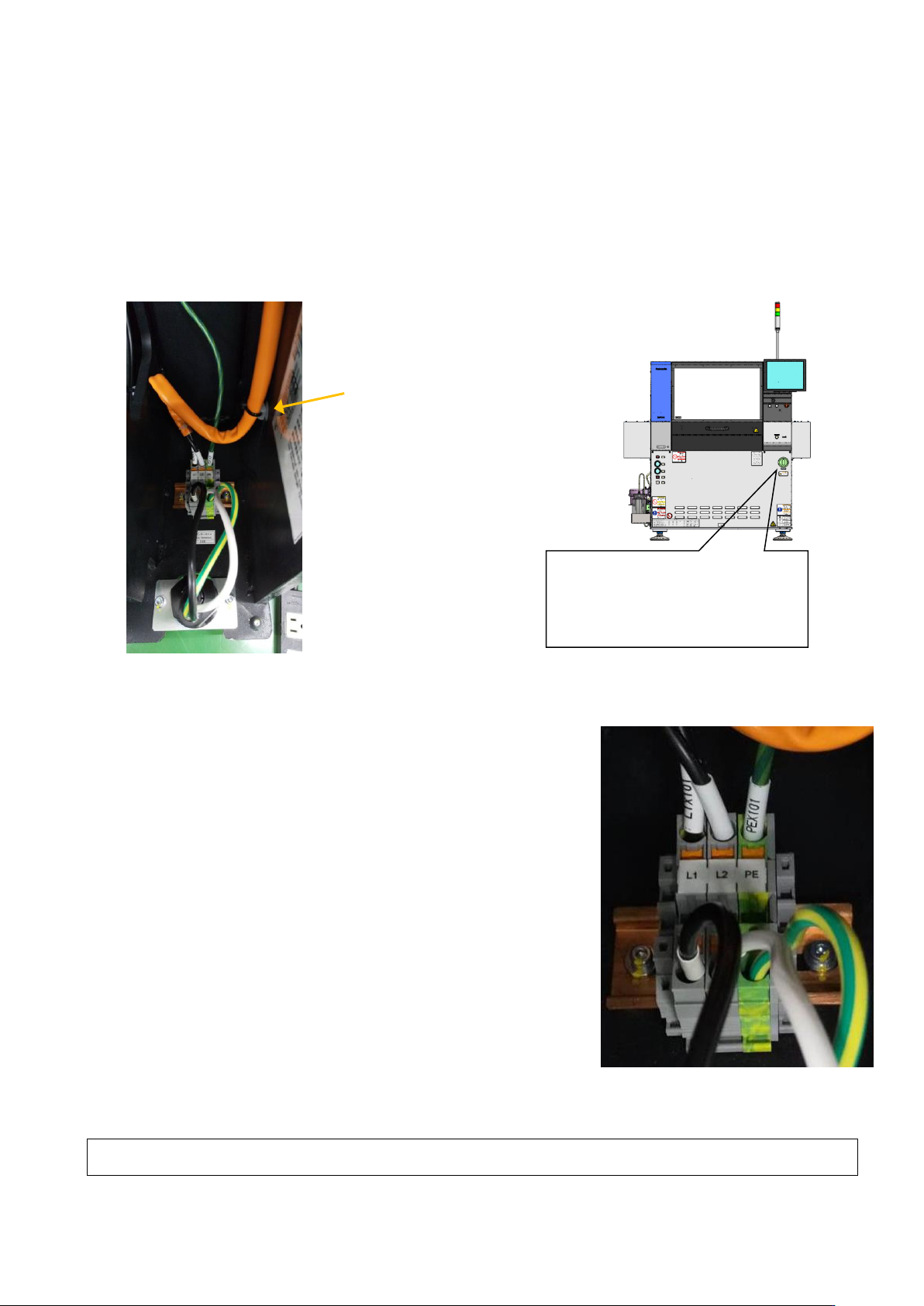

12.1 电源投入部
电源是
3
芯电缆，使用
5.5 mm
2
的电缆，并且使用专用工具进行连接。
如左下图所示, 请夹紧电缆进行配线。
1.
电缆外径尺寸
:
φ
13.5 mm ~
φ
18.0 mm
2.
请必须用电缆夹具固定电缆，不使其被拖拉
(100 N)
、转动而发生移动。
■
端子台连接时的注意
端子连接管脚
(
推荐
)
生产厂家
: PHOENIX CONTACT
型号
: 3.5 mm
2
~ 5.5 mm
2
AI 4-12 GY
5.5 mm
2
~ 6.0 mm
2
AI 6-12 YE
1. 请直接连接 1 次电源端子台。
请连接 L1, L2, PE 端子。
2.
请用
50N
的力拉电缆，确认其牢固固定。
Remarks
•
请客户准备电源电缆。
电缆夹具
(
前面
)
电源投入部（仅前侧）
1 次电源端子台
(处于外罩内测。)
※
未附带电源电缆。
NPM-GP/L 2022.0928
- 87 -

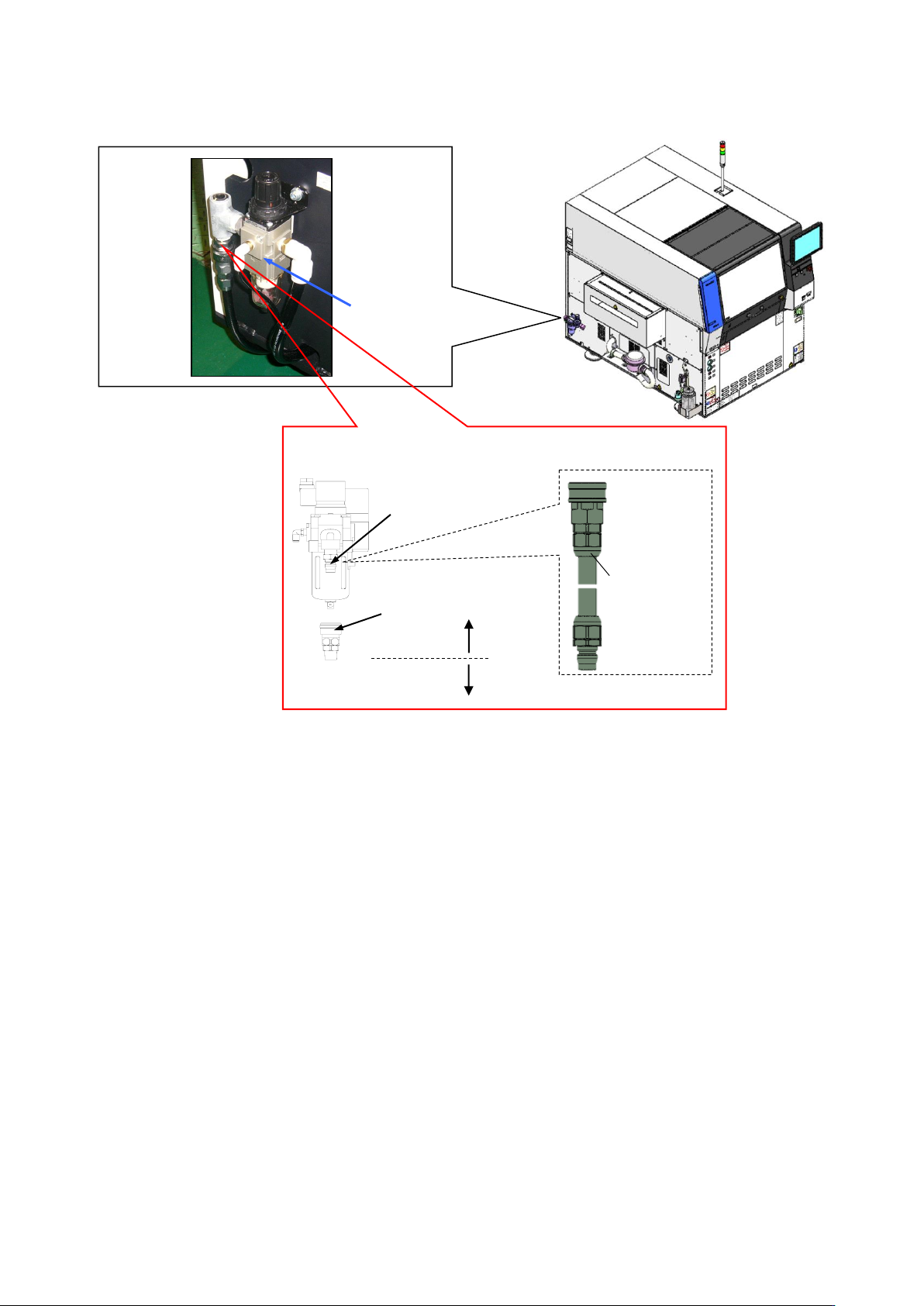

12.2 空气投入部
过滤器
调压阀
客户准备
附属于设备
工厂侧管道连接
直径: Rc3/8
30SM
(NITTO KOHKI)
30PM
(NITTO KOHKI)
空气软管
(选购件)
