NPM-GP/L 202 2.0 928 - 11 - 机种切换性能的提高 准备交换模式 搭载了将准备交 换时要进行的一 连 操作 ，按顺序执行的专用模式 。 只需按菜单的顺 序操作， 就能 够进行正确地 机种切换。 自动机种切换 ( 许 可证 ) 支援准备交换作 业 ( 生产数据的切换 、轨道宽度的 切换 ) ，并将因机 种切换造成的 作业损失控制到 最低。 准备交换时损失时间的 削减 按下机种切换键后 ，或者预定的枚数 生产完毕之后…
NPM-GP/L 2022.0928
- 10 -

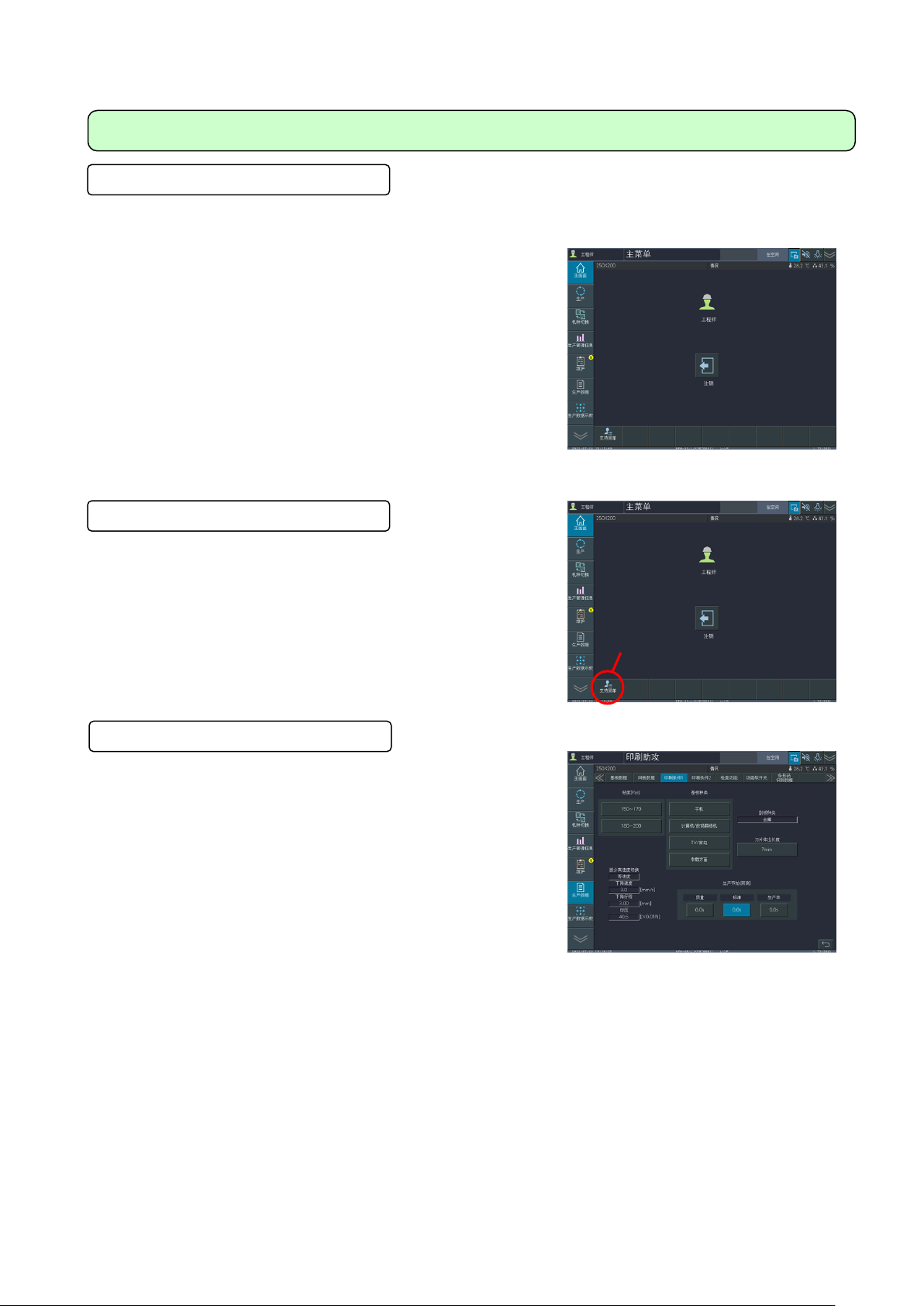

操作性的提高
新操作画面
通过采用新操作画面，大幅度提高了「可视性」、「操作性」。
一键即可在日文、英文和中文之间进行切换。
■
等级操作
将操作画面分为操作员・工程师・维护人员各模式，
同时因将画面构成简略化至必要的最小限度，能将误操作控制到
最低限度。
■
树状跳跃功能
从任一画面都能移动至主菜单画面，
提高了操作性。
■
维护显示功能
根据运转时间显示日常・周一次・月一次检查等。
另外，检查日期会被保存。
辅助按钮
搭载了可直呼出刮刀交换，网板交换，清 洁纸交换等日常操
作菜单的专用辅助按钮。可以简单进行材料供给，补充作业
等通常生产所必须的操作。
印刷条件支援功能
只需输入锡膏黏度、生产品种、刮刀种类，即可自动设定
本公司的推荐印刷条件。
同时还显示动作周期时间，因此可以根据生产线的情况选
择印刷条件。
辅助按钮
NPM-GP/L 2022.0928
- 11 -

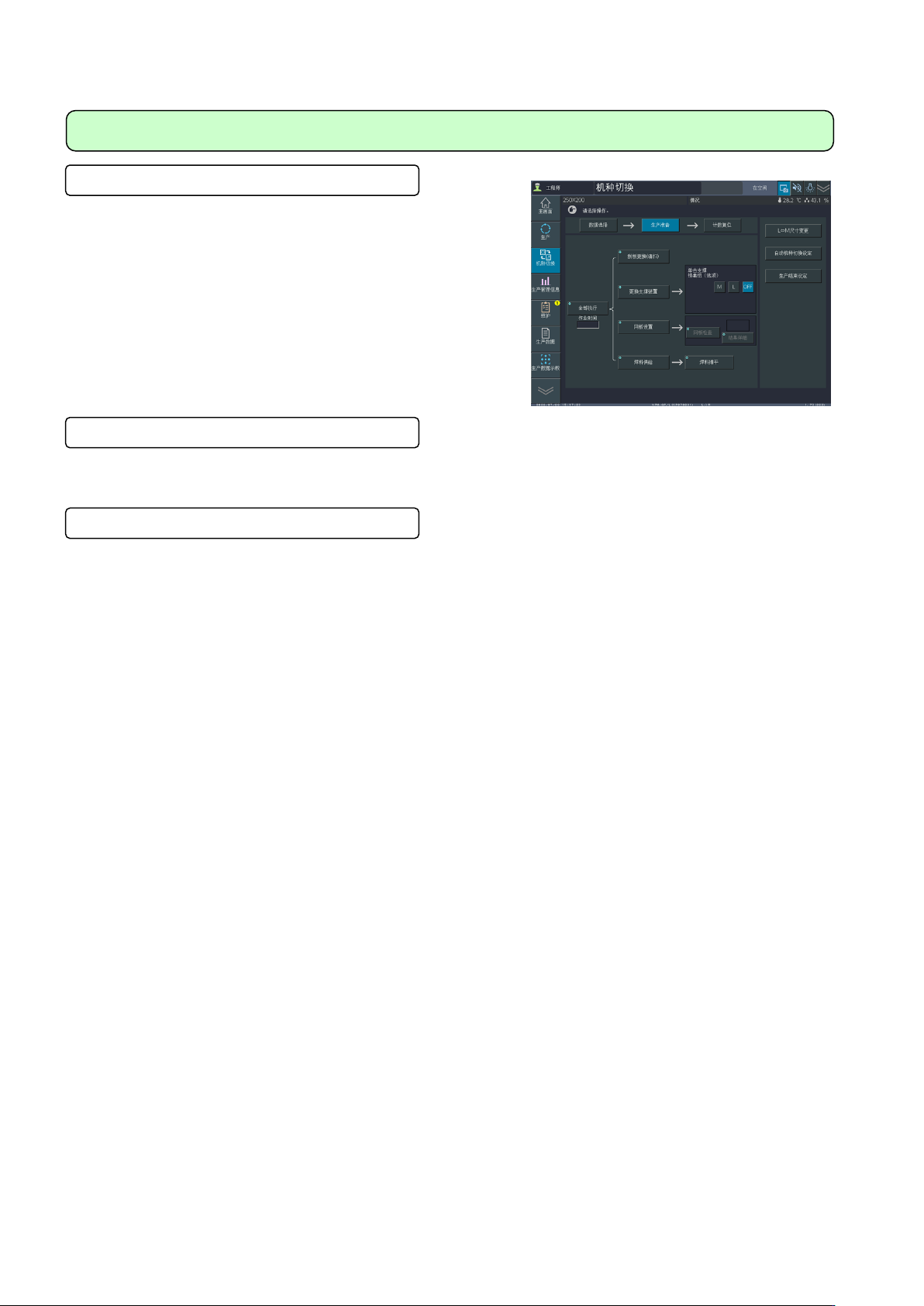

机种切换性能的提高
准备交换模式
搭载了将准备交换时要进行的一连操作，按顺序执行的专用模式。
只需按菜单的顺序操作，就能够进行正确地机种切换。
自动机种切换 (许可证)
支援准备交换作业(生产数据的切换、轨道宽度的切换)，并将因机种切换造成的作业损失控制到最低。
准备交换时损失时间的削减
按下机种切换键后，或者预定的枚数生产完毕之后自动切换到机种切换模式，可以有效率的进行机种切换。
NPM-GP/L 2022.0928
- 12 -
3.
规格
3.1 基本规格
电源
・
额定电压
单相
, AC 200/
220/ 230/ 240 V ±10 V
・
频率
50/ 60 Hz
・
额定容量
主体(包括清洁用鼓风机・基板吸着用真空泵)
额定
3.3 kVA
※ 调温单元是使用别的其他的电源。
・
运转中的峰值电流
马达启动电流为
23 A
。
(
启动电压为
AC 200 V
时
)
※ 在选定
1
次电源
AVR(
稳定性电源
)
等的容量时请加以考虑。
※ 请注意由
1
次电源电缆长度和直径导致的电压下降情况。
空压源
・
供给气压
0.5 MPa ~ 0.8 MPa (
运转气压
0.5 MPa ~ 0.55 MPa)
・
供给空气量
30 L/min (A.N.R.) :
鼓风机马达规格
400 L/min(A.N.R.):
包含喷射器规格
设备尺寸
・
W 1 580 × D 1 800 × H 1 500 mm
(
不包括信号塔、触摸屏
)
重量
・
设备主体（全选购件时）：
1 750 kg
・
调温单元：
83 kg
・
网板交换器（
M
尺寸）：
540 kg
・
网板交换器（
L
尺寸）：
570 kg
环境条件
・
温度
10 °C ~ 35 °C
※
连接调温单元
(
选购件
)
时，是
20 °C ~ 30 °C
。
・
湿度
25 %RH ~ 75 %RH (
但是无结露
)
・
高度
海拔
1 000 m
以下
操作部
・
LCD
彩色触摸屏的对话式操作
中文/英文/日文的一键切换
识别画面显示
(
以叠加画面
※
1
显示基板/网板识别画面
※
2
)
※
1
在操作画面上显示识别画面。
※
2
不可同时显示基板照相机、网板照相机的画面。
涂饰颜色
・
标准颜色
白色
: W-3
※ 不可指定涂饰颜色。
控制方式
・
微机方式
(VxWORKS)
数据编制
・
NPM-GP/L
主体
(
标准
)
・
NPM-DGS(
选购件
: LAN
连接
)
程序数
・
品种程序数
主体内藏闪存盘
: 235
品种
SD
存储卡
:
最多能够保存
2 000
品种
※
此为不使用锡膏检查功能时的保存数。
※
SD
存储卡容量，对应如下。
SDHC
：最大
32 GB
SD
：最大
2 GB
※
虽然已对应
SDHC
，但还未对应
SDXC
存储卡。
其他
・
程序功能
请参照「
6.
其他的标准规格」。
・
机器系统的更新方法
机器系统的更新，使用机器主体附属的
SD
存储卡。
需要将更新用
CD
的数据复制于
SD
存储卡的环境。
