NPM-GP/L 202 2.0 928 - 43 - 6 23 英寸框 : 584 × 584 mm ( 选购件 ) ( 单位 : mm ) Remarks • 二 点虚线显示基板的轮 廓。 • 请将基板的中心 或边缘位于符号 处进行制版。 网眼、金属组件都在相 同位置。 • 网眼规格，整个面都为 网眼。 • 请注意模板尺寸。 如果在 Y 方向基板尺寸 + 单侧 75 mm 以内范围 有粘 贴部分的话 ， 会导致基板和 网…
NPM-GP/L 2022.0928
- 42 -

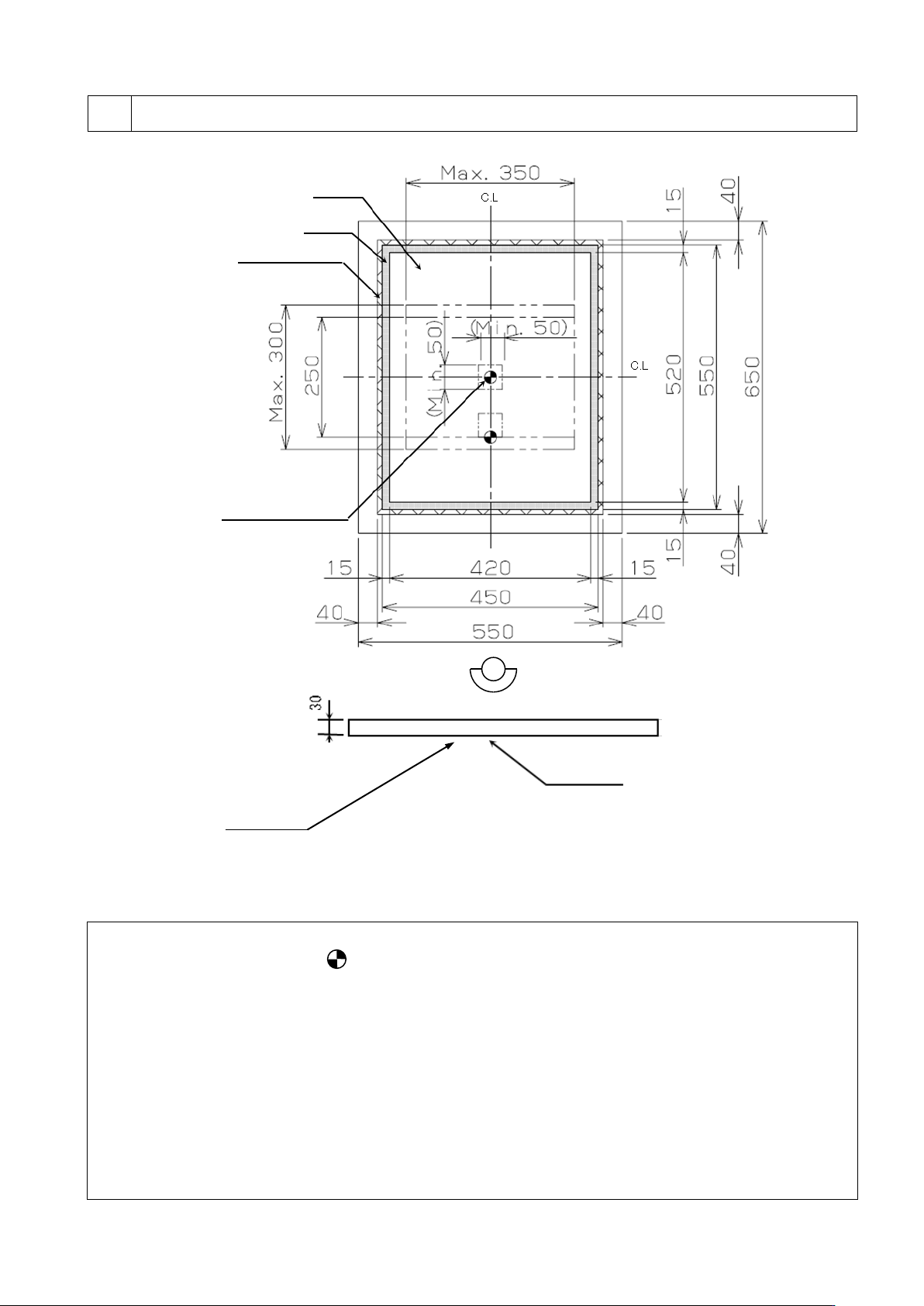

5
M
尺寸框
: 550 × 650 mm
纵框
(
选购件
)
(
单位
: mm)
Remarks
•
二点虚线显示基板的轮廓。
•
请将基板的中心或边缘位于符号
处进行制版。
网眼、金属组件都在相同位置。
•
网眼规格，整个面都为网眼。
•
请注意模板尺寸。
如果在
Y
方向基板尺寸+单侧
75 mm
以内范围有粘贴部分的话，
会导致基板和网板基板粘着不良，影响印刷品质。
•
网板框使用（
550 mm×600 mm
）。
•
29
英寸框以外的网板，需要「通用网板支架(选购件)」。
•
使用比
80 µm
薄的网板时，请与本公司联络。
•
网板框外形公差为
: ±1.0 mm.
•
推荐导管厚度
: t=3.0 mm
•
使用上图以外基准的网板时，请与本公司联络。
识别标记
在导通孔或者下面设置标记
(
必须在基板区域内
)
作业人员侧
金属
粘着部分
张力膜·网眼
基准：中心（标准）
基准
网板面
能够安装厚度 25 ~ 40
铝铸物或者铝管制
NPM-GP/L 2022.0928
- 43 -

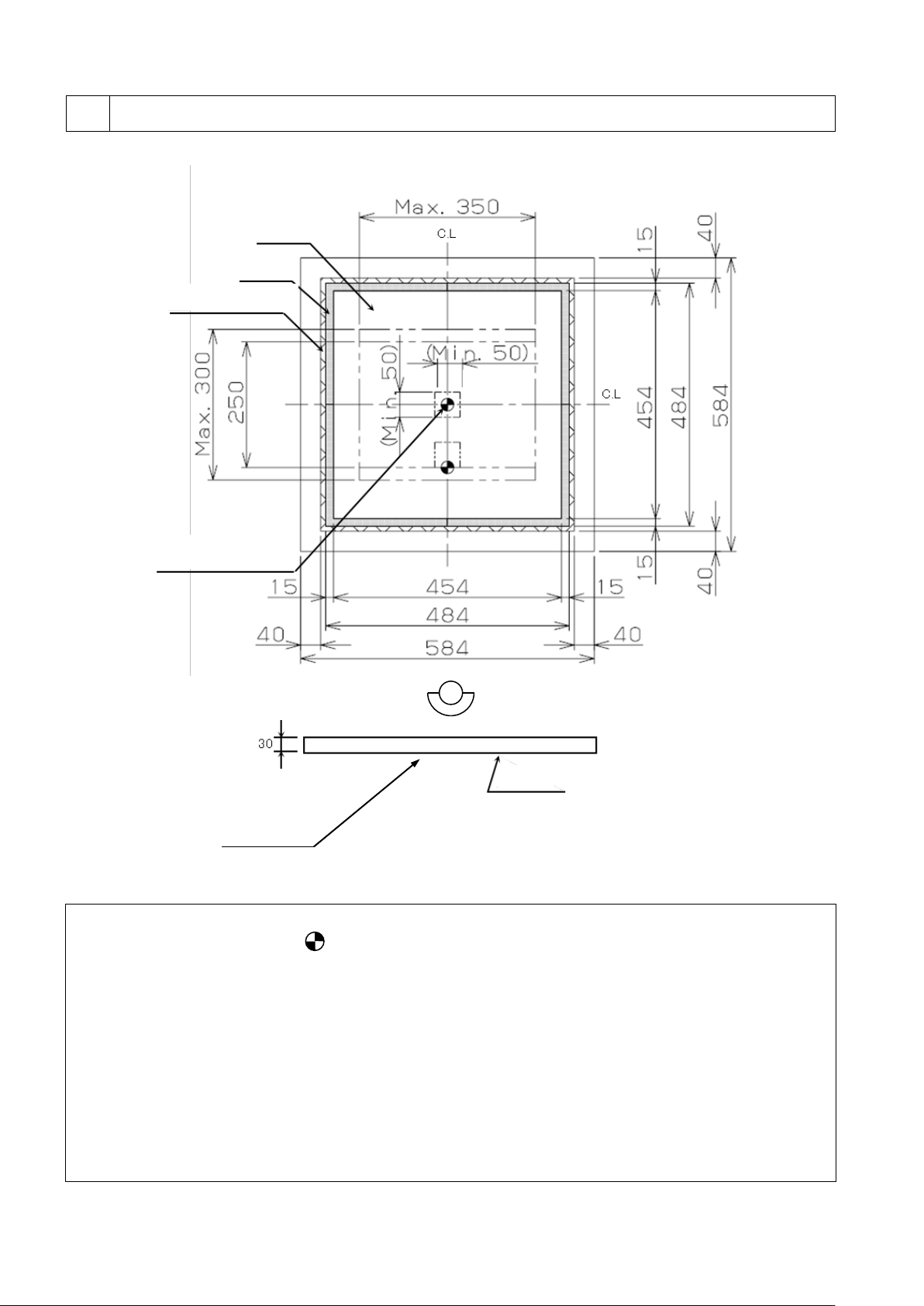

6
23
英寸框
: 584 × 584 mm (
选购件
)
(
单位
: mm)
Remarks
•
二点虚线显示基板的轮廓。
•
请将基板的中心或边缘位于符号
处进行制版。
网眼、金属组件都在相同位置。
•
网眼规格，整个面都为网眼。
•
请注意模板尺寸。
如果在
Y
方向基板尺寸+单侧
75 mm
以内范围有粘贴部分的话，
会导致基板和网板基板粘着不良，影响印刷品质。
•
网板框使用（
584 mm×584 mm
）。
•
29
英寸框以外的网板，需要「通用网板支架(选购件)」。
•
使用比
80 µm
薄的网板时，请与本公司联络。
•
网板框外形公差为
: ±1.0 mm.
•
推荐导管厚度
: t=3.0 mm
•
使用上图以外基准的网板时，请与本公司联络。
作业人员侧
识别标记
在导通孔或者下面设置标记
(
必须在基板区域内
)
金属
粘着部分
张力膜·网眼
基准：中心（标准）
基准
网板面
能够安装厚度 25 ~ 40
铝铸物或者铝管制
NPM-GP/L 2022.0928
- 44 -

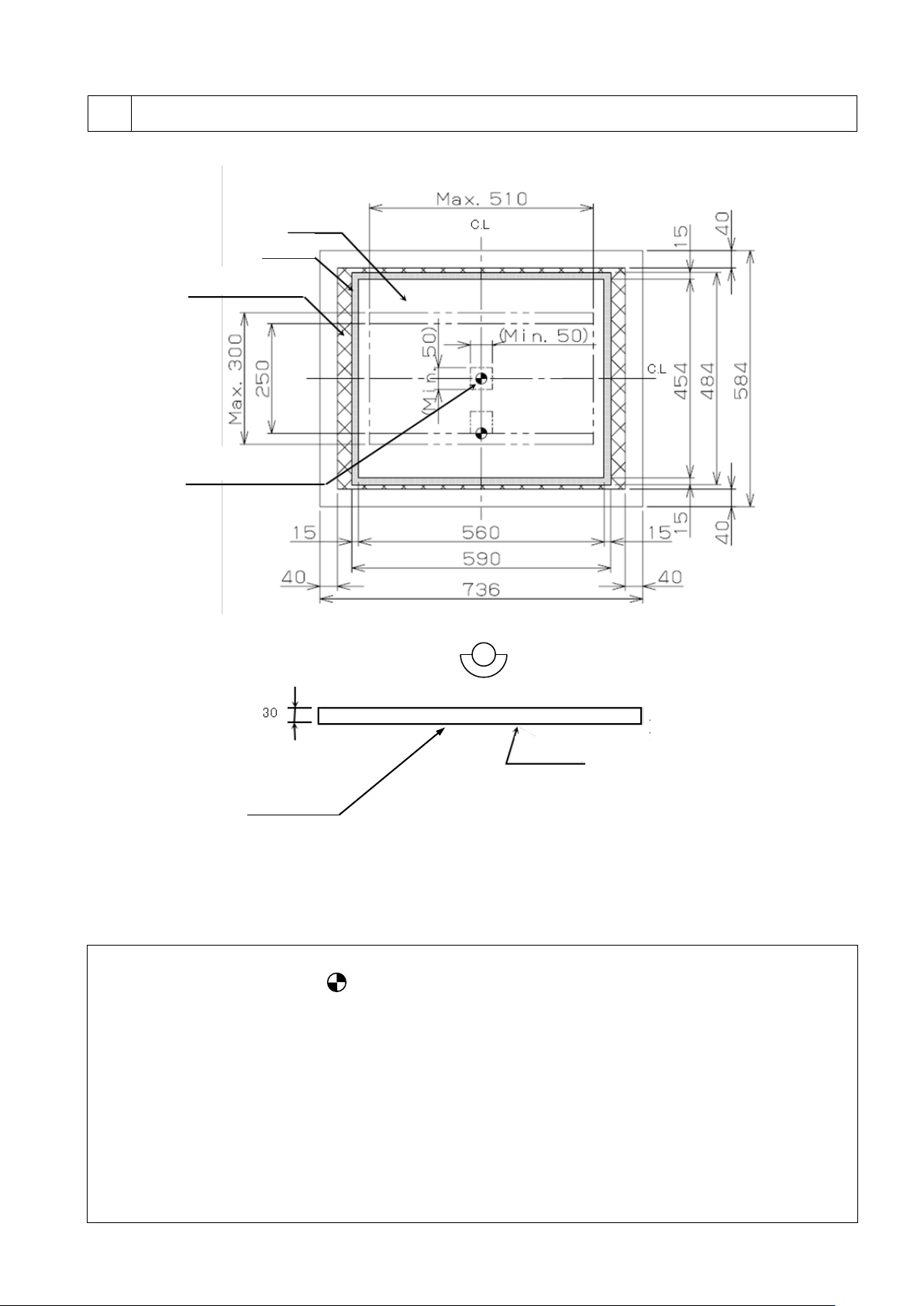

7
29
×
23
英寸框:
736 × 584 mm
横框
(
选购件
)
(
单位
: mm)
Remarks
•
二点虚线显示基板的轮廓。
•
请将基板的中心或边缘位于符号
处进行制版。
网眼、金属组件都在相同位置。
•
网眼规格，整个面都为网眼。
•
请注意模板尺寸。
如果在
Y
方向基板尺寸+单侧
75 mm
以内范围有粘贴部分的话，
会导致基板和网板基板粘着不良，影响印刷品质。
•
网板框使用（
736 mm×584 mm
）。
•
29
英寸框以外的网板，需要「通用网板支架(选购件)」。
•
使用比
80 µm
薄的网板时，请与本公司联络。
•
网板框外形公差为
: ±1.0 mm.
•
推荐导管厚度
: t=3.0 mm
•
使用上图以外基准的网板时，请与本公司联络。
作业人员侧
识别标记
在导通孔或者下面设置标记
(
必须在基板区域内
)
金属
粘着部分
张力膜·网眼
基准：中心（标准）
基准
网板面
能够安装厚度 25 ~ 40
铝铸物或者铝管制
