NPM-GP/L 202 2.0 928 - 71 - C-4 希望自动化切换机种。 Factory 网板交换器 ・ 机种切换时自动更换网板。 ・ 网板最多可存储 10 张。 ・ 设置好的网板可通过二维码读取器进行种类判别。 ・ 在不同尺寸网板混合的状态下不能使用。 ・ 可使用的网板框高度为 25 ～ 3 0 mm 。 ・ 对应网板尺寸根据「网板交换器」和「网板交换器用料箱」的尺寸不同而定，请参照下列表格。 ・ 如需网板尺寸的变更（网板…
NPM-GP/L 2022.0928
- 70 -
C-3
长时间连续运转。希望保持一定的锡膏量。
On-site

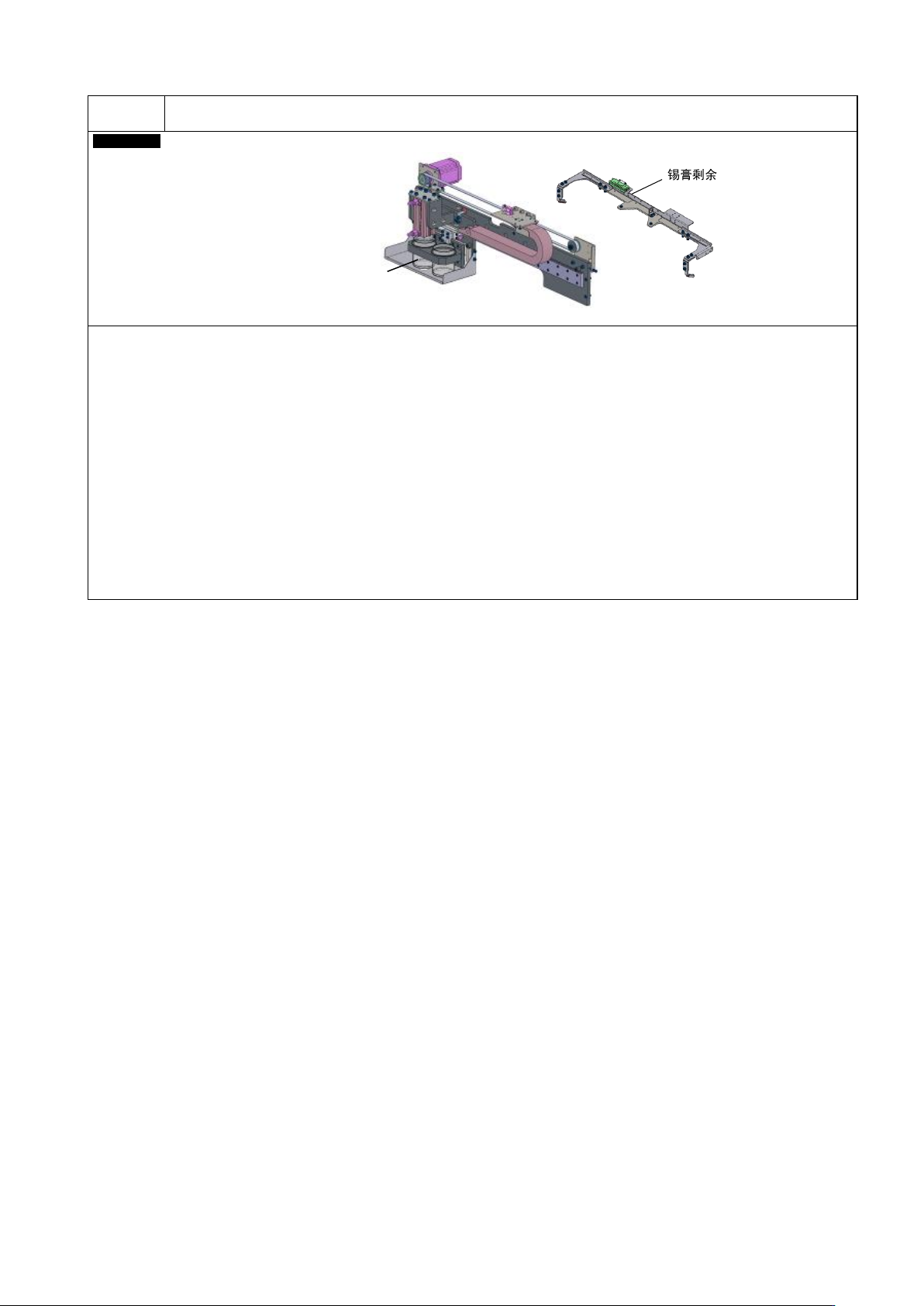

开孔瓶式锡膏自动供给单元
・
直接设置锡膏瓶进行供给。
(
搅拌锡膏后进行设置。
)
・
设置
2
个锡膏瓶的话，约可连续运转
4
小时。
・
因为不使用焊膏供给的管嘴，所以不需要清扫等的维护。
・
选择本选购件时，请务必同时选择「选购件用增设板」、「贴装头
X
驱动单元」，
以及与选购件相匹配的「锡膏剩余量检测传感器」。
・
印刷中的锡膏高度通过数据设定，在其设定数值以下时进行锡膏供给。
(
锡膏高度
: 12 mm ~ 18 mm)
・
横向
(X
方向
)
移动的同时均一供给锡膏。
(
最大供给范围
: L=300 mm)
从锡膏的初期投入到生产中的自动供给，都可以对应。
・
锡膏的自动供给时，供给时间被计算到印刷速度内。
※ 关于开孔瓶，焊膏制造商已经对其形状进行了统一。
购入时，请向焊膏制造商询问是否能以开孔瓶的形式供给。
※
低粘度、非松香系列
(
放入树脂的
)
焊膏有时不能使用。事前请与我们商谈。
※
根据锡膏的物理性质、特性、锡膏容器的形状，供给后，可能多有从容器开口处锡膏滴落的情况发生。
因可以事前确认所使用的锡膏，请咨询担当人员。
锡膏瓶
锡膏剩余量检测传感器
NPM-GP/L 2022.0928
- 71 -
C-4
希望自动化切换机种。
Factory

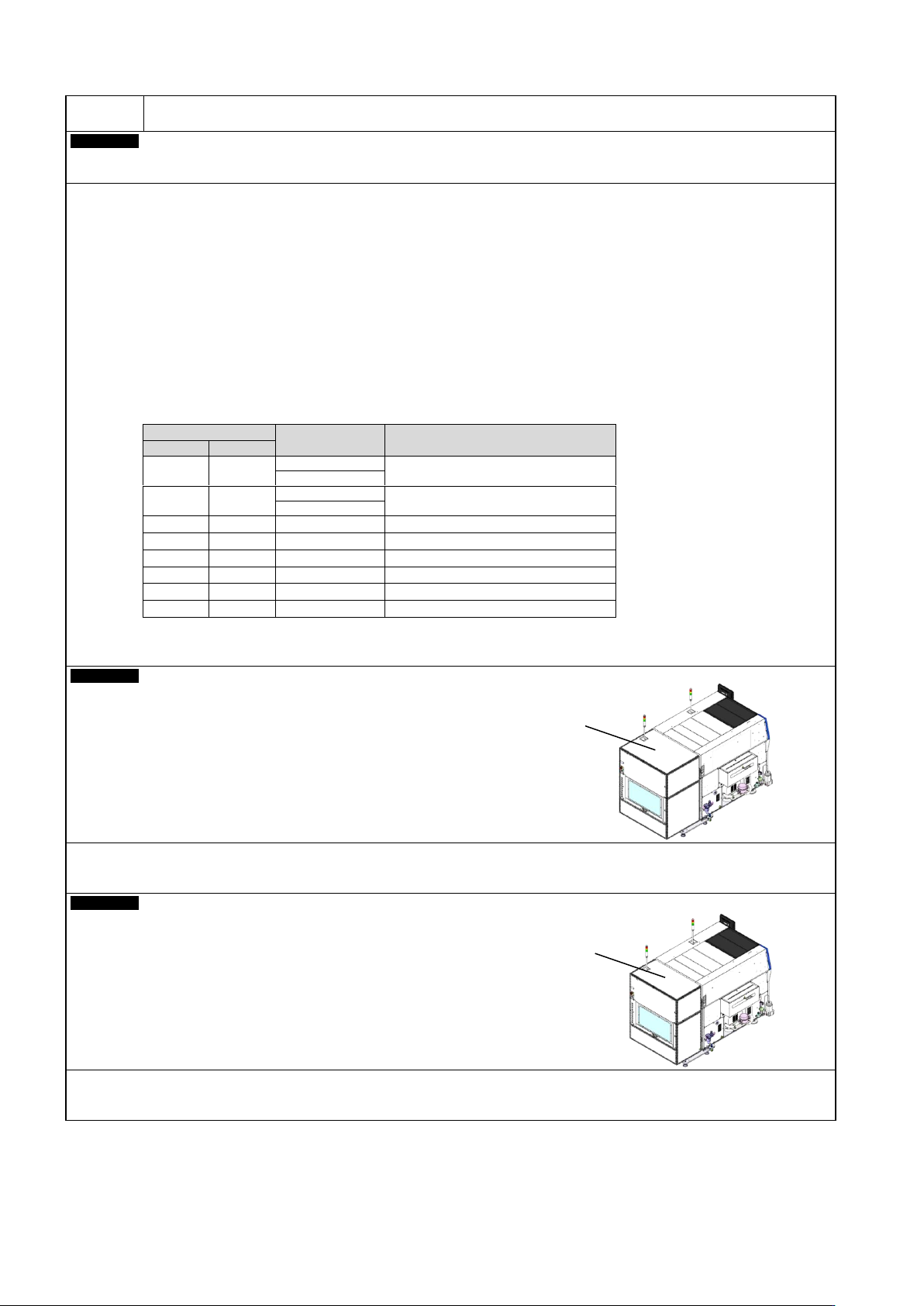

网板交换器
・机种切换时自动更换网板。
・
网板最多可存储
10
张。
・
设置好的网板可通过二维码读取器进行种类判别。
・
在不同尺寸网板混合的状态下不能使用。
・
可使用的网板框高度为
25
～
30 mm
。
・
对应网板尺寸根据「网板交换器」和「网板交换器用料箱」的尺寸不同而定，请参照下列表格。
・
如需网板尺寸的变更（网板料箱的重组），请联系本公司进行服务。
网板料箱重组时，另外需要与所使用网板尺寸相应的「网板交换器用料箱」。
・
选择本选购件时，请同时选择「
LNB
对应（许可证）」或「
iLNB
对应（许可证）」，
以及「锡膏转载单元」、「选购件用增设板」、「选购件用增设板&增设箱」、
「通用型网板支架 (自动化标配选项对应) 」、「网板自动定位」、
「网板交换器用料箱」、「
PanaCIM-EE
对应(许可证)」。
对应网板尺寸
网板交换器
网板交换器用料箱
X
Y
600
550
M
X
：
600 x Y
：
550 mm
L
650
550
M
X
：
650 x Y
：
550 mm
L
584
584
L
X
：
584 x Y
：
584 mm
736
584
L
X
：
736 x Y
：
584 mm
550
650
L
个别规格
584
736
L
X
：
584 x Y
：
736 mm
736
736
L
X
：
736 x Y
：
736 mm
750
750
L
X
：
750 x Y
：
750 mm
Factory
网板交换器（
L
尺寸）
・
选择本选购件时，请选择「锡膏转载单元（
M
尺寸或
L
尺寸）」。
・
选择本选购件时，设备尺寸为
W 1 580 × D 2 654 × H 1 500 mm
。
Factory
网板交换器（
M
尺寸）
・
选择本选购件时，请选择「锡膏转载单元（
M
尺寸）」。
・
选择本选购件时，设备尺寸为
W 1 580 × D 2 450 × H 1 500 mm
。
网板交换器
网板交换器
NPM-GP/L 2022.0928
- 72 -
C-4
希望自动化切换机种。
On-site

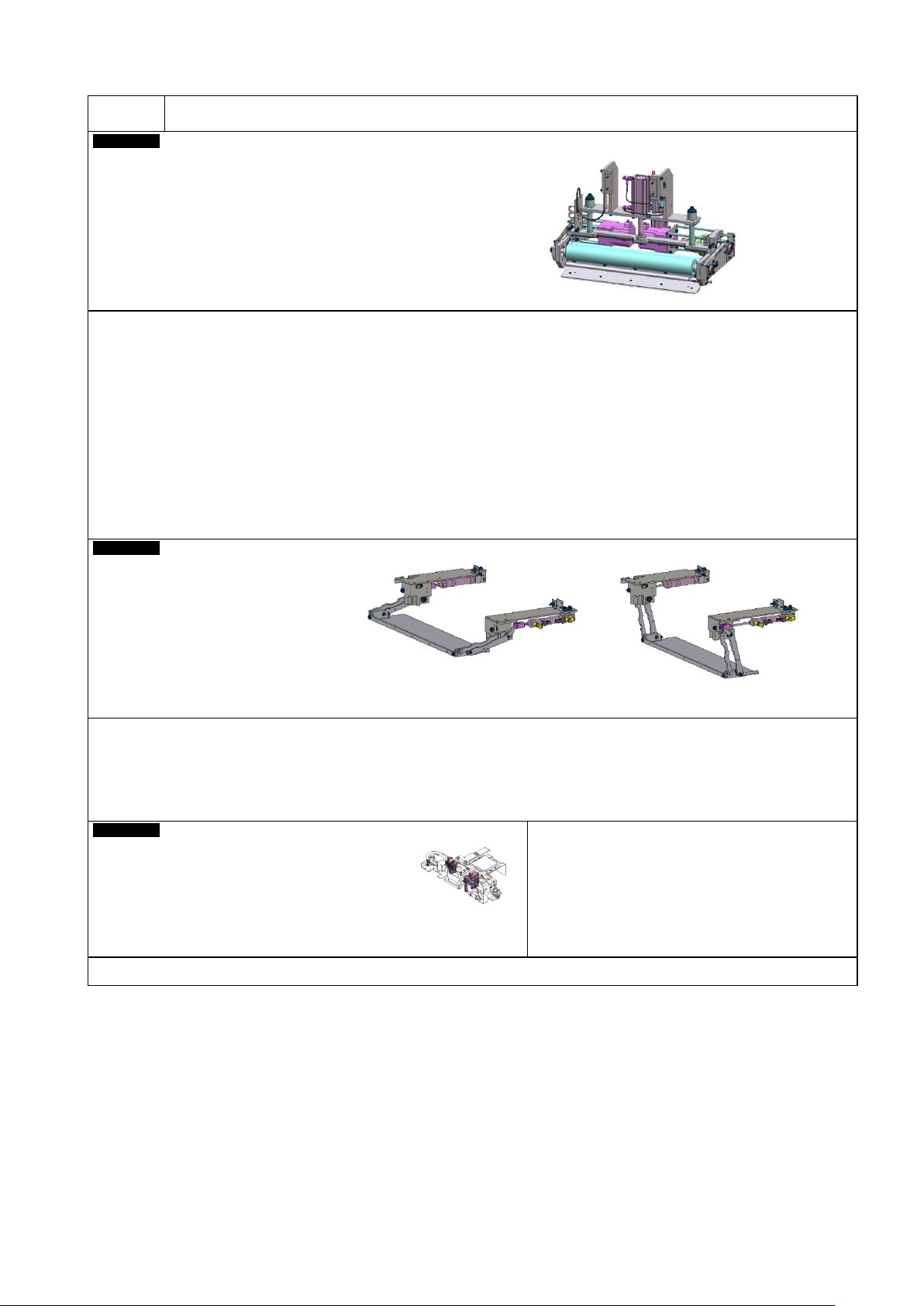

锡膏转载单元
（
M
尺寸／
L
尺寸）
・
印刷后自动回收网板上的锡膏，将锡膏自动转移到下一使用机种的网板上。
※
1
・
可锡膏转载的基板宽度如下。（Ｍ尺寸、Ｌ尺寸共通）
Y=460 mm
以下：
750×750
框、
736×736
框、
736×584
框
Y=270 mm
以下：
650×550
框、
600×550
框、
584×736
框、
584×584
框
・
M
尺寸可对应刮刀长度为
370 mm
以下，网板框横放为
600
框以上的。
※
2
・
L
尺寸可对应刮刀长度为
530 mm
以下，网板框为
736
框以上的。
・
选择本选购件时，请务必同时选择「通用网板支架(自动化标配选项对应)」、
「网板自动定位」、「选购件用增设板」、「选购件用增设板&增设箱」。
・
选择本选购件时，会附上与尺寸相对应的「防锡膏掉落盖单元」。
※
1
无印刷动作时将不能进行锡膏转载。
※
2
使用
M
框横放（
550×650
框）时为个别规格。
On-site
防锡膏掉落盖
（
M
尺寸／
L
尺寸）
・通过可移动式盖，防止附着在刮刀上的锡膏掉落到网板或者设备内。
・
M
尺寸可对应刮刀长度为
370 mm
以下，
L
尺寸可对应刮刀长度为
530 mm
以下且网板框为
736
框以上的。
・可使用的网板框最大高度为
30 mm
。
・选择本选购件时，请务必同时选择「选购件用增设板」、「选购件用增设板&增设箱」。
On-site
支撑销自动交换单元
对象基板尺寸
: 510 × 460 mm
※
对所对应的基板尺寸产生限制。
・使用本功能时
Max.510 x 460 mm
・设置为不适用本功能时
Max.510 x 510 mm
・
能将在决定基板位置的桌面上设置的支撑销
自动配置到指定位置す。
・附有
30
个支撑销。
・最多可配置
30
个。
・支撑销与实装机不共用。
・不可与基板端面的支撑板（固定式）一起使用。
・
支撑销配置区域及条件，请参照
B-4
。
盖子上升时
盖子下降时
