NPM-GP/L 202 2.0 928 - 69 - C-2 希望提高网板与基板的 密着性，提升 印刷品质。 On -site 网板高度检测功能 ・ 在生产前的校正时，通过激光检测高度，可以控制支撑单元的高度，使基板和网板的密着性保持最佳状态。 ・ 选择本选购件时，请务必同时选择「选购件用增设板」、「贴装头 X 驱动单元」。 激光检测单元 基板 网板 补正 补正 密着
NPM-GP/L 2022.0928
- 68 -
C-1

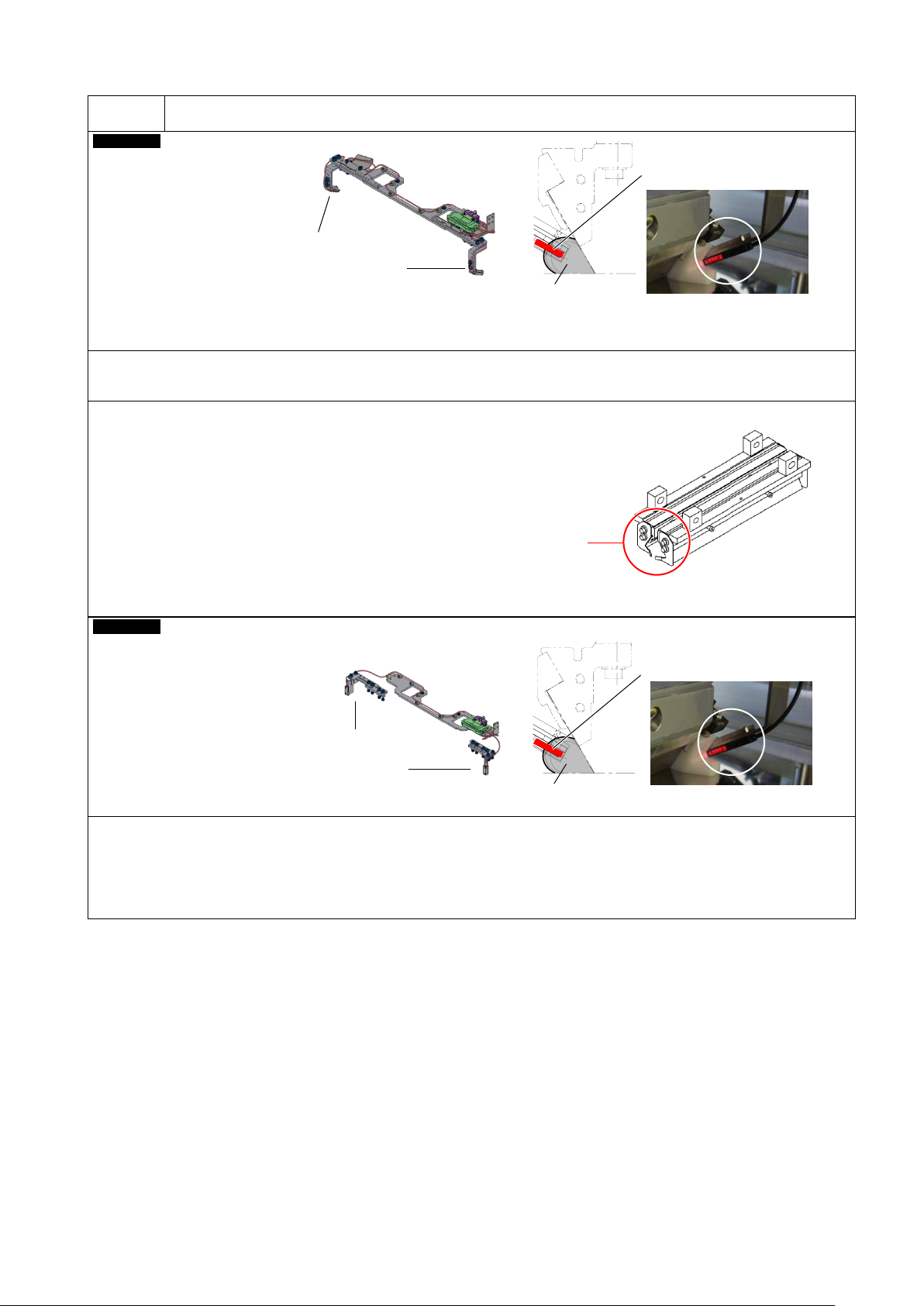

希望检测锡膏剩余量
On-site
锡膏剩余量检测传感器
刮刀支架
(外部长度切换型)
＋锡膏转载对应
・
当选择了「锡膏转载单元」时、需要使用锡膏剩余量检测传感器时，请选择本选购件。
・
选择本选购件时，请务必同时选择「选购件用增设板」、「选购件用增设板&增设箱」。
・
本选购件含有「锡膏剩余量检测传感器用侧面板」，
1
套(
4
个)。
如需追加，请另行咨询 (个别规格)。
※ 检测锡膏剩余量时，标准规格的侧面板不能用。
※ 使用防侧漏块
(
先进型
)
时，需取下锡膏防侧漏块。
On-site
锡膏剩余量检测传感器
角度可变刮刀
＋锡膏转载对应
・
可安装角度可变刮刀＋锡膏转载的规格。
・
当选择了「角度可变刮刀对应」以及「锡膏转载单元」、
需要使用锡膏剩余量检测传感器时，请选择本选购件。
・
选择本选购件时，请务必同时选择「选购件用增设板」、「选购件用增设板&增设箱」。
锡膏
线性传感器
(带有污垢检测功能)
锡膏
线性传感器检测范围
锡膏高度
: 12 mm ~ 18 mm
线性传感器
(
带有污垢检测功能
)
线性传感器检测范围
锡膏高度
: 12 mm ~ 18 mm
刮刀支架
锡膏剩余量检测传感器用侧面板
NPM-GP/L 2022.0928
- 69 -
C-2
希望提高网板与基板的密着性，提升印刷品质。
On-site
网板高度检测功能
・
在生产前的校正时，通过激光检测高度，可以控制支撑单元的高度，使基板和网板的密着性保持最佳状态。
・
选择本选购件时，请务必同时选择「选购件用增设板」、「贴装头
X
驱动单元」。
激光检测单元
基板
网板
补正
补正
密着
NPM-GP/L 2022.0928
- 70 -
C-3
长时间连续运转。希望保持一定的锡膏量。
On-site
开孔瓶式锡膏自动供给单元
・
直接设置锡膏瓶进行供给。
(
搅拌锡膏后进行设置。
)
・
设置
2
个锡膏瓶的话，约可连续运转
4
小时。
・
因为不使用焊膏供给的管嘴，所以不需要清扫等的维护。
・
选择本选购件时，请务必同时选择「选购件用增设板」、「贴装头
X
驱动单元」，
以及与选购件相匹配的「锡膏剩余量检测传感器」。
・
印刷中的锡膏高度通过数据设定，在其设定数值以下时进行锡膏供给。
(
锡膏高度
: 12 mm ~ 18 mm)
・
横向
(X
方向
)
移动的同时均一供给锡膏。
(
最大供给范围
: L=300 mm)
从锡膏的初期投入到生产中的自动供给，都可以对应。
・
锡膏的自动供给时，供给时间被计算到印刷速度内。
※ 关于开孔瓶，焊膏制造商已经对其形状进行了统一。
购入时，请向焊膏制造商询问是否能以开孔瓶的形式供给。
※
低粘度、非松香系列
(
放入树脂的
)
焊膏有时不能使用。事前请与我们商谈。
※
根据锡膏的物理性质、特性、锡膏容器的形状，供给后，可能多有从容器开口处锡膏滴落的情况发生。
因可以事前确认所使用的锡膏，请咨询担当人员。
锡膏瓶
锡膏剩余量检测传感器
