NPM-GP/L 2022.0928
- 1 -
1.
概要
NPM-GP/L
通过自动化与生产线解决方案，通过无技术熟练化实现最大化
O.E.E
的锡膏印刷机。
※
O.E.E
（设备综合效率）：
overall equipment effectiveness
■

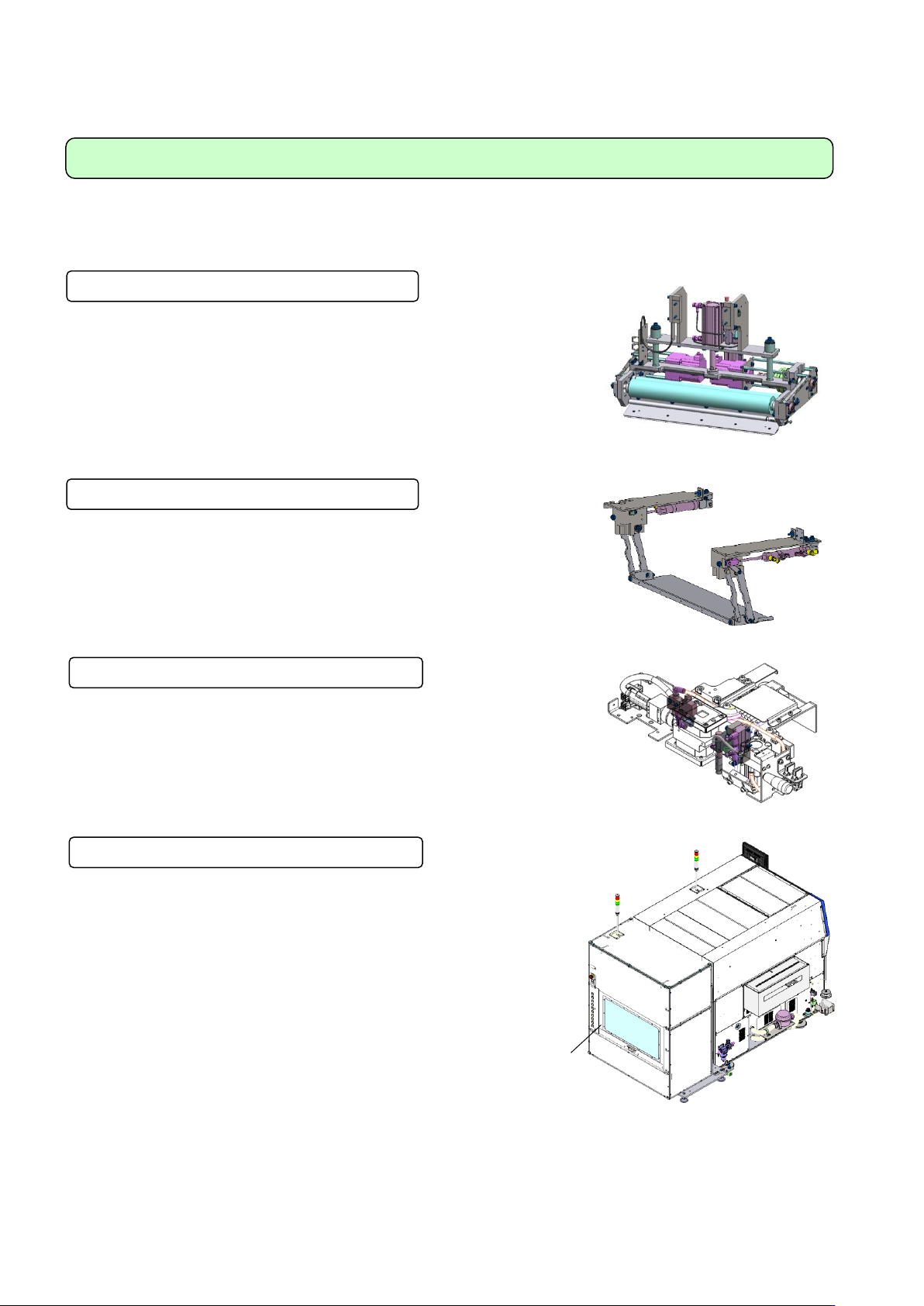

生产时间的扩大
（１）
生产时间的扩大／机种切换作业的自动化
将机种切换中必要的作业自动化，减少设备运转损失和操作失误。
・
锡膏转载（选购件）
印刷后自动回收网板上的锡膏，自动将锡膏回收后转移到下一机种网板上。
・
防锡膏掉落盖（选购件）
防止附着在刮刀上的锡膏掉落到网板或设备内。
・
支撑销自动交换（选购件）
机种切换时，自动回收・自动配置支撑销。
・
网板交换器（选购件）
设备后方搭载着最多可存储 10 张的料箱。
生产结束后自动将网板收纳到料箱中，将下一机种使用的网板设置到设备中。
（２）
生产中的作业自动化
将生产中必要的作业自动化，减少设备性能损失。
・
开孔瓶式锡膏自动供给单元（选购件）
从锡膏瓶下面的孔洞中自动供给锡膏。
与残量检测传感器组合，保持网板上锡膏的适量。
・
无纸化清理单元（选购件）
不使用清洁纸・溶剂的清洁。
减少纸・溶剂用量。
※如需使用锡膏以外的材料（粘着剂、助焊剂、膏状树脂等），请事先与本公司洽谈。
・
防侧漏块（选购件）
用磁石的反作用力和网板接触，抑制印刷时锡膏侧漏。
简单的构造，清扫时也很简单。
（３）
设备状态监控（预防・预知保全）
通过监控设备状态，在合适的时机进行维护，扩大生产时间。
・
APC-5M
功能：予防・予知保全（选购件）
可使用运转距离监控／基板传送状态监控／照相机状态监控／鼓风机运转时间计测／
基板夹具污垢检测(选购件)／基板夹具动作监控／真空开始时间监控／
真空泵运转时间计测功能／基板夹具高度检测 (*)
*
需要有网板高度检测功能 (选购件)。
NPM-GP/L 2022.0928
- 2 -
■
安定维持高品质印刷
通过能够实现高品质印刷的各种功能与能够对应
5M
变化的安定印刷，削减不良损失。
（１）
高品质印刷
通过各种各样的功能实现高品质印刷。
・
新操作画面
使用大型触显示器（
15
英寸），大幅度提高操作性・视认性。
・
顶部 / 侧面夹具（选购件）
通过从上方压基板侧面，提高弯曲基板的印刷品质。
可选择基板上面限制、侧面限制。
・
角度可变刮刀（选购件）
可以以
1
度刻设定
45
度～
70
度的范围。
通过
APC-F.B.
（体积）（许可证），根据锡膏检查装置的体积结果自动变更角度。
・
尖端弯曲高填充刮刀（选购件）
通过刀片尖端的弯曲，使填充性能得以提高的金属刮刀。
与一般的金属刮刀一样，使用方式简单。
・
物料校对（选购件）
防止锡膏、网板、刮刀、支撑区块的物料校对错误。
错误校对、未校对时，设备会停止。
・
基板吸着鼓风机（切换式）（选购件）
通过鼓风机制造从网板到基板的空气流，提高锡膏的转印量。
（２）
APC-5M
（安定生产）
监控 5M 的变化，自动变更设备参数。
・
锡膏黏度反馈
-U
（选购件）
测量网板的锡膏黏度，如果在合适黏度范围外会显示警告。
・
网板张力反馈
-U
（选购件）
设置网板时测试网板张力，变更为最合适的脱板动作。
・
溶剂排出量反馈（选购件）
监控湿式清洁时溶液的排出量，保持其合理量。
■
生产线解决方案的对应
通过与锡膏检查装置的
M2M
（
Machine to Machine
），实现生产线上的高品质生产。
・
APC-F.B.
（位置）（选购件）
根据锡膏检查装置的结果，自动补正印刷位置。
・
APC-F.B.
（体积）（选购件）
根据锡膏检查装置的结果，自动补正体积。
APC-F.B.
(体积)是通过刮刀角度的变更进行体积控制，因此能顺利地达到・维持最佳状态。
・
印刷条件最优化控制（
APC-5M
）（选购件）
根据锡膏检查装置的结果，按照印压・刮刀速度・脱板速度各自条件进行变更，
从而达到・维持最佳状态。
NPM-GP/L 2022.0928
- 3 -
2.
特征
生产时间的扩大
（１）
生产时间的扩大／机种切换作业的自动化
将机种切换中必要的作业自动化，减少设备运转损失和操作失误。
锡膏转载（选购件）
印刷后自动回收网板上的锡膏，
自动将锡膏回收后转移到下一机种网板上。
防锡膏掉落盖（选购件）
通过可动式盖，防止附着在刮刀上的锡膏掉落到网板或设备内。
支撑销自动交换（选购件）
机种切换时，自动回收・自动配置支撑销。
网板交换器（选购件）
设备后方搭载着最多可存储 10 张的料箱。
生产结束后自动将网板收纳到料箱中，
将下一机种使用的网板设置到设备中。
自動式トップ/サイドクランパー
网板交换器
