NPM-GP/L 2022.0928
- 19 -
■
有关湿式清洁溶剂的注意事项
・
溶剂从安全性考虑请使用「水溶性溶剂」。
・
可燃性溶剂有引火的可能，请绝对禁止使用。
・
丙酮、甲醇
(
木醇
)
，是发生故障的原因，请绝对禁止使用。
・
请勿使用乙醇
(
乙基酒精
)
或者
IPA (
异丙醇
)
，还有乙醇和
IPA
的混合液。
(
不适合
CE.)
・
如果使用了容易产生静电的清洁纸和可燃性的溶剂，很能会导致冒烟・起火等重大事故，
请绝对禁止使用。
Remarks
•
[
推荐溶剂
]
VIGON@UC 160 (
生产厂家
: ZESTRON Corporation.)
•
有关网板清洁的考虑方案
干式
:
锡膏粒子和助焊剂的清除
(
网板开口部和网板背面
)
湿式
:
薄膜状剩余助焊剂的清除
(
网板背面
)
锡膏粒子易附着于网板背面的原因
NPM-GP/L 2022.0928
- 20 -
■ 清洁模式设定（无纸化清理单元时）
清洁的方向是、仅是从网板的里侧到前侧。
设定无纸化清理单元的清洁条件。
根据清洁间隔可以设定 2 种条件。
设定项目
内 容
间隔
设置是否需要每隔几张印刷动作之间进行清洁。
最多可设置 255 张。
次数
清洁动作的次数。最大可以设定至 10 次。
速度
清洁的速度。可以设定为 10 mm/s ~ 200 mm/s.
吸引
清洁时、可以选择是否要进行吸引。
请务必确保最后一次清洁动作，设置为「吸引 OFF」。
间隔
（吸嘴清扫单元）
设置是否需要每隔几次清洁动作之间清扫吸嘴。
次数
（吸嘴清扫单元）
吸嘴的清扫次数。最大可设定至 10 次。
■
清洁条件（无纸化清理单元的情况）
＜推荐条件＞
清洁条件
间隔
(枚)
动作回数
速度
(mm/s)
吸引
类型 1
1～2
第 1 回
60
ON
第 2 回
60
ON
第 3 回以后
-
-
类型
2
OFF
-
-
-
※无纸化清理吸嘴清扫单元的推荐条件如下。
・间隔：
1
次
・动作次数：
3
次
NPM-GP/L 2022.0928
- 21 -

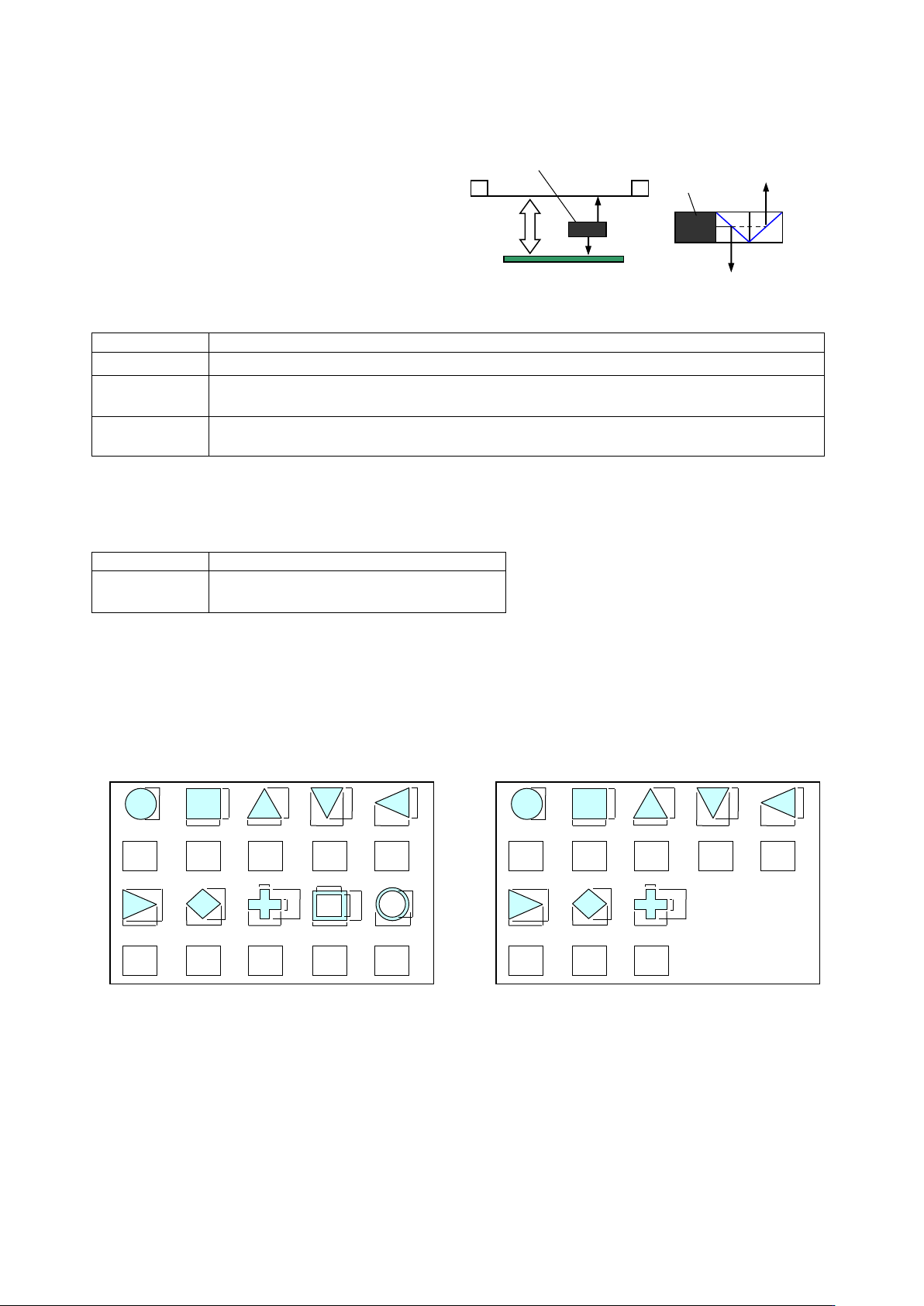

4.5 识别标记规格
■
识别方法
使用
1
台照相机进行网板识别和基板识别。
・
网板识别
:
从网板下面识别网板识别标记。
・
基板识别
:
每个循环识别基板。
■
网板识别
项 目
内 容
对象标记
在网板开口部或者网板下面用树脂作成的识别标记
标记尺寸
0.12 × 0.12 mm ~ 1.5 × 1.5 mm
(
φ
0.2 mm ~
φ
1.5 mm)
整体校正的标记尺寸
(a ~ d)
的设定可能范围是
0.5 mm ~ 1.8 mm
网板材质
SUS
、添加剂
使用树脂网板时，随「网板颜色」「网板表面状态的光泽状态」不同，有时无法识别。
※ 使用网眼网板时，请另行咨询。
■
基板识别
识别每个循环基板，调整与网板的位置。
项 目
内 容
补正量
X, Y
方向
: ±5.0 mm
以内
θ
方向
: ±1.2°
以内
■
整体校正功能
在与基板识别标记相同位置有识别标记的网板，通过「整体校正功能」简单进行基板和网板的位置调整。
・
只有在印刷面有识别标记的网板开口部，使用识别标记。
这时不可使用整体校正功能。
・
整体校正能使用的标记，如下所示。
【基板侧】
形状指定
【网板侧】
形状指定
a
b
d
c
a
b
d
c
a
b
8
9
10
b
a
a
a
b
b
b
a
2
3
4
5
1
b
a
a
b
6
7
a
a
b
d
c
8
b
a
a
a
b
b
b
a
2
3
4
5
1
b
a
a
b
6
7
a
识别照相机
照相机
基板识别
网板识别
