NPM-GP/L 2022.0928
- 52 -
■

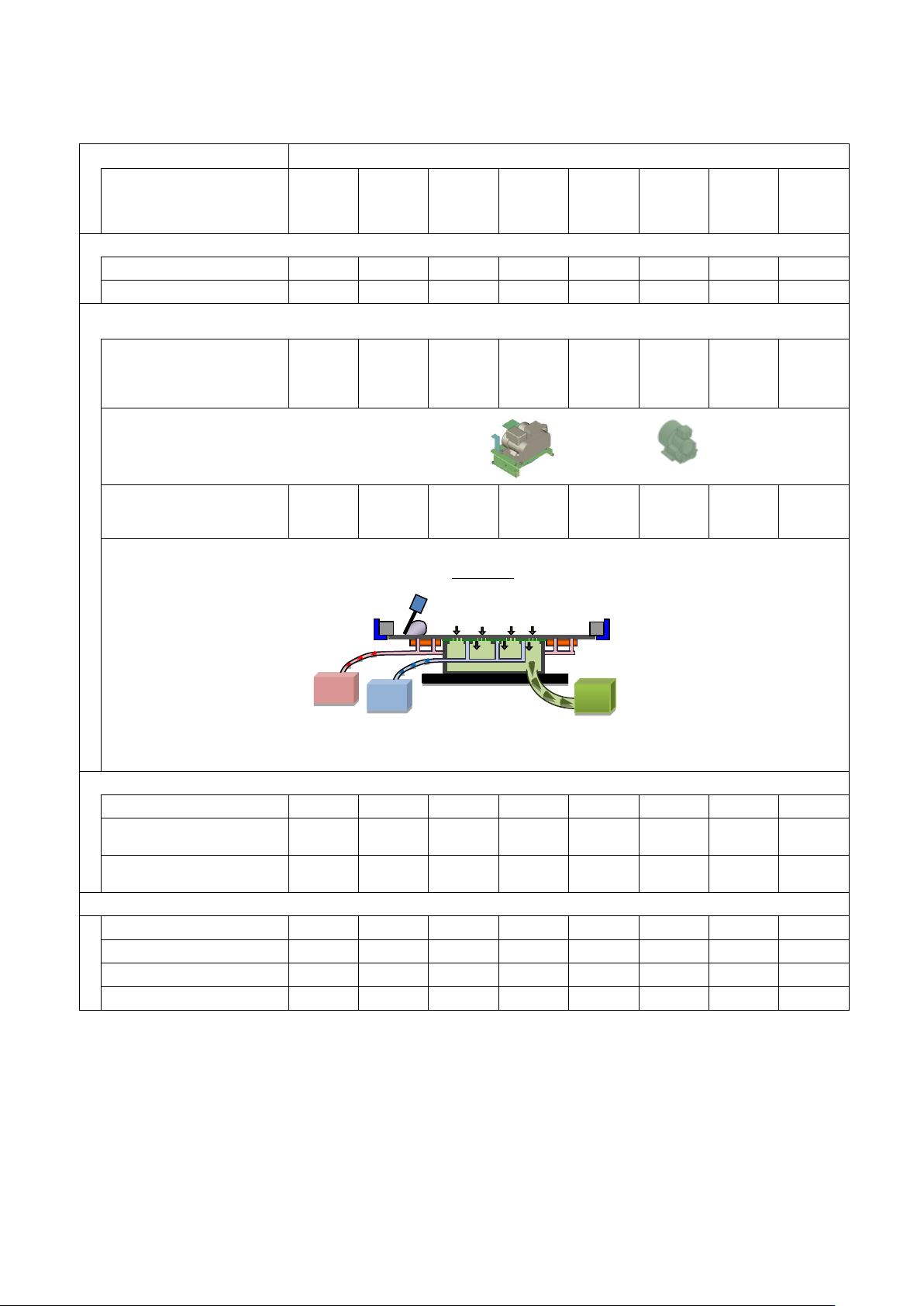

推荐选购件
请根据客户的生产品种、使用材料
(
锡膏，网板、基板等
)
选择选购件。
项
目
业界・生产品种
选购件
大型
EMS
手机
PC
中国系
EMS
手机
PC
东亚地区
生产商
日系
生产商
车载
电子器件
电路板
AV
家电
LED
网板清洁
标准吸嘴
○
○
○
○
○
○
○
○
无纸化清理吸嘴
○
○
○
○
---
---
○
○
网板吸着
+
基板吸着
(
推荐选择与客户现有印刷机规格相同的选购件。
)
・
真空泵
・
鼓风机
・
基板吸着箱
・
基板弯曲矫正单元
○
---
○
○
○
---
---
---
通过真空泵或者鼓风机吸引基板，以喷射器
(
夹具
)
吸引网板。
以真空泵吸引时，通过真空传感器检查基板的吸引状态。
・
混合吸着（鼓风机＋真空泵）
・
基板吸着箱
・
基板弯曲矫正单元
---
○
○
---
---
---
---
---
基板夹具
(
作为标准配置，支持网板吸着
)
付爪夹具
○
○
---
○
○
---
---
---
自动式
顶部/侧面夹具
---
---
---
---
○
---
---
---
固定式
顶部/サ侧面夹具
---
---
○
---
---
---
---
---
刮刀
金属型刮刀
○
○
○
○
○
○
○
○
塑料型刮刀
---
---
---
○
○
○
---
---
金属型刮刀
(t=0.3 mm)
○
○
○
---
---
---
○
○
角度可变刮刀
○
○
---
---
---
---
---
---
混合吸着
真空泵
鼓风机
真空泵
喷射器
鼓风机
NPM-GP/L 2022.0928
- 53 -
A-1
使基板传送生产线高度高于地面
930 mm/ 950 mm
。
Factory
传送生产线
930 mm
对应
传送生产线
950 mm
对应
・
标准的传送高度是高于地面
900 mm
(
调整范围
887 mm ~ 920 mm)
。
A-2
在印刷机内部设置照明。
Factory
内部照明
(LED
型
)
・
如果内部没有照明，印刷机内部与周围的亮度相比大约暗
200 lx ~ 300 lx
。
B-1
希望使用
29
英寸以外的网板。
Factory
通用网板支架
对象网板尺寸
・
736 × 736 mm
・
750 × 750 mm
・
650 × 550 mm (
横长·纵长
)
・
600 × 550 mm (
横长
)
・
736 × 584 mm (
横长·纵长
)
・
584 × 584 mm
・
使用
29
英寸
(736 × 736 mm)
以外的网板时，请必须选择此选购件。
・
切换不同尺寸的网框时，无需工具即可进行。
・
选择本选购件时，请务必同时选择「网板自动定位」。
Factory
通用网板支架
（自动化选购件对应）
对象网板尺寸
・
736 × 736 mm
・
750 × 750 mm
・
650 × 550 mm
(横长･纵长)
・
600 × 550 mm
(横长)
・
736 × 584 mm
(横长･纵长)
・
584 × 584 mm
・
选择「网板交换器」或者「锡膏转载单元」时，请务必选择本选购件。
・
切换不同网框的尺寸时，无需工具即可进行。
・
选择本选购件时，请务必同时选择「网板自动定位」。
Factory
网板自动定位
・
根据基板数据，自动进行网板
Y
方向的定位。
・
使用「通用网板支架」时，请务必选择本选购件。
NPM-GP/L 2022.0928
- 54 -
B-2
选择网板清洁单元。
On-site
网板清洁单元
(L=540 mm
对应
)
・
附有清洁纸
(L=540 mm) 1
卷。
・
附带
1
套
(2
个
)
清洁吸嘴用软垫
(L=540 mm).
On-site
网板清洁单元
(L=370 mm
对应
)
・
附有清洁纸
(L=370 mm) 1
卷。
・
附带
1
套
(2
个
)
清洁吸嘴用软垫
(L=370 mm).
On-site
网板清洁单元
(L=540 mm + L=370 mm
对应
)
・
请在对应多种基板尺寸的情况时选择。
・
通过更换部件，可以对应各种基板尺寸和网板框尺寸。
・
附有清洁纸
(L=540 mm
、
370 mm)
各
1
卷。
・
清洁吸嘴用软垫
(L=540 mm
，
370 mm)
各附带
1
套
(
共计
4
个
)
。
※
变更尺寸时，请必须更换以下所有部件。
更换部件
:
真空吸嘴、点胶嘴、清洁纸、清洁纸支架
Factory
・
使用鼓风机进行吸引。
鼓风机
Factory
・
使用喷射器进行吸引。
(
最大空气消耗量
: 400 L/min)
・
对象是比较大的开口部的吸引。进行
0.4 mm
间距
以下的
QFP/CSP
等印刷时，请选择「鼓风机」。
喷射器
Customer
清洁纸
: 540 mm
清洁纸
: 370 mm
・
需要时请选择追加。
