NPM-GP/L 202 2.0 928 - 87 - 12.2 空 气投入部 过滤器 调压阀 客户准备 附属于设备 工厂侧管道连接 直径 : Rc3/8 30SM (NITTO KOHKI) 30PM (NITTO KOHKI) 空气软管 ( 选购件 )
NPM-GP/L 2022.0928
- 86 -
12.
电源・空气投入部・生产线信号连接・生产线传送规格
12.1 电源投入部
电源是
3
芯电缆，使用
5.5 mm
2
的电缆，并且使用专用工具进行连接。
如左下图所示, 请夹紧电缆进行配线。
1.
电缆外径尺寸
:
φ
13.5 mm ~
φ
18.0 mm
2.
请必须用电缆夹具固定电缆，不使其被拖拉
(100 N)
、转动而发生移动。
■
端子台连接时的注意
端子连接管脚
(
推荐
)
生产厂家
: PHOENIX CONTACT
型号
: 3.5 mm
2
~ 5.5 mm
2
AI 4-12 GY
5.5 mm
2
~ 6.0 mm
2
AI 6-12 YE
1. 请直接连接 1 次电源端子台。
请连接 L1, L2, PE 端子。
2.
请用
50N
的力拉电缆，确认其牢固固定。
Remarks
•
请客户准备电源电缆。
电缆夹具
(
前面
)
电源投入部（仅前侧）
1 次电源端子台
(处于外罩内测。)
※
未附带电源电缆。
NPM-GP/L 2022.0928
- 87 -
12.2 空气投入部
过滤器
调压阀
客户准备
附属于设备
工厂侧管道连接
直径: Rc3/8
30SM
(NITTO KOHKI)
30PM
(NITTO KOHKI)
空气软管
(选购件)
NPM-GP/L 2022.0928
- 88 -

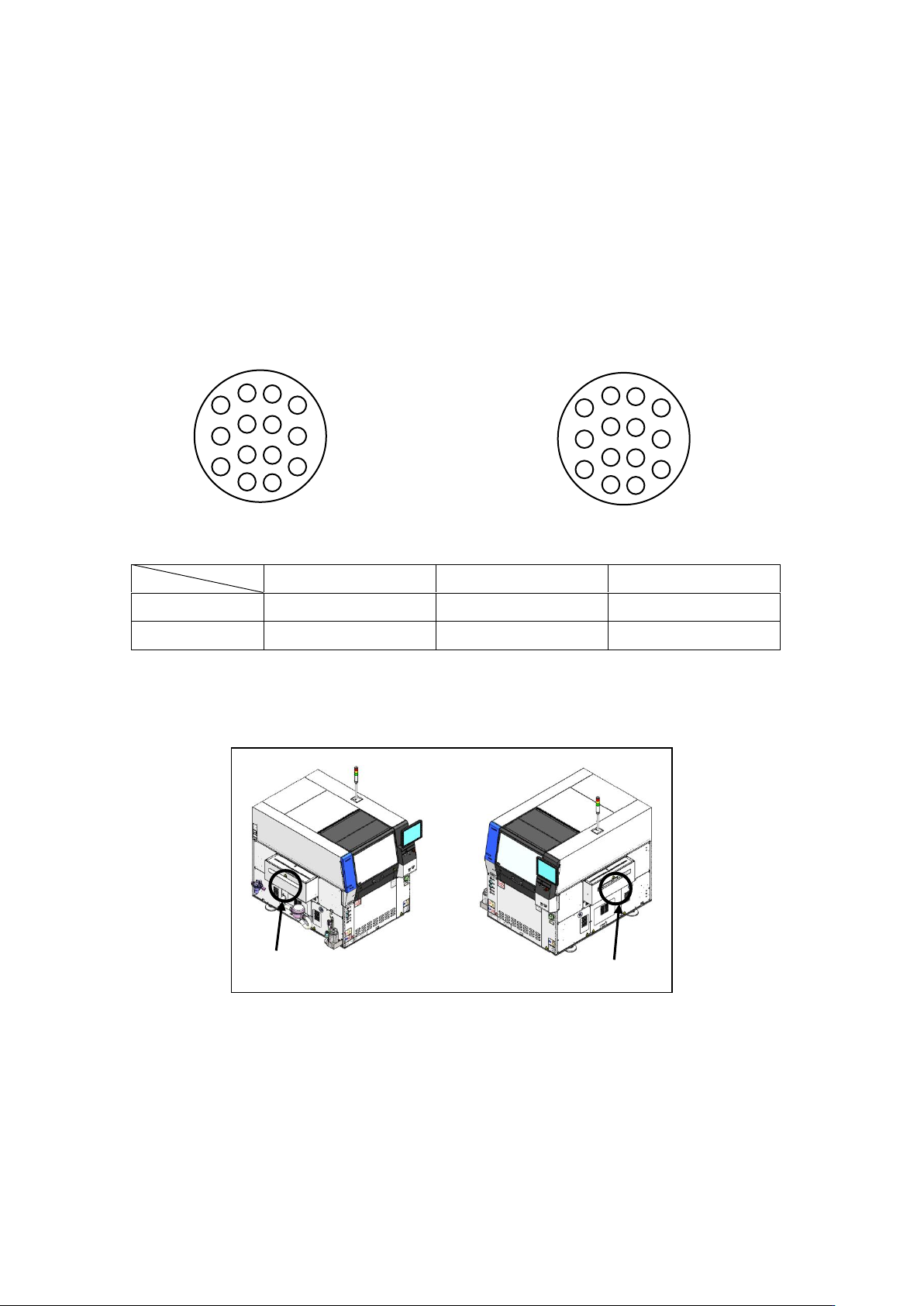

12.3 生产线信号连接
■ NPM-GP/L 生产线信号规格（共通规格）
・连接器的连接针排列顺序
SMEMA 的连接器是 AMP 简易型。
■从连接器接口处看到的针脚排列。
连接线侧的针脚排列（公接头） 设备侧的针脚排列（母接头）
■连接线侧与设备侧的部件型号
连接器
针脚
应力消除件
连接线侧
AMP 206044-1
AMP 1-66103-8
AMP 206070-8
设备侧
AMP 206043-1
AMP 1-66105-9
-
■
SMEMA
连接器位置（左右传送带下部）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
3
2
1
7
6
5
4
11
10
9
8
14
13
12
SMEMA 连接器（-XL）
SMEMA 连接器（-XR）
