基板吸着箱设计步骤
■
安装方法
No
名称 型式 类型
① 连接
M-5HL-6-X93
混合吸引用
② 连接
KQ2T06-08A (SMC)
混合吸引用
KQ2E08-00A (SMC)
混合吸引用
KQ2H08-01AS (SMC)
常规类型用
④ 管
TU0604B (SMC)
混合吸引用
⑤ 管
TU0605B (SMC)
通用
⑥ 插头 KQ2P08 (SMC) 通用
③
连接
①连接
②连接
③连接
④管(
φ
6)
⑤管(φ8)
连接
(⑥安装部)
上板
安装螺栓
※此插图为混合吸着用吸着箱。
●插头用在不接管的连接部处。
NPM-GP/L 2022.0928
- 101 -
■基本规格尺寸① (混合吸着类型：鼓风机+真空泵吸引)
(
单位
: mm)
基本规格尺寸
1
鼓风机吸着规格
混合吸着类型
（鼓风机、真空泵共同吸引）
●此吸着箱是和
NPM-GP/L
、
SPG2
、
SPV
、
SPV-DC
共用的。
●如希望在其他机型上使用，请另行商谈。
●关于上板的吸引孔
・从侧面吸引
(
真空泵
)
，请设置于基板下面。
・从箱下面吸引
(
鼓风机
)
，
请设置于基板下面，及基板间隙，基板外围等处

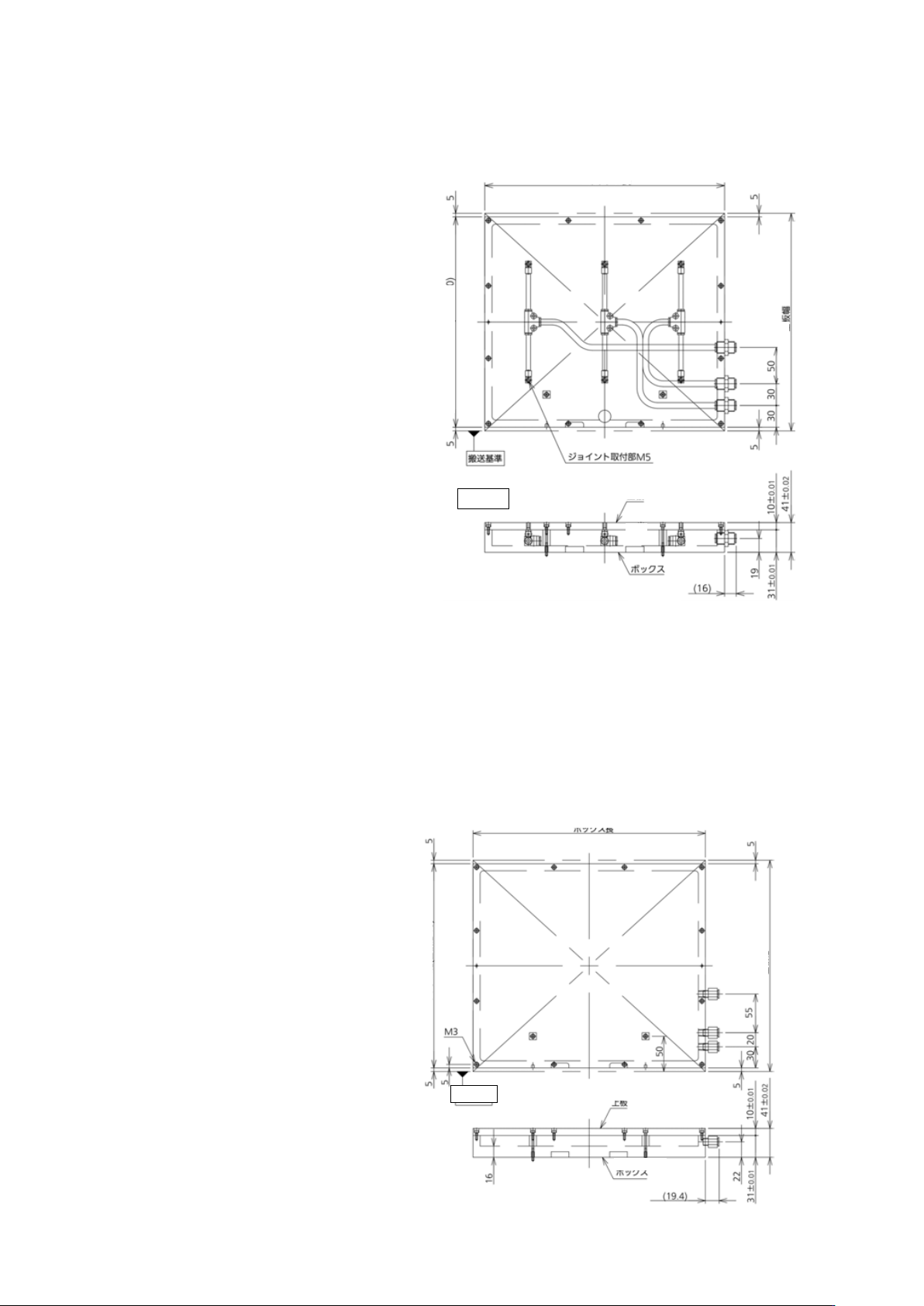

■基本规格尺寸②（只用真空泵吸引）
(
单位：
mm)
基本规格尺寸
2
真空泵吸引规格
常规类型
●使用基板的宽度需符合图中的「基板宽度」。
●箱长须在
510mm
以下。
●与
SP28P-D
以前的机型一起使用时，
基板吸着箱上需要留出避开传感器的部位，
请另行商谈。
基板宽度
上板
箱体
传送基准
吸着箱 c 宽(基板宽-10)
箱长
箱长
吸着箱宽
(基板宽-10)
传送基准
箱体
上板
连接安装处 上板 M5
基板宽度
NPM-GP/L 2022.0928
- 102 -

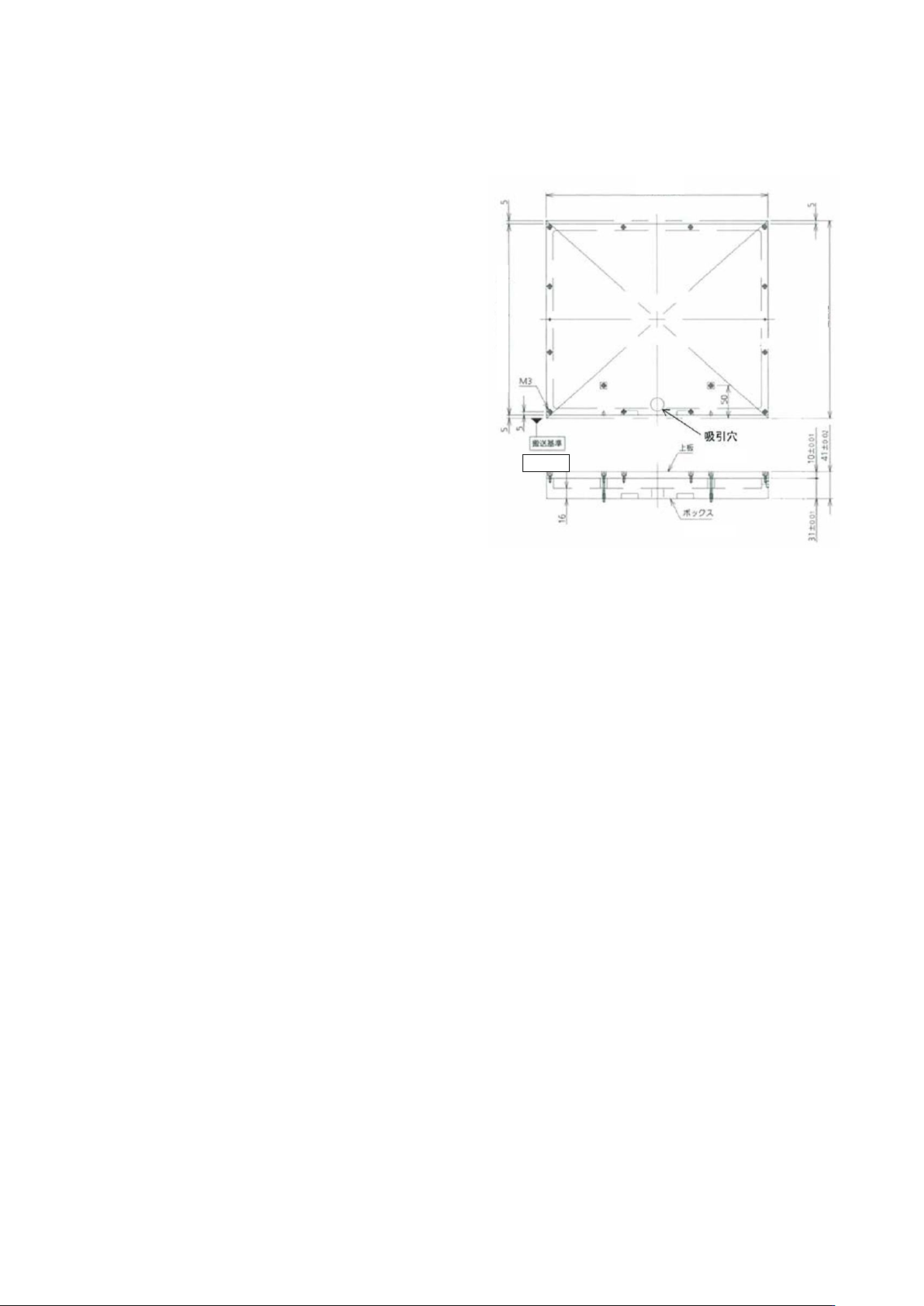

■基本规格尺寸③（只用鼓风机吸引）
(
单位：
mm)
基本规格尺寸
3
鼓风机吸引规格
（仅通过鼓风机吸引）
●
NPM-GP/L
、
SPG2
、
SPV
、
SPV-DC
专用设计的箱子。
●虽然
SPG
上也可以用，
在其他机型上使用，请另行商谈。
●关于上板的吸引孔
・从箱下面吸引(鼓风机)，
请设置于基板下面，及基板间隙，基板外围等处
吸引孔
传送基准
基板宽度
吸着箱 c 宽(基板宽-10)
箱长
箱体
