NPM-GP/L 2022.0928
- 78 -
D-1
获取来自其他厂家检查机的信号。
Factory
获取清洁信号
・
从其他厂家检查机获取错误信号，可以发出进行网板清洁，停止机器（循环停止）等命令。
D-2

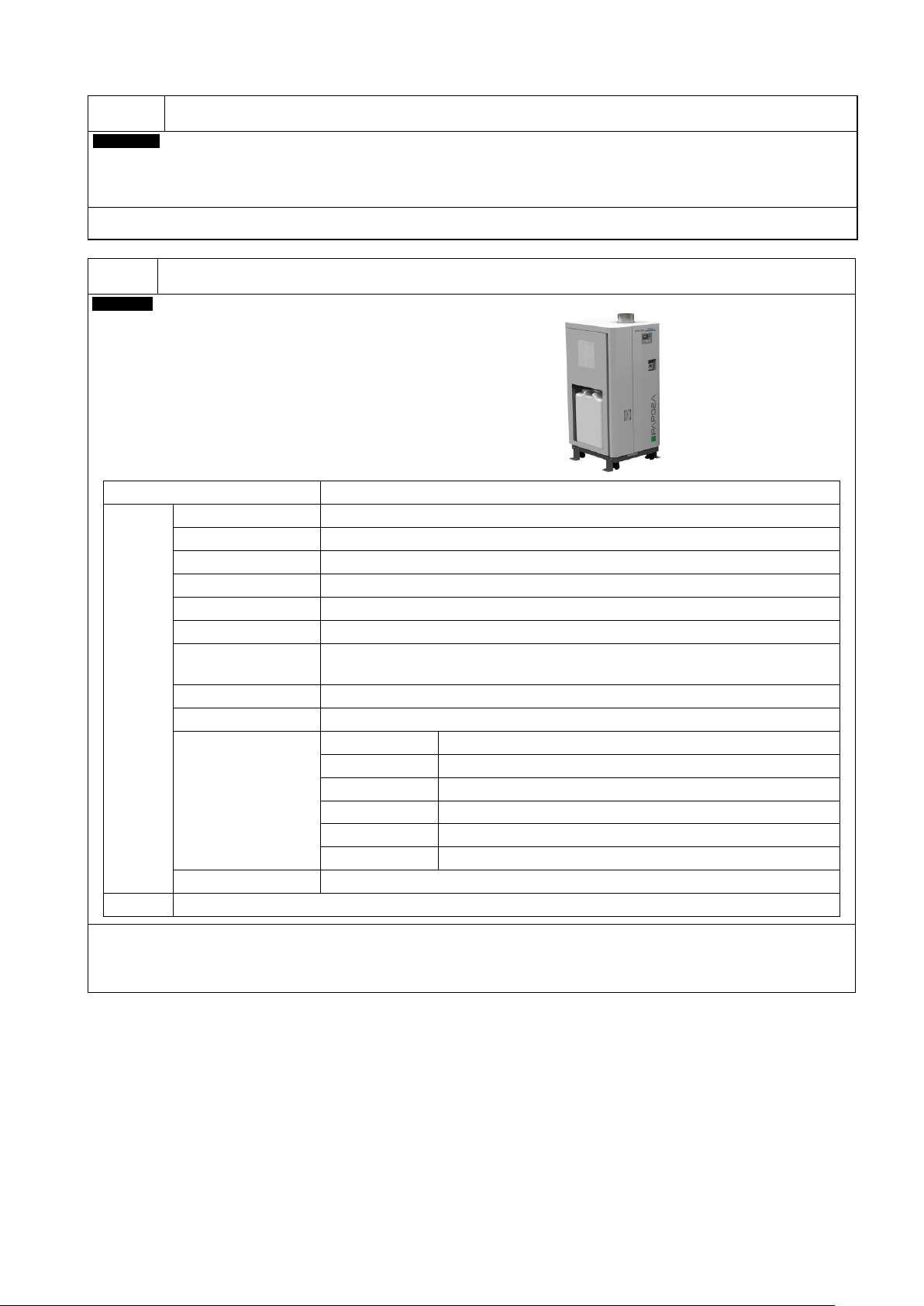

安装调温单元。
Factory
调温单元
(
PAP02A-SPH
) +
反应槽
※ 不附属电源电缆。
•
推荐使用
3
芯电缆，
2 mm
2
以上的电缆连接电源。
•
电源接入部为
M5
，地线为
M4
的端子台。
※ 压缩器的启动电流为
13 A
。
(
输入电压为
AC 200 V
时
)
在选定
1
次电源
AVR(
稳定性电源
)
等的容量时请加以考虑。
项 目
规 格
主体
电源
单相
, AC 200/ 220/ 230/ 240 V ±10 V
50/ 60 Hz (
与主体分开供给
)
额定容量
3.0 kVA
冷却能力
1.5 kW (50/ 60 Hz)
制冷剂
R410A
加热能力
1.7 kW
线圈翅片式加热器
送风机风量
1.5 ~ 2.5 m
3
/min (50/ 60 Hz)
灰尘・臭气对策
吸入：无纺布
过滤器：滤网
设备内控制温度
22 °C ~ 28 °C (
周围温度
: 20 °C ~ 30 °C)
排水罐容量
17 L
保护装置
主回路
漏电断路器
(15A)
，保险丝
压缩机
过电流继电器，过载保护器
送风机
过电流继电器，温度保护器
冷凝风机
温度保护器
加热器
防止过度升温控温器
制冷回路
高压压力开关
重量
83 kg
附属品
预备过滤器／排气管
・
调温单元在印刷机的左右可任意设置。
・
在工厂的温度管理环境下，不需要调温单元。
・
1
年或
1
天中若是在
10 °C
左右室温变化的环境，请务必使用。
NPM-GP/L 2022.0928
- 79 -
D-4
希望确认印刷机内的温度和湿度。
Factory
温湿度检测传感器
・ 印刷机内的温度和湿度可以通过触摸屏显示。
・ 调温单元，因为使用的温度计不同，值不同。
・ 因不作为矫正对象，所以显示的数值是参考值。
D-3
希望可以从
NPM-GP/L
主机控制调温单元的
ON/ OFF
。
Factory
调温单元连动
・
如果打开印刷机主机电源，调温单元也随之启动。
如果关闭印刷机电源，调温单元在冷却运转后自动停止。
・
从调温单元发出的警告显示在印刷机的触摸屏。(如果在生产中有警告显示，则循环停止)
NPM-GP/L 2022.0928
- 80 -
D-5

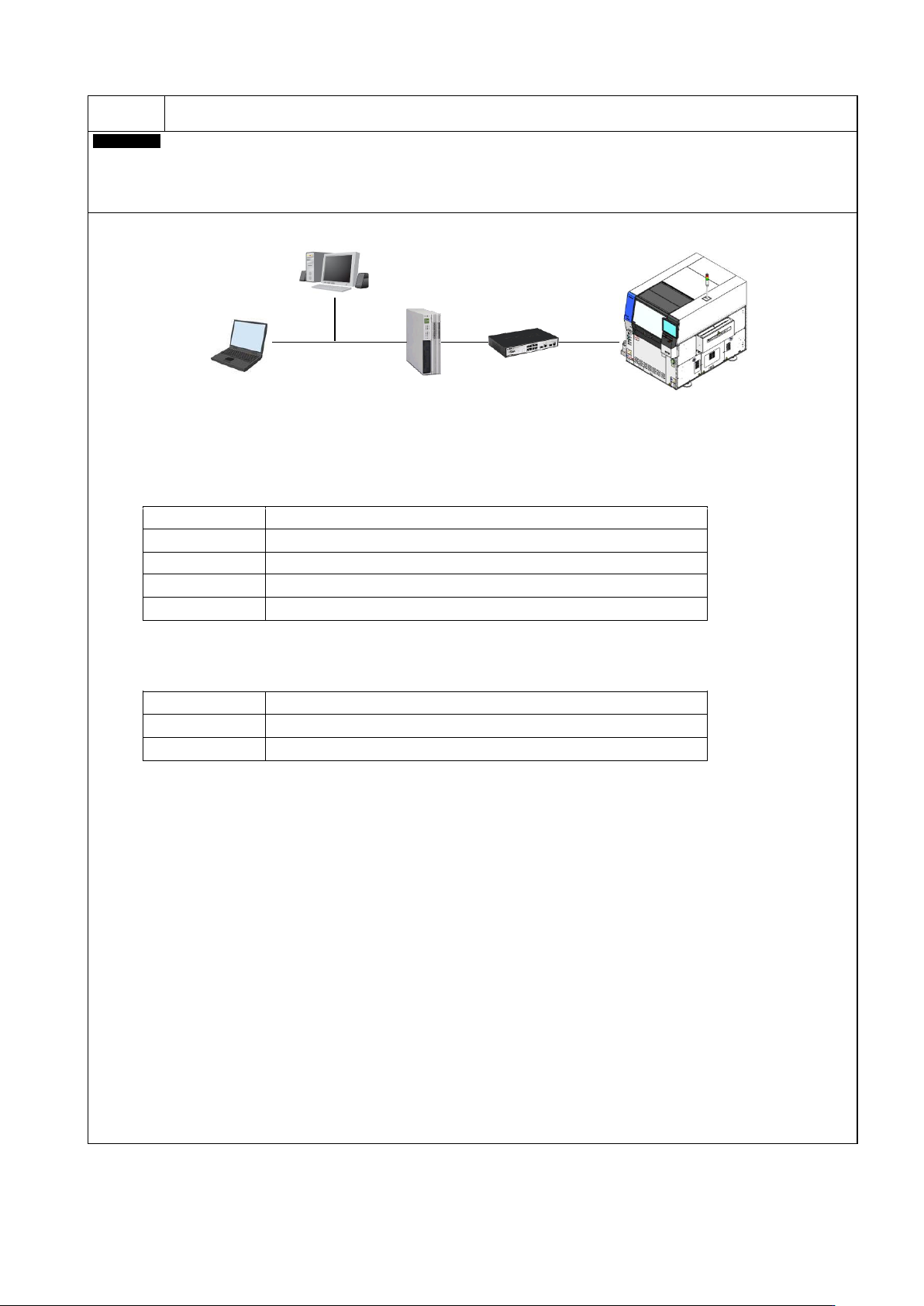

希望离线编制数据。希望确认生产管理信息。
On-site
LNB
对应（许可证）
FA
电脑
HUB
・
FA
电脑
具有生产线服务器功能的
FA
专用电脑。有安装
LNB
。
FA
电脑基本规格
型号
FC-E27B-GL2CP7 (NEC 制)
辅助记忆装置
内藏 HDD: 500 GB 2 台标准实装 (Mirroring 规格)
OS
Miracle Linux (Version 6)
外形尺寸
W 100 × D 360 × H 310 mm
重量
10.0 k
g
※ 电源电缆请客户准备。
・
HUB
HUB
基本规格
规格
IEEE802.3
基准
数据传送率
10BASE-T/ 100BASE-TX/ 1000BASE-T (Auto
-
Negotiation)
推荐型号
DGS-1016L (D-Link
制
)
※
LAN
电缆请客户准备。
・
LNB(Line Network Box)
是连接设备和
NPM-DGS(
数据编制系统
)
的中转系统，安装在
FA
电脑中。
将复数台的设备实现生产线化，综合管理信息，进行下载生产数据和统计生产管理信息。
主要功能
:
①对设备下载生产数据之功能
②生产数据的保持和差分管理功能
③生产管理信息的保持和统计功能
④履历状况信息的保持功能
・
LWS(Line Work Station)
LWS(Line Work Station)
是，在
LNB
保存的实绩数据通过电脑
※
，能够显示。
※
请客户准备电脑。无需安装专用软件等。
详细请参照「
NPM-DGS
规格说明书」。
·
NPM-DGS
数据编制都是在数据编制系统
NPM-DGS
进行。在
NPM-DGS
作成的生产数据，通过
FA
电脑下载于设备。
在机器主体修改的数据以及校正内容，会反映在
NPM-DGS
。
※
NPM-DGS
用的硬件，请客户准备。
(NPM-DGS
是其他产品。
)
NPM-DGS
以及
NPM-DGS
相关选购件的许可证，线内每台设备都需要安装，请按设备台数购买许可证。
有关
NPM-DGS
的详细情况，请参照别册的「
NPM-DGS
规格说明书」。
LWS
设定画面
NPM-DGS
FA
电脑
HUB
NPM-GP/L
