NPM-GP/L 202 2.0 928 - 104 - （下箱 图） 基本规格尺寸 ( 鼓风机吸引 规格 ) ( 单位 :mm) 270 ( 基板宽 - 30) 290 ( 基板宽 -1 0) 材质：铝合金板 (A201 7) 处理：不要 ■设计条件 基板尺寸 (L) 350mm× (W) 300mm 避开用 箱体定位用 （仅 鼓风机吸引 时，不要 已经打开的情况下请塞 住使用）
NPM-GP/L 2022.0928
- 103 -
■基板吸着箱设计例①（混合吸着类型：鼓风机＋真空喷射器吸引）
（组装图）
(
单位
: mm)
（上板图）
上板设计例 (鼓风机吸引规格)
上板
箱体
安装间距(100 前后)
安装间距
(100 前后)
吸着箱宽
(基板宽-10)
基板宽度
传送基准
(单位:mm)
●使用基板的宽度需符合图中的
「基板宽度」。
●箱长须在 510mm 以下。
传送基准
埋头孔 深６
■设计条件
基板尺寸 (L) 350mm×
(W) 300mm
材质：铝合金板 (A2017)
处理：不要
基本规格尺寸 (鼓风机吸引规格)
箱长
NPM-GP/L 2022.0928
- 104 -

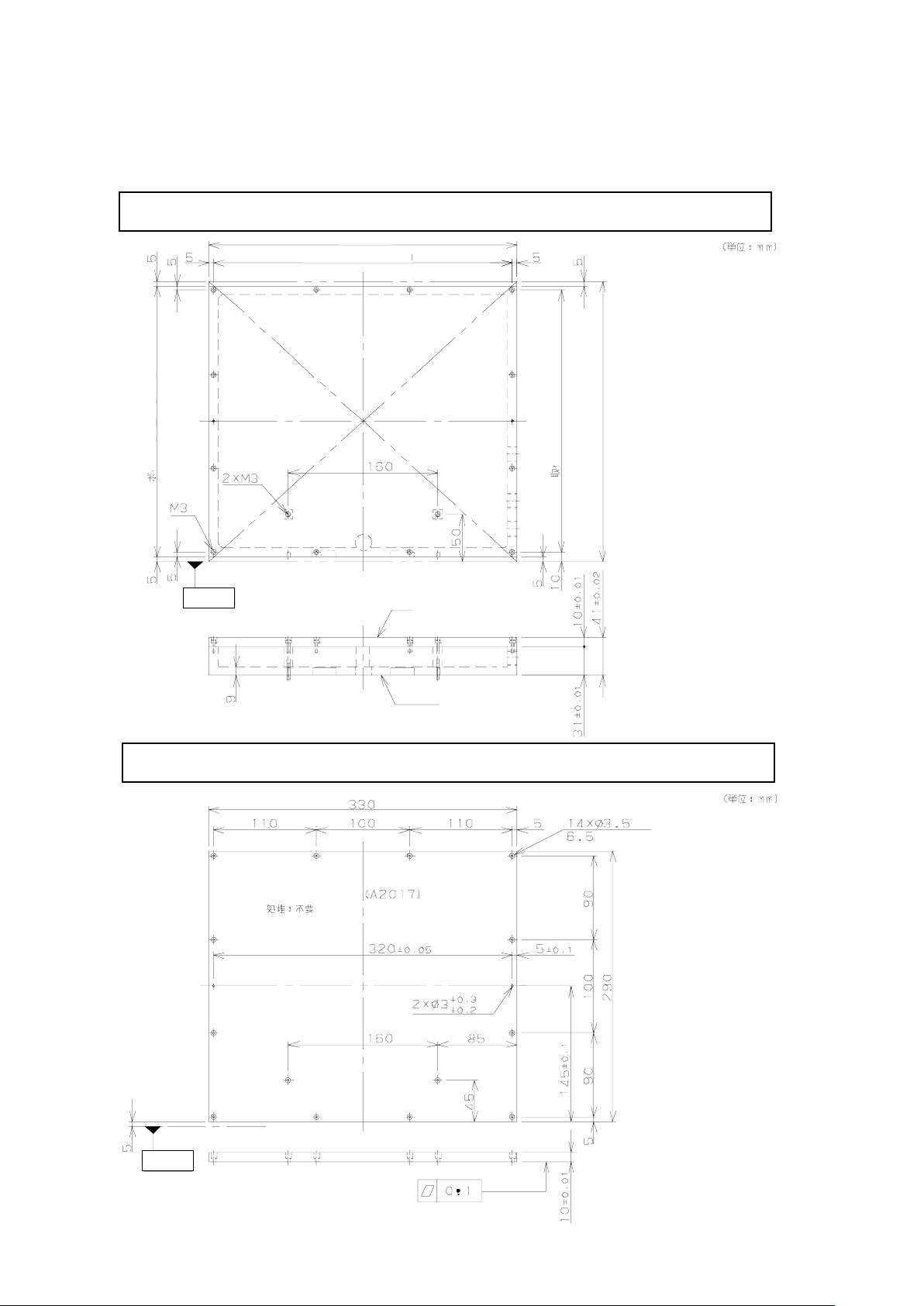

（下箱图）
基本规格尺寸 (鼓风机吸引规格)
(单位:mm)
270 (基板宽
-30)
290 (基板宽
-10)
材质：铝合金板 (A2017)
处理：不要
■设计条件
基板尺寸 (L) 350mm×
(W) 300mm
避开用
箱体定位用
（仅鼓风机吸引时，不要
已经打开的情况下请塞住使用）
NPM-GP/L 2022.0928
- 105 -
■基板吸着箱设计例②（只使用真空泵吸引）
(
单位
: mm)
（组装图）
（上板图）
基本规格尺寸 (真空泵吸引规格)
上板设计例 (真空泵吸引规格)
(单位:mm)
(单位:mm)
箱长
安装间距(100 前后)
安装间距
(100 前后)
吸着箱宽
(基板宽-10)
基板宽度
传送基准
上板
箱体
传送基准
埋头孔 深 6
材质：铝合金板 (A2017)
处理：不要
●使用基板的宽度需符合图中的
「基板宽度」。
●箱长须在 350mm 以下。
●与
SP28P-D
以前的机型一起使用
时，基板吸着箱上需要留出避开传感
器的部位，请另行商谈。
■设计条件
基板尺寸 (L) 350mm×
(W) 300mm
●与 SP28P-D 以前的机型一起使
用时，基板吸着箱上需要留出避
开传感器的部位，请另行商谈。
