NPM-GP/L 202 2.0 928 - 54 - B-2 选择网板清洁单元 。 On -site 网板清 洁单 元 (L=540 mm 对应 ) ・ 附有清洁纸 (L=540 mm) 1 卷。 ・ 附带 1 套 (2 个 ) 清洁吸嘴用软垫 (L=540 mm). On -site 网板清 洁单 元 (L=370 mm 对应 ) ・ 附有清洁纸 (L=370 mm) 1 卷。 ・ 附带 1 套 (2 个 ) 清洁吸嘴用软垫 (L=…
NPM-GP/L 2022.0928
- 53 -
A-1
使基板传送生产线高度高于地面
930 mm/ 950 mm
。
Factory
传送生产线
930 mm
对应
传送生产线
950 mm
对应
・
标准的传送高度是高于地面
900 mm
(
调整范围
887 mm ~ 920 mm)
。
A-2
在印刷机内部设置照明。
Factory
内部照明
(LED
型
)
・
如果内部没有照明，印刷机内部与周围的亮度相比大约暗
200 lx ~ 300 lx
。
B-1
希望使用
29
英寸以外的网板。
Factory

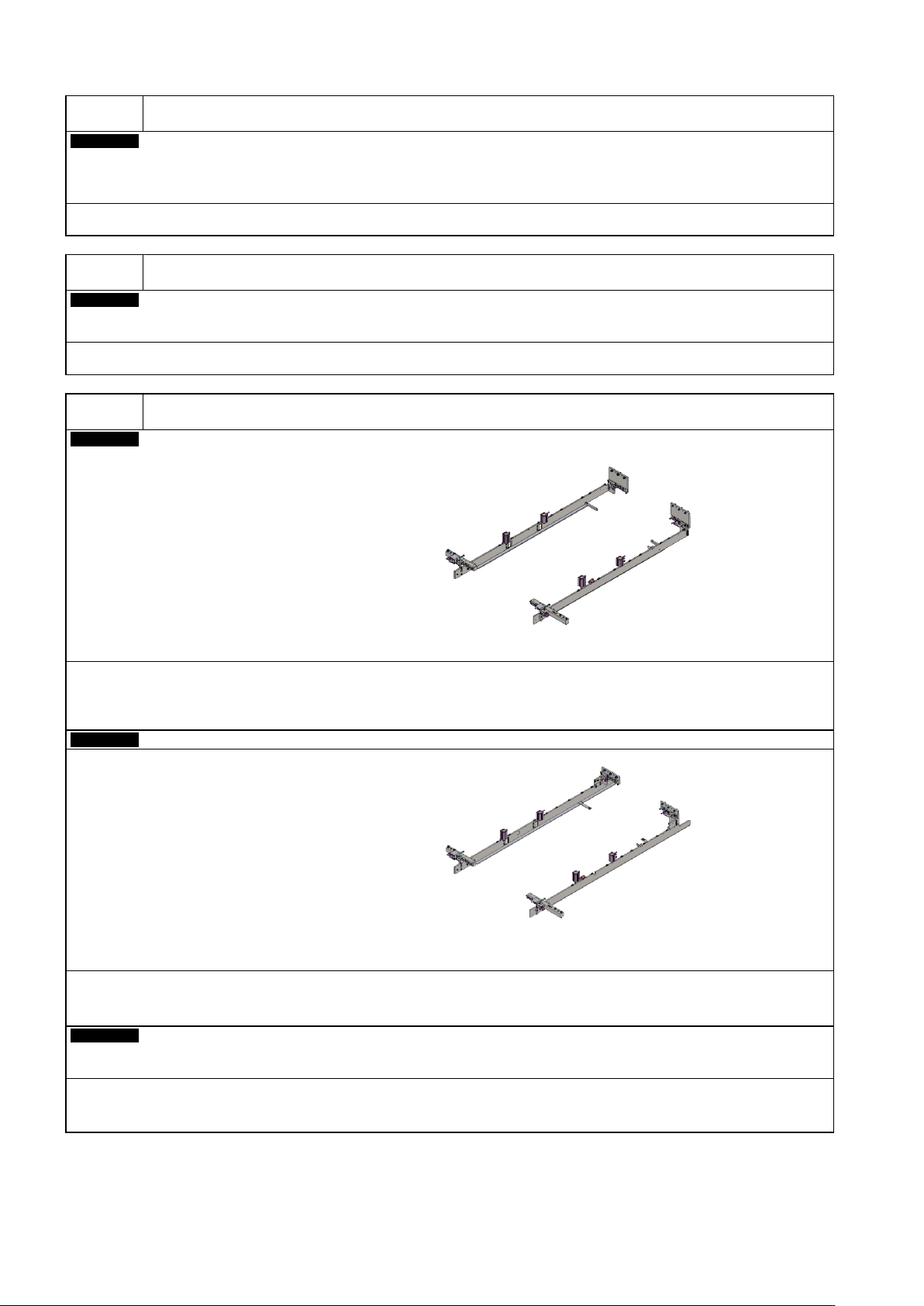

通用网板支架
对象网板尺寸
・
736 × 736 mm
・
750 × 750 mm
・
650 × 550 mm (
横长·纵长
)
・
600 × 550 mm (
横长
)
・
736 × 584 mm (
横长·纵长
)
・
584 × 584 mm
・
使用
29
英寸
(736 × 736 mm)
以外的网板时，请必须选择此选购件。
・
切换不同尺寸的网框时，无需工具即可进行。
・
选择本选购件时，请务必同时选择「网板自动定位」。
Factory
通用网板支架
（自动化选购件对应）
对象网板尺寸
・
736 × 736 mm
・
750 × 750 mm
・
650 × 550 mm
(横长･纵长)
・
600 × 550 mm
(横长)
・
736 × 584 mm
(横长･纵长)
・
584 × 584 mm
・
选择「网板交换器」或者「锡膏转载单元」时，请务必选择本选购件。
・
切换不同网框的尺寸时，无需工具即可进行。
・
选择本选购件时，请务必同时选择「网板自动定位」。
Factory
网板自动定位
・
根据基板数据，自动进行网板
Y
方向的定位。
・
使用「通用网板支架」时，请务必选择本选购件。
NPM-GP/L 2022.0928
- 54 -
B-2
选择网板清洁单元。
On-site
网板清洁单元
(L=540 mm
对应
)
・
附有清洁纸
(L=540 mm) 1
卷。
・
附带
1
套
(2
个
)
清洁吸嘴用软垫
(L=540 mm).
On-site
网板清洁单元
(L=370 mm
对应
)
・
附有清洁纸
(L=370 mm) 1
卷。
・
附带
1
套
(2
个
)
清洁吸嘴用软垫
(L=370 mm).
On-site
网板清洁单元
(L=540 mm + L=370 mm
对应
)
・
请在对应多种基板尺寸的情况时选择。
・
通过更换部件，可以对应各种基板尺寸和网板框尺寸。
・
附有清洁纸
(L=540 mm
、
370 mm)
各
1
卷。
・
清洁吸嘴用软垫
(L=540 mm
，
370 mm)
各附带
1
套
(
共计
4
个
)
。
※
变更尺寸时，请必须更换以下所有部件。
更换部件
:
真空吸嘴、点胶嘴、清洁纸、清洁纸支架
Factory
・
使用鼓风机进行吸引。
鼓风机
Factory
・
使用喷射器进行吸引。
(
最大空气消耗量
: 400 L/min)
・
对象是比较大的开口部的吸引。进行
0.4 mm
间距
以下的
QFP/CSP
等印刷时，请选择「鼓风机」。
喷射器
Customer
清洁纸
: 540 mm
清洁纸
: 370 mm
・
需要时请选择追加。
NPM-GP/L 2022.0928
- 55 -
B-2
选择网板清洁单元。
On-site
540mm/370mm
无纸化清理单元
・
不使用清洁纸的清洁吸嘴。
选择本选购件时、可以和标准吸嘴进行切换。
・
附带选定长度的无纸化清理吸嘴
1
套、
吸嘴清扫单元、吸嘴清扫海绵（
1
个）。
・
吸嘴清扫海绵清洗后可以重复使用。
※请务必使用正品海绵。
推荐使用与清洁溶剂相同的清洁剂。
・
为了确保品质，
推荐每
6
～
8
小时通过手巾进行网板背面、夹具上面的维护。
※使用无纸化清理单元时的限制事项
・基板尺寸，如下表所示。
・不使用溶剂。
・请使用厚度比
50μm
还要厚的网板。
・使用网板厚度
50μm
以下、基板面半边缘网板、网板材质使用不锈钢以外的网板，
其中的任一情况请另行联系我们。
（和通常的不锈钢网板是耐久性有所不同）
・制版基准：仅对应中心基准（不对应前侧基准）
・因为这是使用塑料材质的刀片将网板反面的锡膏和助焊剂刮下，
所以在有凹凸的网板上可能无法得到充分的清洁效果。
使用
20 μm
以上有凹凸的网板时，请使用有纸化清洁。
・使用锡膏以外的材料（黏着剂、助焊剂、树脂膏等）时，请事先进行商谈。
无纸化清理
吸嘴
网板
L
尺寸基板
Y [ mm ]
M
尺寸基板
Y [ mm ]
网板尺寸
制版基准
50
～
220
～
254
～
270
～
300
～
360
～
456
～
470
～
510
L = 540 mm
750 x 750
框
中心
〇
〇
〇
〇
〇
〇
※
1
〇
※
1
×
736 x 736
框
×
×
736 x 584
框（横长）
〇
〇
〇
※
1
〇
※
1
×
×
×
×
L = 370 mm
750 x 750
框
中心
〇
〇
〇
〇
―
―
―
―
736 x 736
框
650 x 550
框（纵长）
736 x 584
框（纵长）
584 x 584
框
〇
※
1
〇
※
1
650 x 550
框（横长）
〇
※
1
〇
※
1
×
600 x 550
框（横长）
〇
※
1
〇
※
1
×
○：对应可（※1：因为刀片有可能通过粘贴部位，因此建议使用全金属规格。）
×：对应不可
※网板框・网眼・黏着部分大于本公司推荐的尺寸时，最大基板宽度将会变小。
详情请商谈。
Customer
无纸化清理吸嘴完成品
1
套
预备刀片
(1
个单位
)
・将无纸化清理单元作为预备而准备的时候、可以减少清洗使用后的吸嘴所损失的时间。
・必要的时候请选择。
Customer
无纸化清理吸嘴清扫海绵（
1
个单位）
・
需要追加时请选择。
吸嘴清扫单元
吸嘴
