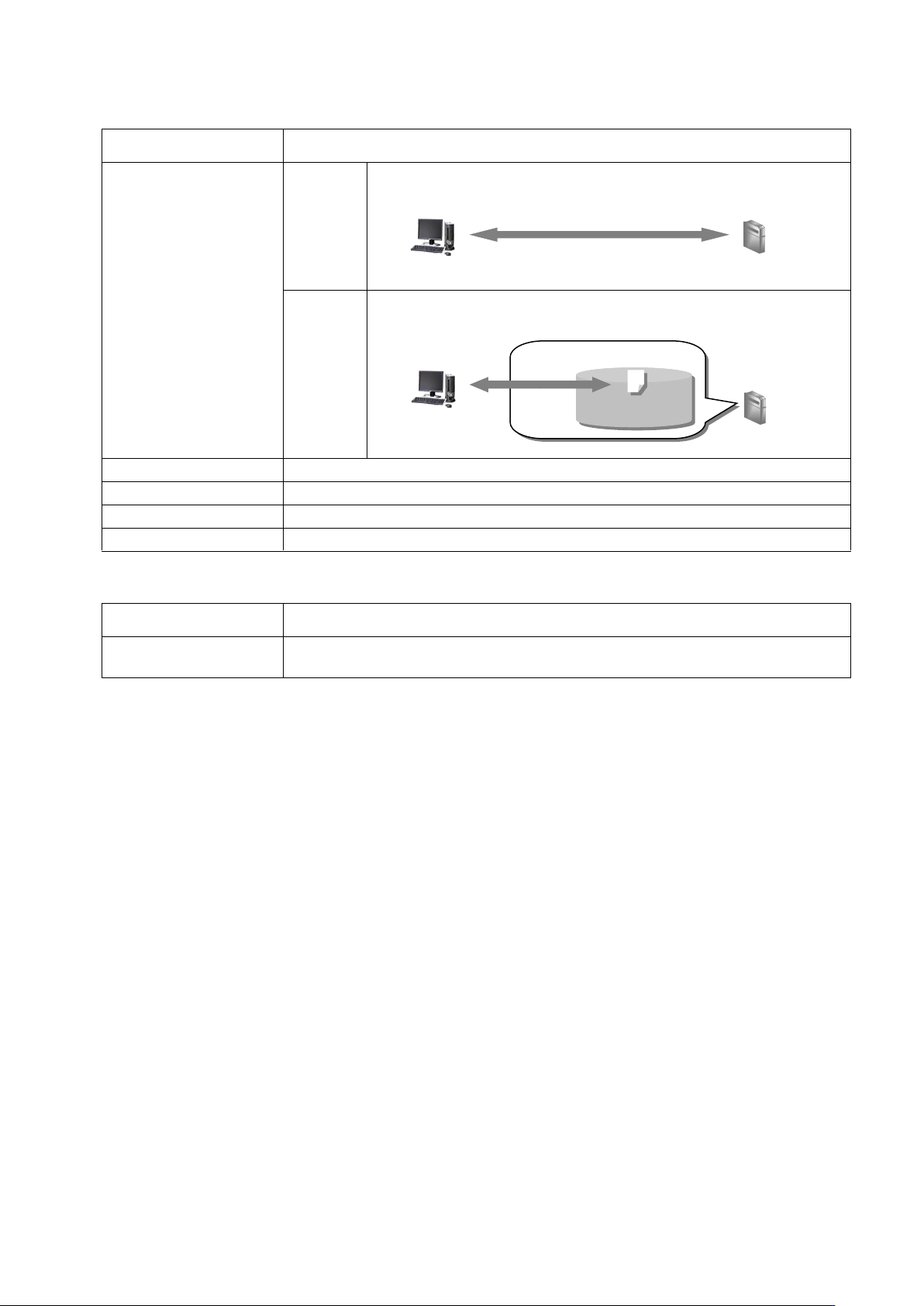

基本规格
项 目
内 容
通信方式
Socket
通信方式
通过 Socket 进行通信。没有硬盘存取的限制。而且禁止文件共享时，
此通信方法也可以使用。
文本
通信方式
使用 Windows 文件共享功能进行通信。由于使用文件共享区域中的文本文件，
与 Socket 通信相比，技术方面更加简单，更容易构筑系统。
通信格式
XML 形式
通信存储
如果通信切断时，再连接时可以收到最近 3 小时的活动履历。
上位系统连接数
针对 1 台 LNB(FA 电脑) ，可以连接 1 台上位系统。
表示语言
中文、英文、日文 (对象: 在设定端末的 LWS 表示画面)
■
基本构成
项 目
内 容
许可证
生产线中每台设备都需要许可证。
许可证详细内容请参照「15. 有关许可证」。
TCP/IP
使用指定端口
上位系统
LNB (FA
电脑
)
TCP/IP
文本文件
共享文件
LNB (FA
电脑
)
上位系统
NPM-GP/L 2022.0928
- 35 -
6.
其他标准规格
6.1 程序功能
数据编制、修正在设备主体或者
NPM-DGS
※
进行。
※
在
NPM-DGS
编制数据时，需要「
LNB
对应
(
许可证
)
」。

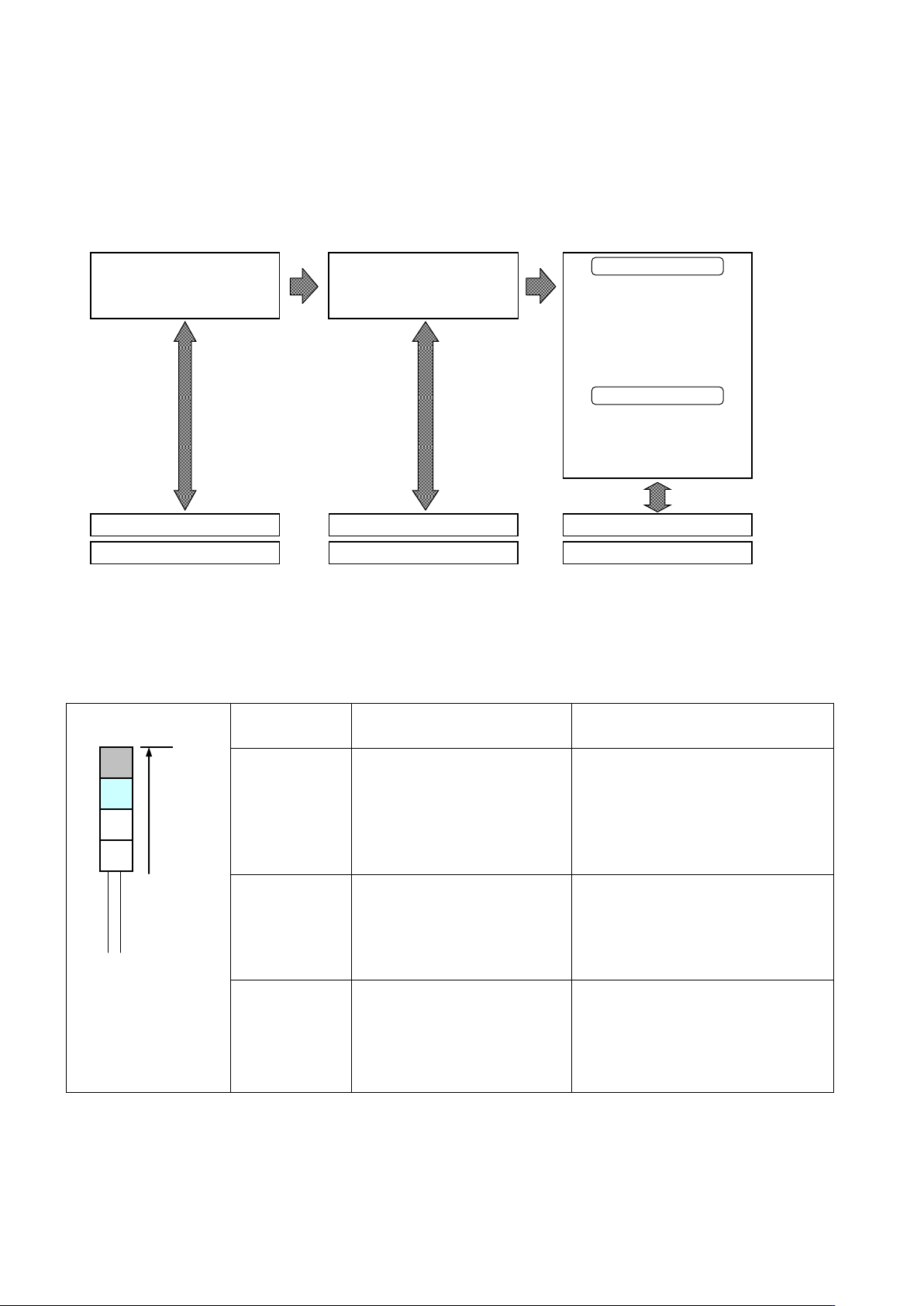

6.2 三色信号塔
信号灯
颜色
分 类
亮灯标准
红色
紧急停止错误
・
马达等的轴异常
・
空气压力下降
・
轴动作中的外罩打开
・
内部传送带
(XY
工作台
)
传送故障
・
识别照相机故障
等
黄色
单一停止错误
・
基板识别错误
・
锡膏用完
・清洁纸
/
溶剂用完
绿色
运转中
自动运转等动力为
ON
时
(
但是，红色和黄色闪烁时熄灯
)
※亮灯规格，可以变更设定。
[ 印刷条件数据 ]
基板识别数据
清洁数据
印刷计数数据
[ 基板数据 ]
坐标基准
基板定位数据
•
间隙量
•
下降速度
•
下降行程
•
脱板速度种类切换
•
动作模式
•
印刷速度
•
印刷后优先顺序
•
刮刀长度
•
刮刀种类
•
刮刀角度
•
印压
升降机
L W T
(
长度
) (
宽度
) (
厚度
)
[ 网板数据 ]
网板识别数据
印刷位置数据
制版基准
L W T
(
长度
) (
宽度
) (
厚度
)
刮刀
红
黄
绿
距离地面
2 000 mm
(
标准
)
NPM-GP/L 2022.0928
- 36 -
7.
网板、印刷基板设计基准
7.1 网板规格
■
网板规格一览
※
1
如使用
29
英寸框以外的尺寸时，请选择「通用网板支架
(
选购件
)
」。
种
类
网板尺寸
制版基准
最大基板尺寸
X
方向
Y
方向
标准网板支架
29
英寸框
736 × 736 mm
中心
中心
510 × 510mm
前侧
510 × 460mm
29
英寸框
DEK
尺寸基准
(Max. 508 mm × 508 mm)
中心
510 × 510mm
前侧
510 × 508mm
通用网板支架
(
选购件
)
XL
尺寸框
※
1
750 × 750 mm
中心
中心
510 × 510mm
前侧
510 × 460mm
M
尺寸框
※
1
650 × 550 mm
横长
中心
350 × 300 mm
前侧
350 × 250mm
550 × 650 mm
纵长
中心
350 × 300 mm
前侧
350 × 250mm
600 × 550 mm
横长
中心
350 × 300 mm
前侧
350 × 250mm
29 × 23
英寸框
※
1
736 × 584 mm
横长
中心
510 × 300mm
前侧
584 × 736 mm
纵长
中心
350 × 510mm
前侧
350 × 460mm
23
英寸框
※
1
584 × 584 mm
中心
350 × 300mm
前侧
