NPM-GP/L 202 2.0 928 - 73 - C-5 希望监控 5M 变化，安定生 产。 On -site APC - 5M （ 许可证 ） ■ 设备状态监控（预防 ・ 预知保全） 项目名 内 容 1 运转距离监控 监控轴动作部的运转距离，在合适的时间通知维护。 2 基板传送状态监控 监控基板传送时间，通知传送带清扫等等的维护。 3 照相机状态监控 生产开始前确认照相机镜头是否有污垢。 检测出有污垢时，将通知清扫。 4 鼓风机…
NPM-GP/L 2022.0928
- 72 -
C-4
希望自动化切换机种。
On-site
锡膏转载单元
（
M
尺寸／
L
尺寸）
・
印刷后自动回收网板上的锡膏，将锡膏自动转移到下一使用机种的网板上。
※
1
・
可锡膏转载的基板宽度如下。（Ｍ尺寸、Ｌ尺寸共通）
Y=460 mm
以下：
750×750
框、
736×736
框、
736×584
框
Y=270 mm
以下：
650×550
框、
600×550
框、
584×736
框、
584×584
框
・
M
尺寸可对应刮刀长度为
370 mm
以下，网板框横放为
600
框以上的。
※
2
・
L
尺寸可对应刮刀长度为
530 mm
以下，网板框为
736
框以上的。
・
选择本选购件时，请务必同时选择「通用网板支架(自动化标配选项对应)」、
「网板自动定位」、「选购件用增设板」、「选购件用增设板&增设箱」。
・
选择本选购件时，会附上与尺寸相对应的「防锡膏掉落盖单元」。
※
1
无印刷动作时将不能进行锡膏转载。
※
2
使用
M
框横放（
550×650
框）时为个别规格。
On-site
防锡膏掉落盖
（
M
尺寸／
L
尺寸）
・通过可移动式盖，防止附着在刮刀上的锡膏掉落到网板或者设备内。
・
M
尺寸可对应刮刀长度为
370 mm
以下，
L
尺寸可对应刮刀长度为
530 mm
以下且网板框为
736
框以上的。
・可使用的网板框最大高度为
30 mm
。
・选择本选购件时，请务必同时选择「选购件用增设板」、「选购件用增设板&增设箱」。
On-site
支撑销自动交换单元
对象基板尺寸
: 510 × 460 mm
※
对所对应的基板尺寸产生限制。
・使用本功能时
Max.510 x 460 mm
・设置为不适用本功能时
Max.510 x 510 mm
・
能将在决定基板位置的桌面上设置的支撑销
自动配置到指定位置す。
・附有
30
个支撑销。
・最多可配置
30
个。
・支撑销与实装机不共用。
・不可与基板端面的支撑板（固定式）一起使用。
・
支撑销配置区域及条件，请参照
B-4
。
盖子上升时
盖子下降时
NPM-GP/L 2022.0928
- 73 -
C-5
希望监控
5M
变化，安定生产。
On-site
APC-5M
（许可证）

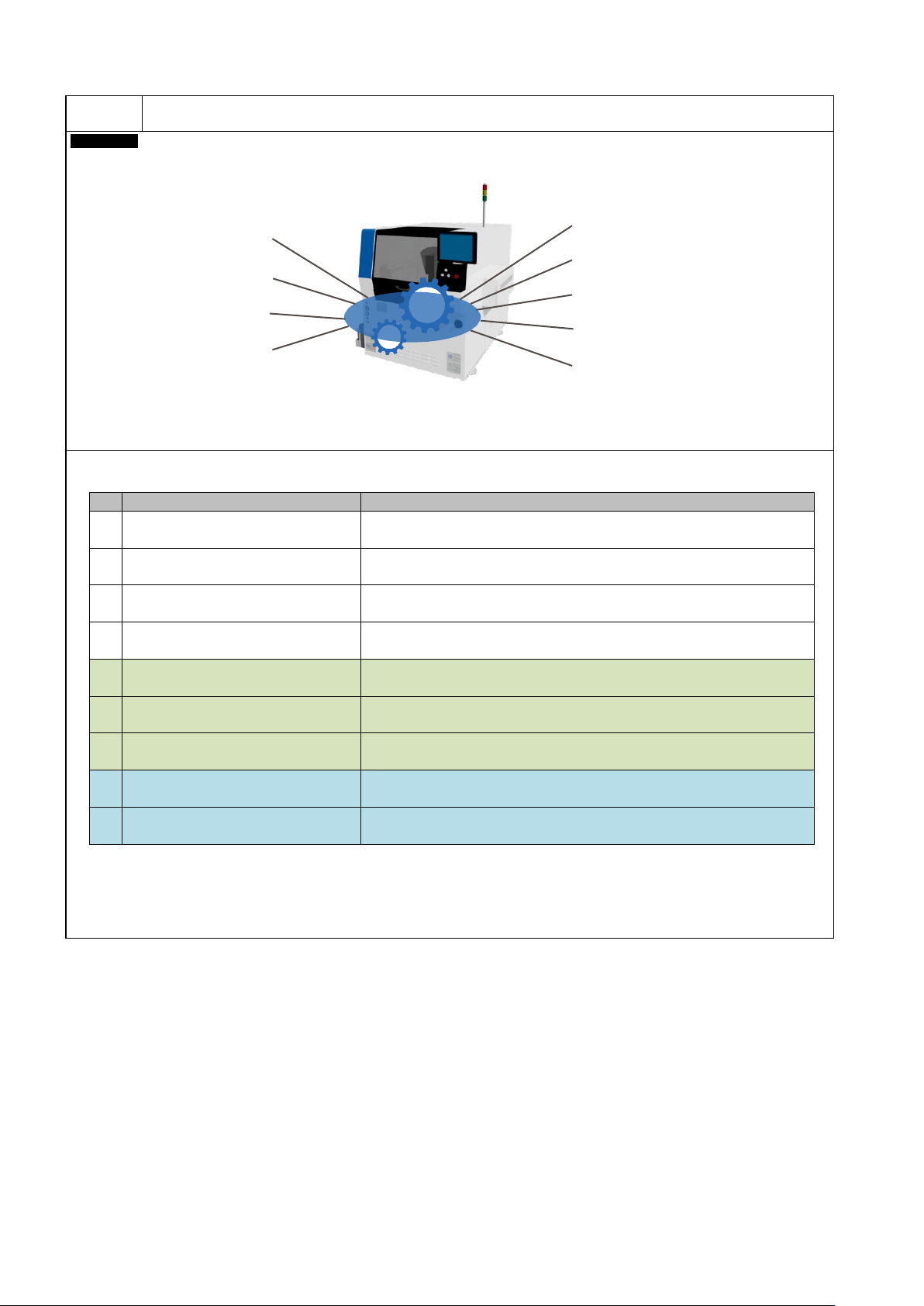

■设备状态监控（预防・预知保全）
项目名
内 容
1
运转距离监控
监控轴动作部的运转距离，在合适的时间通知维护。
2
基板传送状态监控
监控基板传送时间，通知传送带清扫等等的维护。
3
照相机状态监控
生产开始前确认照相机镜头是否有污垢。
检测出有污垢时，将通知清扫。
4
鼓风机运转时间计测
监控鼓风机的运转时间，通知维护。
5
基板夹具污垢检测
监控印刷时网板与基板夹具的密着度，检测夹具污垢。
使用本功能时，请同时选择「基板夹具污垢检测」单元。
6
基板夹具动作监控
监控夹具动作时间，当夹具动作时间变长时，将通知维护。
7
基板夹具高度检测
检测基板夹具水平度，当与规格数值不同时，将通知维护。
※ 需要网板高度检测功能（选购件）。
8
真空开始时间监控
监控基板吸着时真空开始时间，通知供料器的维护。
9
真空泵运转时间计测
监控真空泵的运转时间。通知维护。
・
请务必同时选择「
LNB
对应（许可证）」或者「
iLNB
对应（许可证）」。
(不与
NPM
生产线连接时也需要「
FA
电脑」)
基板夹具污垢检测（选购件）
基板夹具动作监控
基板夹具高度检测
※
真空开始时间监控
真空泵运转时间计测
运转距离监控
基板传送状态监控
照相机状态监控
鼓风机运转时间计测
※需要有网板高度检测（选购件）功能。
状态监控
NPM-GP/L 2022.0928
- 74 -
C-5
希望监控
5M
变化，安定生产。
On-site

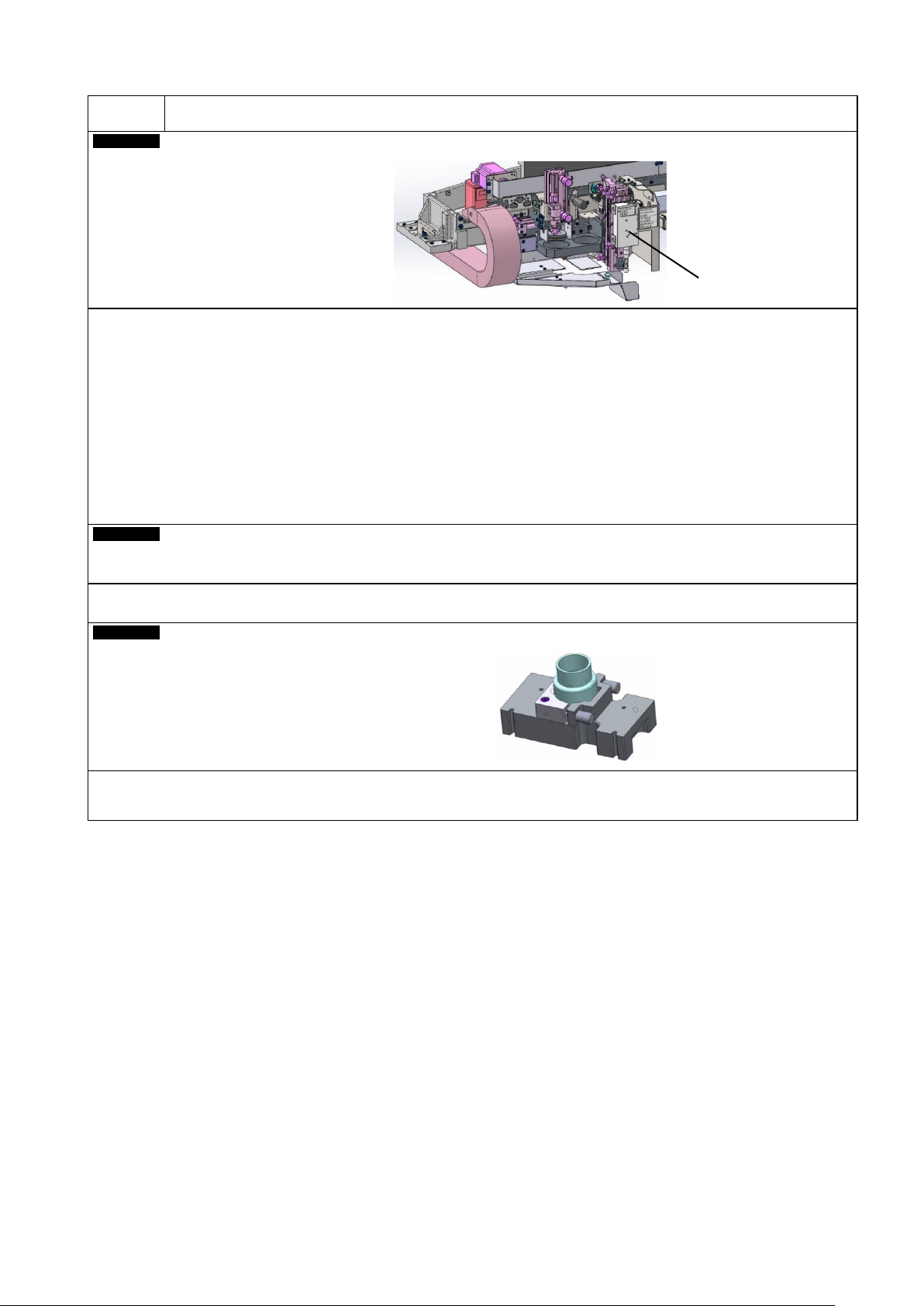

锡膏黏度反馈
-U
・
测定网板上的锡膏黏度，在合适黏度范围外时将发出警告。
・
锡膏的黏度计测将在生产开始后与设定时间间隔时进行。
・
根据锡膏黏度的测量结果调整调温单元的温度设定。
（可以在
ON
／
OFF
之间切换。）
使用本功能时，请同时选择
「调温单元连动」、「调温单元（
PAP02A-SPH
） & 反应槽」、
「调温单元主体温度设定＆表示」。
・
选择本选购件时，请务必同时选择「
LNB
对应（许可证）」或者「
iLNB
对应（许可证）」，
以及「
APC-5M
（许可证）」、「
APC-5M
数据通信单元」、
「选购件用增设板」、「选购件用增设板&增设箱」、「贴装头
X
驱动单元」、
所使用选购件相对应的「锡膏剩余量检测传感器」。
On-site
调温单元主体温度设定＆表示
・
NPM-GP/L
触摸屏上的调温单元显示温度，从触摸屏上可以进行调温单元温度设定的变更。
On-site
锡膏黏度校正治具
・
校正锡膏黏度计。
・
使用时需要需要清晰的校正液。
锡膏黏度
计测单元
