NPM-GP/L 2022.0928
- 48 -

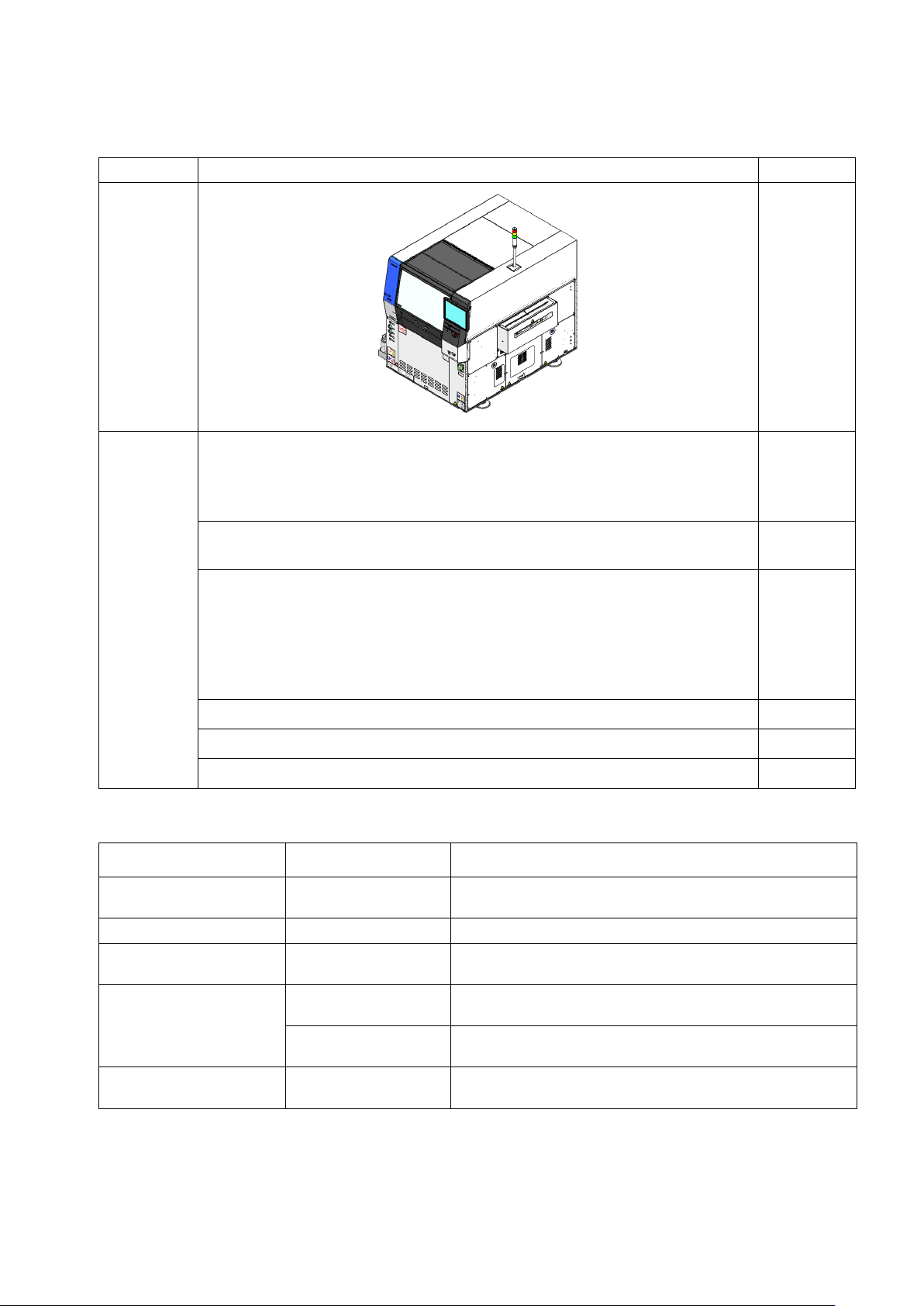

8.
标准主体构成
■
主体
规
格
项 目
内 容
数 量
主
体
1
套
附属品
SD
卡
•
工程师用
key disk(512 MB)
•
系统安装用磁盘
(512 MB)
•
参数保存用磁盘
(512 MB)
各
1
张
DVD-ROM
•
设备系统、识别系统磁盘
1
张
使用说明书
(
选择装订版或
DVD
版任一种
)
•
操作篇
•
维修保养篇
•
故障排除篇
•
零件一览
•
电气配线图
各
1
套
盖子
(
有眼螺栓部外罩
)
4
个
维修作业注意牌
2
个
固定零件(机器搬送用)
1
套
■
与旧款机通用品的一览表
项 目
与旧款机通用
备 注
刮刀支架
（外部长度切换型）
○
与
SPG2, SPV-DC, SPV, SPG, SP70, SP18P-L, SPD,
NPM-DSP
可通用
刮刀
○
金属刮刀，塑料刮刀
清洁纸
△
与
SPG2, SPV-DC,SPV, SPG, SPD
可通用
(L=370 mm)
SPG2, SPG
可通用
(L=540 mm)
网板
○
(
识别标记是导通孔
)
使用
NPM-DSP
专用的
450 × 450 mm
网板时，请另行协商。
△
(
只有上面有识别标记
)
需要在开口部调整位置
使用
NPM-DSP
专用的
450 × 450 mm
网板时，请另行协商。
支撑单元
○
与
SPF, SPP
系列以外的
M
尺寸支撑部材可共用。
有关与
SPF, SPP
系列的兼用问题请另行协商。
NPM-GP/L 2022.0928
- 49 -
9.
选购件
选购件的分类如下所示。
标记
内容
Factory
在出厂之前，必须在机器制造阶段进行对应。
On-site
能够在主体交换后追加。但是，必须在现场施工。
Customer
能够在主体交换后追加。不需要在现场施工。
※ 根据客户的机器规格・制造
No.
等，有可能会出现以上内容以外的情况。
有关详情，请在购买之前与本公司联络。
9.1 标准选购件
请客户根据用途，（同时参考推荐的选购件列表）选择所需的选购件。
No.
目的
/
功能
选购件名称
标记
A
1
使基板传送生产线高度高于地面
930 mm/ 950 mm
。
・
传送生产线
930 mm
对应
・
传送生产线
950 mm
对应
Factory
2
在印刷机内部设置照明。
・
内部照明
(LED
型
)
Factory
B
1
希望使用
29
英寸
(736 × 736 mm)
以外的网板。
・ 通用网板支架
・ 通用网板支架
（自动化选购件对应）
・
网板自动定位
Factory
2
选择网板清洁单元。
标准清洁吸嘴
・
L=540 mm
对应
・
L=370 mm
对应
・
L=540 mm + L=370 mm
对应
On-site
・
鼓风机
・
喷射器
Factory
・
清洁纸
Customer
・
无纸化清理单元
On-site
・
无纸化清理吸嘴完成品一套
・
预备刀片
(
一个单位
)
・
吸嘴清扫海绵（一个单位
）
Customer
3
选择刮刀的种类和长度。
・
刮刀支架
(
外部长度切换类型
)
:仅支架
・
角度可变刮刀支架:仅支架
Customer
・
角度可变刮刀对应
On-site
・
刮刀刀片
・
尖端弯曲高填充刮刀
・
防侧漏块
・
防侧漏块
(
先进型
)
Customer
4
选择基板支撑有关单元。
・
单击支撑销套组
・
磁性支撑销套组
・
基板吸着支撑销套组
・
基板支撑块套组
・
基板吸着支撑块套组
・
基板支撑销单元
・
通用基板支撑销
・
整体交换用基板支撑销单元
・
整体交换用基板支撑销套组治具
Customer
・
支撑销自动交换单元
On-site
・
基板端面支撑板（固定式）
Customer
NPM-GP/L 2022.0928
- 50 -
No.
目的
/
功能
选购件名称
标记
B
5
希望稳定印刷薄型基板弯曲大的基板。
・
真空泵
・
鼓风机
・
混合吸着（鼓风机
+
真空泵）
Factory
・
基板吸着箱
Customer
・
基板弯曲矫正单元
On-site
・
基板夹具压力数字控制
Factory
・
附爪夹具
・
固定式顶部
/
侧面夹具
・
自动式顶部
/
侧面夹具（固定式）
Factory
C
1
检测锡膏剩余量的功能。
・
锡膏剩余量检测传感器
刮刀支架(外部长度切换型)对应
・
锡膏剩余量检测传感器
角度可变刮刀对应
・
锡膏剩余量检测传感器
刮刀支架(外部长度切换型)
＋锡膏转载对应
・
锡膏剩余量检测传感器
角度可変刮刀
＋锡膏转载对应
On-site
2
希望提高网板和基板的密着性，提高印刷品质。
・
网板高度检测功能
On-site
3
希望长时间连续运转。希望保持一定的锡膏量。
・
开孔瓶式锡膏自动供给单元
On-site
4
希望自动化切换机种。
・
网板交换器
(
L
尺寸、
M
尺寸)
Factory
・
锡膏转载单元
(L
尺寸、
M
尺寸
)
On-site
・
防锡膏掉落盖
(L
尺寸、
M
尺寸
)
On-site
・
支撑销自动交换单元
On-site
5
希望监控 5M 变化，安定生产。
・ APC-5M(许可证)
On-site
・ 锡膏黏度反馈-U
・ 调温单元主体温度设定＆表示
・ 锡膏黏度校正治具
On-site
・ 网板张力反馈-U
On-site
・ 溶剂排出量反馈
On-site
6
希望监控设备状态，最优化维护时期。
・ 基板夹具污垢检测
On-site
・ 基板高度检测
On-site
7
希望检查锡膏的偏位、桥接、少锡、渗锡。
・
锡膏检查功能
Pro(
许可证
)
On-site
8
希望进行工厂侧管道与设备之间的 1 级空气连接。
・ 1 级空气软管单元
Customer
