NPM-GP/L 2022.0928
- 26 -
5.4 自动切换机种
支援切换作业
(
生产数据的切换、轨道宽度的切换
)
，将切换机种导致的作业损失控制到最低限。
请务必同时选择「
LNB
对应（许可证）」，或者「
iLNB
对应（许可证）」。
(
不与
NPM
生产线连接时，也需要「
FA
电脑」
)
■
系统构成图
外置扫描器读取型
■
功能一览
项 目
内 容
机种切换功能
外置扫描器
读取型
在前端传送带设置外置扫描器，使用扫描器读取基板的 1D/ 2D 代码
※
1
，
支援机种切换作业。
设定功能
条形码设定
设定条形码定义。
为了指定生产数据使用，有 2 种类的指定方式。
・文字列指定方式
从条形码抽出的数据是文字，与生产数据名称是 1 对 1 的对应方式。
・范围指定方式
从条形码抽出的数据是数值，其范围与生产数据名称是 1 对 1 的对应方
式。
※
1
此选购件，不包括在基板打印
1D/2D
代码的功能。
■
基本规格
项 目
内 容
可读取代码
1D 代码(条形码):
CODE39, ITF, Industrial2of5, COOP2of5, NW-7, CODE128, EAN128,
CODE93, JAN/EAN/UPC(对应附件), TriopticCode39, 等
2D 代码(2 维代码):
QR 代码, MicroQR, DataMatrix(ECC200), PDF417, MicroPDF,
Maxicode, 等
代码限制
基板 ID 和模式 ID 使用代码有限制。
ASCII 英数字、记号 128 文字以内。 但是，记号只有 - + = , . _ @ 。
表示语言
中文、英文、日文 (对象: 设定端末的 LWS 的表示画面)
TCP/IP
LWS
设定画面
NPM-DGS
FA
电脑
扫描器
:
安装在
NPM-GP/L
的前面连接的传送带。
NPM-GP/L 2022.0928
- 27 -
■
基本构成
项 目
内 容
硬 件
・外置扫描器一套单元
由用户准备的读取 1D/2D 代码的装置。每条生产线的各轨道都需要 1 台。
本公司指定的扫描器如下。
使用其他扫描器时请咨询本公司。
扫描器主体: SR-510, SR-600, SR-600HA, SR-610, SR-750, SR-750HA,
SR-1000, SR-2000 (株式会社 KEYENCE)
通信单元: N-L1 (株式会社 KEYENCE)
・
传送带
由用户准备的传送带。设置在生产线的前端。
需要符合以下规格。
①有止动器、基板可以待机。
②配备自动或者手动的宽度调整机构。
③可以通过 SMEMA 进行通信。
※
软 件
许可号 1 个
(有关许可证的选择请参照「15. 有关许可证」。)
※
扫描器控制是介入
SMEMA
通信的形式，由
FA
电脑进行。
FA
电脑与设备间通过
TCP/IP
协议进行。
以下是
SMEMA
通信的时机图表。传送带与设备间的
SMEMA
通信需要根据以下时机图表进行。
前侧传送带BA(Board Available)信号
前端设备Ready信号
扫描器
BOARD NOT AVAILABLE
BOARD IS AVAILABLE
MACHINE BUSY
MACHINE NOT BUSY
SCANER READ
SCANER NOT READ
传送时间
读取基板 ID 时间
基板到达
传出准备完了
传入准备完了
传出完了
NPM-GP/L 2022.0928
- 28 -

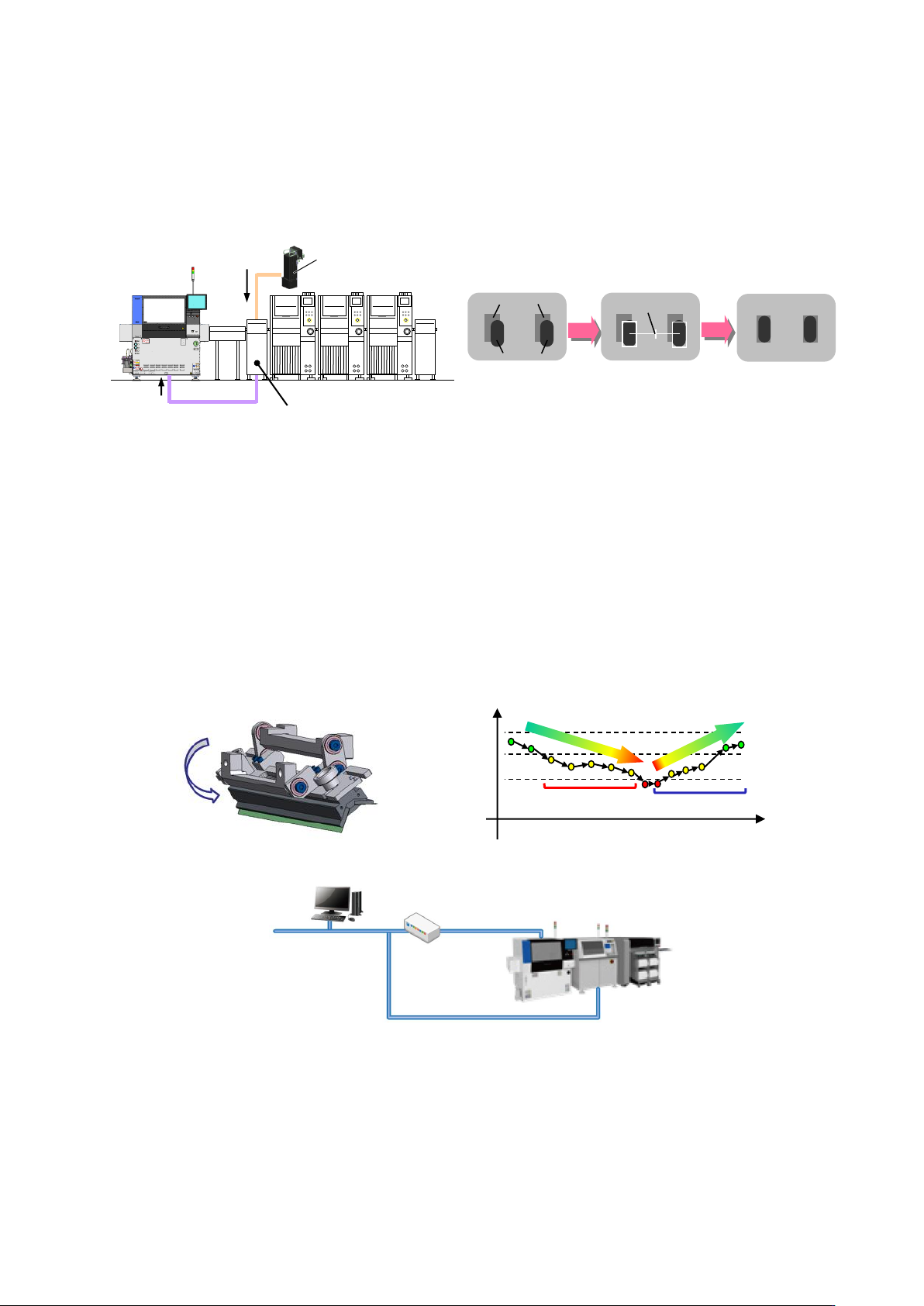

5.5 APC-F.B.(位置)
根据锡膏检测装置的结果，自动补正印刷位置
(X, Y, θ)
。
(
根据检查结果，也进行网板清洁。
)
印刷位置补正数据，经由
FA
电脑
(LNB)
反馈到
NPM-GP/L.
请务必同时选择「
LNB
对应（许可证）」，或者「
iLNB
对应（许可证）」。
(不与 NPM 生产线连接时，也需要「FA 电脑」。)
下图是与
NPM-D3A
生产线连接例子。
可以对应以下锡膏检查。
•
通过
2D
检查头
(NPM
系列
)
进行检查
•
通过其他厂家检查机进行检查
(
需要「其他厂家检查机界面软件
(
许可证
)
」
)
5.6 APC-F.B.(体积)
根据锡膏检查装置的结果，自动变更刮刀角度，控制体积，从而顺利地达到・维持最佳印刷状态。
角度在
50°
到
65°
之间变化。
锡膏体积补正数据将通过
FA
电脑(
LNB
)反馈到
NPM-GP/L
。
请务必同时选择「角度可变刮刀」和「
LNB
对应(许可证)」或者「
iLNB
对应(许可证)」。
(不与
NPM
生产线连接时也需要「
FA
电脑」和「
NPM-DGS
＋
NIP
用电脑」。)
下图是与其他厂家贴装机连接的例子。
※
NIP
：
APC-5M
控制软件
(NPM-GP/L
专用
)
＋其他厂家检查机界面软件
LNB / iLNB
：生产线网络站箱
DGS
：数据生成系统
・通过其他厂家检查机进行检查时，
需要「其他厂家检查机界面软件
(
许可证
)
」。
SPI 结果
印刷张数
WARN
OK
状态恶化
NG
自动调整
NPM-GP/L
NPM-DGS
+
NIP
LNB / iLNB
(FA-PC)
其他
厂家
SPI
其他厂家
贴装机
补正
检查结果反馈
(APC 补正数据)
FA 电脑(LNB)
NPM-D3A
NPM-GP/L
2D 检查头
计测数据
焊盘
锡膏
印刷位置偏位
