6-26
Multi-Functional Placer SM482(L) PLUS Administrator’s Guide

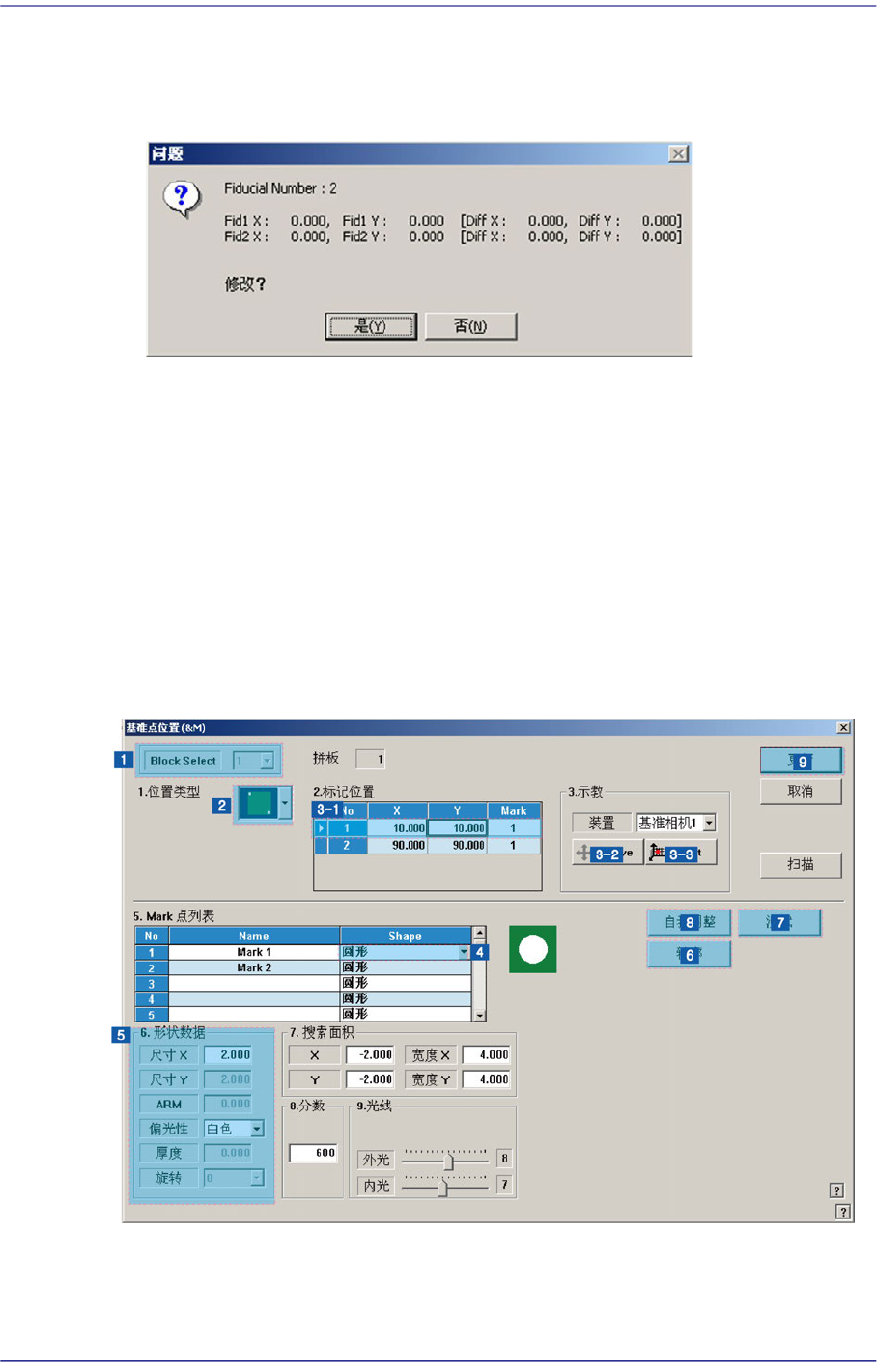

<扫描> 按钮
进行对已设定的基准标记的扫描测试。扫描测试利用已设定的基准标记的位置
和标记数据检查实际的标记。其结果如下。
上述画面显示的 Fiducial Mark位置表示 Scan Test执行后查出的实际MMI识别的
Fiducail Mark坐标与设定的 Fiducial Mark坐标之差。 要反映其差值点击“是”按
钮，不反映其差值点击“ 否” 按钮。
<确定> 按钮
储存坏标记的数据后，关闭“ 基准点位置” 对话框。坏点位置
<取消> 按钮
不储存坏标记的数据直接关闭“基准点位置”对话框。
6.3.1. 基准标设置顺序
1) Block Select
不是Block PCB则省略
6-27
Board
定义
2) ‘位置类型’ 设置
3) ‘标记位置’ 设置
在<标记位置>领域选择基准标
点击<移动>按钮用Fiducial camera移动到所选的基准标。
调节成基准标的中心与SMVision窗的十字线中心一致
点击<登录坐标>按钮输入基准标坐标
4) ‘Shape’ 设置
5) ‘形状数据’ 设置
6) 确认轮廓线
点击<轮廓>按钮,确认显示在SMVisionQ窗口的轮廓线是否和基准标的轮廓线
一致
不一致时修改‘形象信息’
7) 基准标识别测试
8) 调节
进行最少2回以上
9) 反应设置值：点击<更新>按钮
6-28
Multi-Functional Placer SM482(L) PLUS Administrator’s Guide

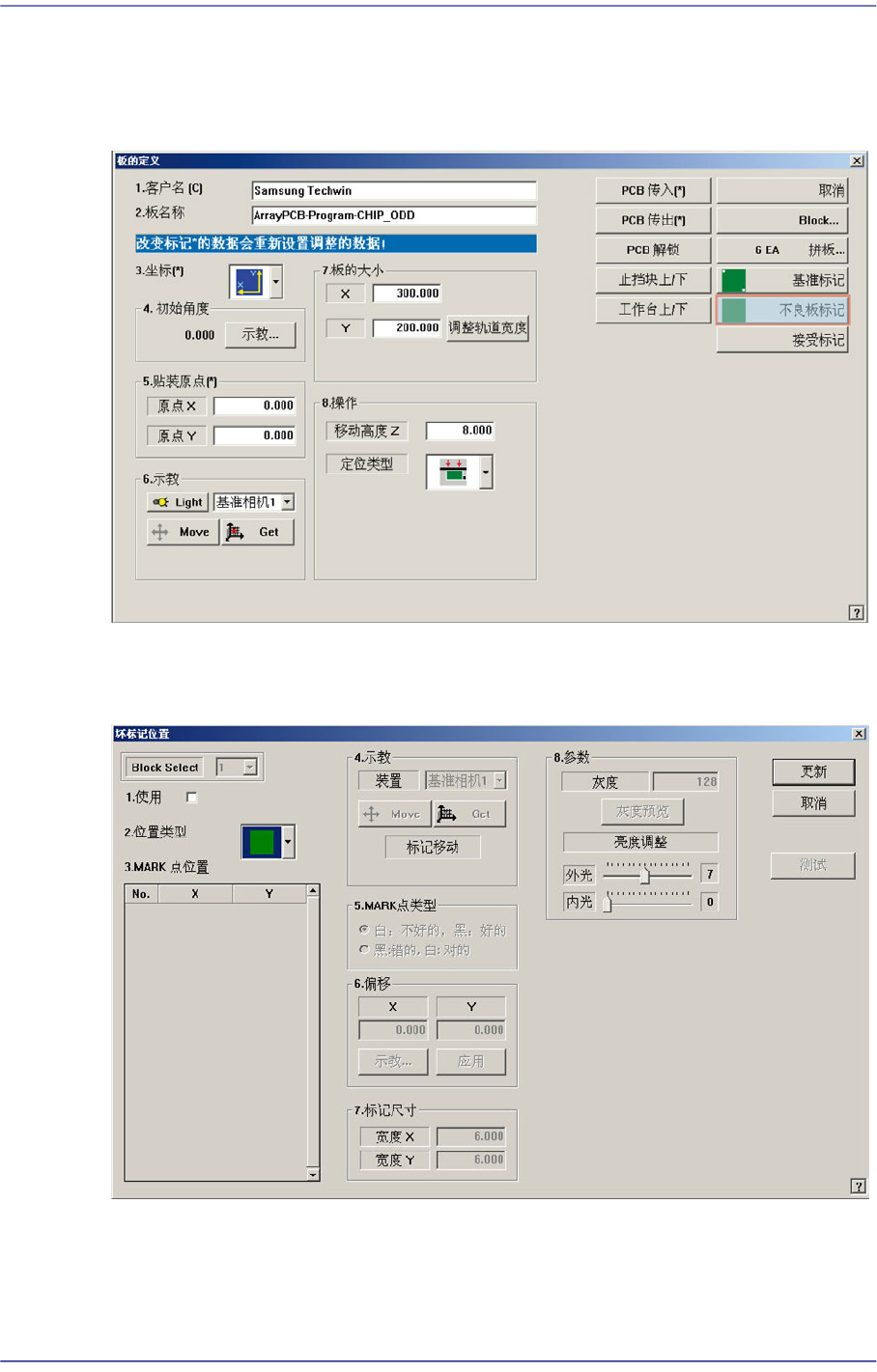

6.4. Bad Mark 设定
用来区分安装的PCB的合格与否的标记为 “坏板标记”。对标记为不合格的PCB不
进行作业。按下此按钮时，显示以下编辑 “坏板标记”数据的对话框。
点击<不良板标记>按钮时，显示如下 Bad Mark数据编辑对话框。
图
6.6 “
坏标记位置
”
对话框
(
位置形式为
”None”
的状态
)
<Block Select> 组合框
Multi PCB时
在‘基板定义’对话框中自动选择所选的模型并对应的组合框为非激活状态。
