14-52 Multi-Functional Placer SM482(L) PLUS Administrator’s Guide 14.3.7.4. Head Z / R Offset Calibration PCB 顶面到 Z 轴 Home 的距离是机械设置的。 Z Offset 校正为以 P CB 顶面 基准， 利用 空压测量对此距离的 Offset 。 R Offset 校正为以吸嘴支撑架 0 度基准进行整列， 测量对角度的 O…
14-51
Machine Calibration
6. 正常完成Calibration次序则如下图显示结果值。另外显示 “基准相机偏移标准完
成。移动工具盘！” 消息。那么请必须除去放置在固定相机1的上面的平版
Calibration Tool，否则跟磁头的碰撞发生破损。
备 注 Fiducial Camera Offset 的校正基准值如下。
Camera Offset (FOV 12)
Offset X : -70.0mm ~ -80.0mm
Offset Y : -54.0mm ~ -56.0mm
14-52
Multi-Functional Placer SM482(L) PLUS Administrator’s Guide
14.3.7.4. Head Z / R Offset Calibration
PCB顶面到Z轴Home的距离是机械设置的。Z Offset 校正为以PCB顶面基准，利用
空压测量对此距离的Offset。
R Offset 校正为以吸嘴支撑架0度基准进行整列，测量对角度的Offset。
以下是执行Z Offset 校正的过程，使用的吸嘴为校正用CN040吸嘴。
1. 点击<准备吸嘴>按钮，手动清除插入在所有Head吸嘴支撑架的吸嘴后把
CN040吸嘴插入到ANC的2号孔中。Gantry1时前面ANC的2号孔、 Gantry2时
后面ANC的2号孔中插入CN040吸嘴。
测量Z Offset的位置为从前面ANC的校正 Tool位置（中心）脱离3mm处，如果
此处有异物或校正 Tool时，请预先清除。

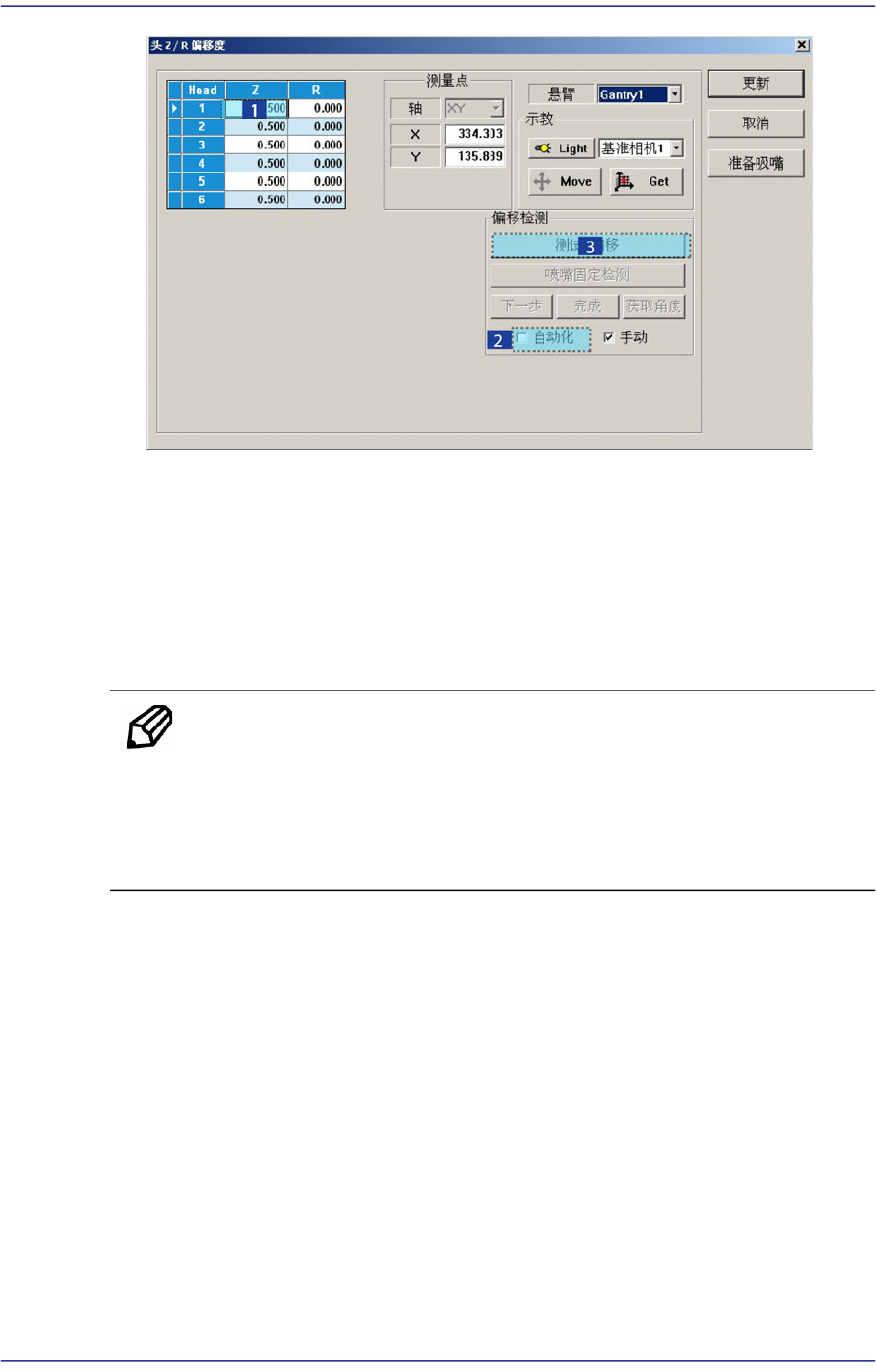

2. 在<Grid>领域中选择执行校正的Head Z轴后，选择<Automatic> 校验框，之后
点击<Detect Z Offset>按钮。（在此任意设置成Head1）
14-53
Machine Calibration
3. 那么Head会自动移动到ANC上的指定位置。之后设备产生空压从Head1号开始
到Head6依次自动下降Spindle的同时执行校正。
4. 完成校正后自动把结果反应在<Grid>领域的Z列上。手动进行时，手动给各
Head上依次插入CN040后，在Vacuum对话框中确认Head的空压状态的同时下
降Spindle执行校正。
5. 单击<Update>键把校准结果反映到设备。
备 注 正常的Z偏移值如下。
Head1~ Head6: -1.5 ~ 1.5 mm
若Z Offset值超出该范围，则说明磁头有严重的器具性问题，需
要确认home位置、主轴、LM和电动机的工作是否正常。
