14-54 Multi-Functional Placer SM482(L) PLUS Administrator’s Guide 下面介绍 R Offset Calibration 执行方法。 1. 需要在 <Grid> 领域执行校正的 Head 的 R 轴值输入 “0” 。 2. 在 <Grid> 领域点击要执行校正 Head 的 R 轴，再点击 < 喷嘴固定检测 > 按钮。 ( 在这里任意…

14-53

Machine Calibration

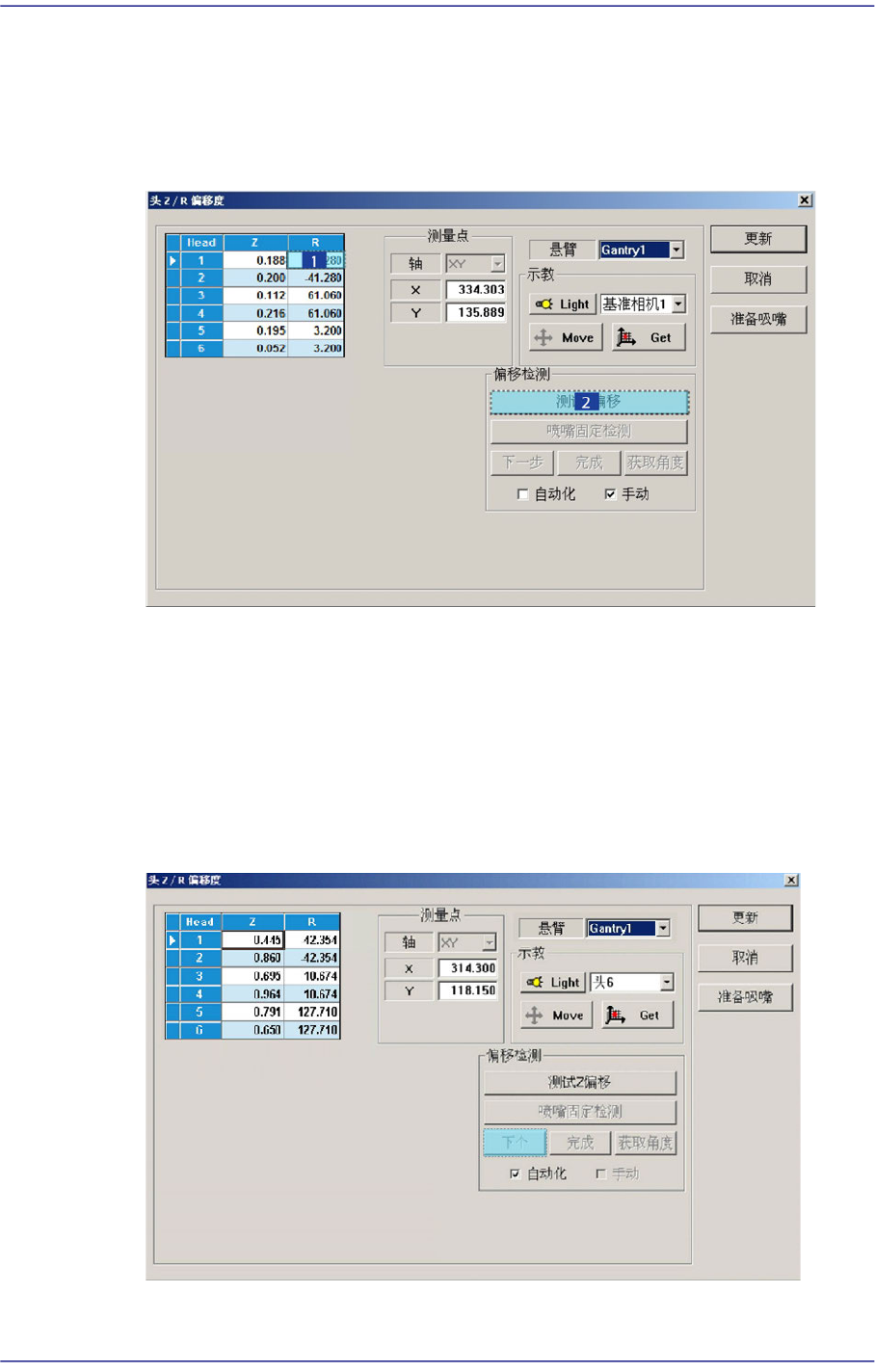

3. 那么Head会自动移动到ANC上的指定位置。之后设备产生空压从Head1号开始

到Head6依次自动下降Spindle的同时执行校正。

4. 完成校正后自动把结果反应在<Grid>领域的Z列上。手动进行时，手动给各

Head上依次插入CN040后，在Vacuum对话框中确认Head的空压状态的同时下

降Spindle执行校正。

5. 单击<Update>键把校准结果反映到设备。

备注正常的Z偏移值如下。

 Head1~ Head6: -1.5 ~ 1.5 mm

若Z Offset值超出该范围，则说明磁头有严重的器具性问题，需

要确认home位置、主轴、LM和电动机的工作是否正常。

14-54

Multi-Functional Placer SM482(L) PLUS Administrator’s Guide

下面介绍R Offset Calibration执行方法。

1. 需要在<Grid>领域执行校正的Head的R轴值输入“0”。

2. 在<Grid> 领域点击要执行校正Head的R轴，再点击 <喷嘴固定检测>按钮。 (在

这里任意用 Head 1设定)

3. 显示“请检测和记录喷嘴CNT0到 ANC1-2洞。首先，我们必须把所有喷嘴手动

离开朝向将Z轴调制低处，点击[下一步]”消息。为手动除去所有贴装在磁头的

吸嘴，拉下磁头的Z轴请点击 <下个>按钮。

此时虚拟吸嘴CNT0设置在ANC的1号孔，认定相应Head把CNT0吸嘴Pick。

4. 显示“排列高度上升，镜像关闭移动，点击[下一步]”的信息。此时为了在飞行相

机上看见Head吸嘴支撑架，把Spindle上升到可以识别部件的高度后，为了关闭

Mirror点击<下个>按钮。

14-55

Machine Calibration

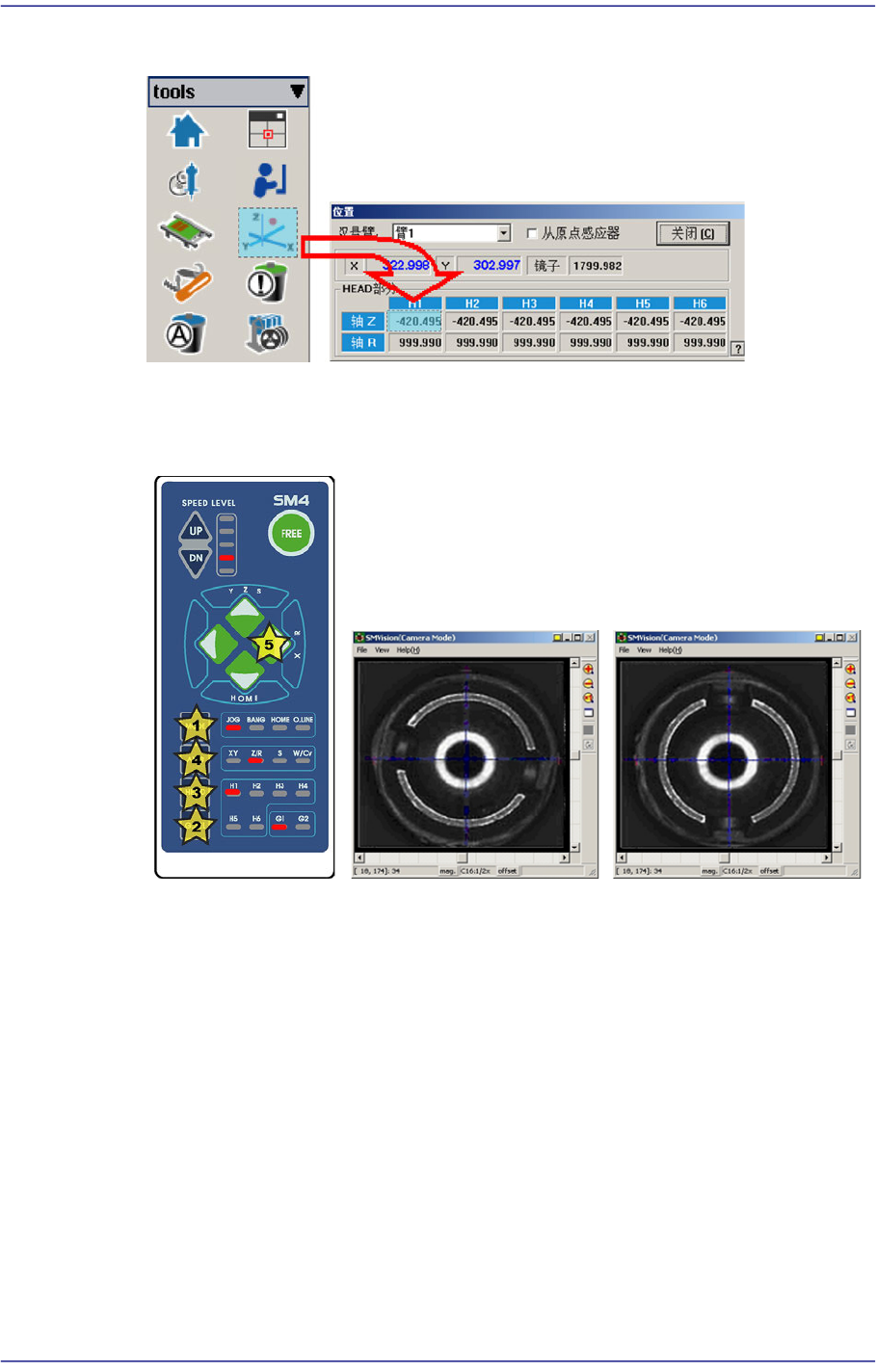

5. 打开<当前位置>窗口。

6. 利用示教盒使吸嘴座形状成'( )'，R轴方向旋转转轴。此时，机械连动的磁头.吸

嘴座朝相同方向。

即如上图所示利用齿垢1~2号，3~4号，5~6号磁头器具上应组装为相同的组装

方向。
