15-6 Multi-Functional Placer SM482(L) PLUS Administrator’s Guide < 边缘固定器迟延 > 编辑框 边夹动作后到 PCB 完成识别为止的延迟时间。 < 传感器重新检查 > 编辑框 PCB 感应传感器第一次感应 conveyer 的 PCB 后， 经过设置的 De lay 后再 次进行感应， 防止传感器的误操作。 < 站 > 组合…
15-5
系统设置
<计时器> 领域
<制动器向上/向下> 编辑框
在指定时间内没有完成停止器的上/下动作时，设备将判断为动作时出
错。
<备份框向上/向下> 编辑框
在指定时间内没有完成工作台的上/下动作时，设备将判断为动作时出
错。
<在站上> 编辑框
在指定时间内没有完成PCB的搬入动作时，设备将判断为动作时出错。
<站外> 编辑框
在设置的时间内没有完成PCB搬出工作时，设备认定为运行时出现错
误。
<电路板入口> 编辑框
在设置的时间内没有完成前一个设备接收到PCB时，设备认定为运行时
出现错误。
<输送路原位> 编辑框
设置的时间内无法完成Shuttle Homming时，设备认定为运行时出现错
误。
<查找输送路限定> 编辑框
设置的时间内无法完成 Shuttle Find Limit 时，设备认定为运行时出现错
误。
<移动输送路> 编辑框
设置的时间内无法完成 Shuttle Move 时，设备认定为运行时出现错误。
<轨道原位> 编辑框
设置的时间内无法完成Rail Homming时，设备认定为运行时出现错误。
<轨道查找限度> 编辑框
设置的时间内无法完成 Rail Find Limit 时，设备认定为运行时出现错误。
<轨道移动> 编辑框
设置的时间内无法完成 Rail Move 时，设备认定为运行时出现错误。
<延迟> 领域
<PCB上锁> 编辑框
工作台上升传感器检测到工作台后到完成PCB固定为止的延迟时间。
15-6
Multi-Functional Placer SM482(L) PLUS Administrator’s Guide
<边缘固定器迟延> 编辑框
边夹动作后到PCB完成识别为止的延迟时间。
<传感器重新检查> 编辑框
PCB感应传感器第一次感应conveyer的PCB后，经过设置的Delay后再
次进行感应，防止传感器的误操作。
<站> 组合框
选择有关Stopper Delay设置的Station。
<停止向上> 编辑框
Stopper UP传感器检测到制动器后到完成PCB固定为止的延迟时间。
<停止向下> 编辑框
Stopper Down传感器检测到制动器后到完成PCB固定为止的延迟时间。
<Shuttle Position Offset> 领域
把Shuttle Conveyor类型选项。
设置Shuttle Conveyor到正面或背面工作站的移动偏移量。
Entry: 设置Entry Conveyor的移动偏移量。
Exit: 设置Exit Conveyor的移动偏移量。
<Conveyor Rail Width Setting> 按钮
设备启动后对设备全体执行Home( )时，如果识别出输送机轨道上的
Fiducial确认贴装station的当前宽度，与关闭电源之前保存的宽度信息相比较如
果有变化则对输送机轨道执行‘Home’。
为了迅速对贴装station执行“Home’，设定输送机轨道上Fiducial的使用与否。本
功能在SM411设备中被激活。(Dual Lane Conveyor)
<Use Ra
il Fiducial>选择
框
为了确认贴装station的当前宽度，使用输送机轨道上的Fiducial时选择。
电源关闭时由于贴装station的宽度变更，对设备全体执行Home( )时如果未

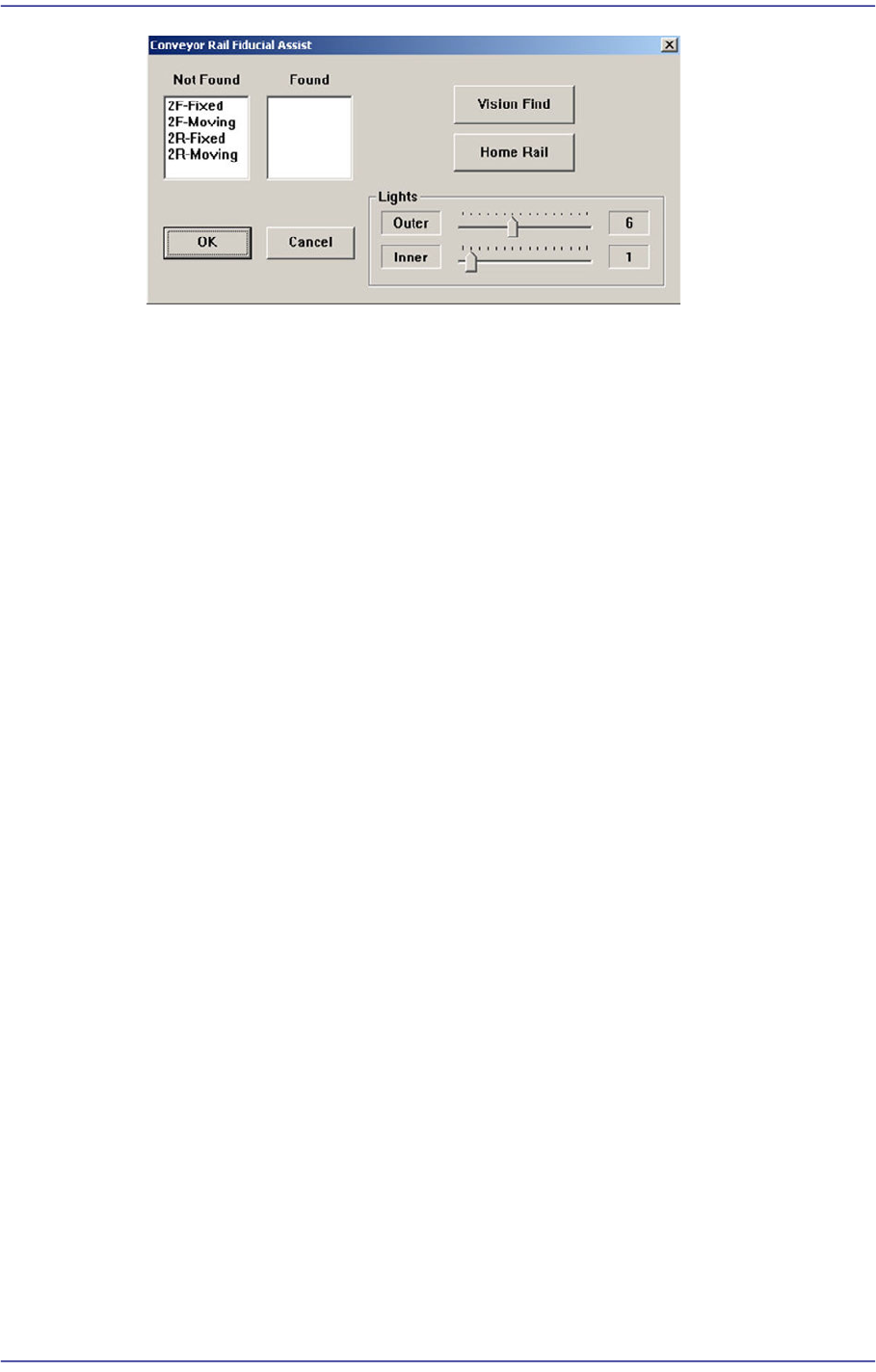

识别输送机轨道上的Fiducial，则显示以下对话框。
15-7
系统设置
<Not Found>目录框
显示识别失败的输送机轨道上的Fiducial。
<Found>目录框
显示识别成功的输送机轨道上的Fiducial。
<Vision Find>按钮
对输送机轨道上的Fiducial再次进行识别。
<Home Rail>按钮
执行对Width伺服马达的‘Home’，把输送机的Moving Rail重新移动到Home
位置。
此时，请先除去设置在Backup Table的Backup Pin。
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
