SM482(L)_PLUS_Admin(Chi_Ver2.4).pdf - 第310页
12-8 Multi-Functional Placer SM482(L) PLUS Administrator’s Guide 使用 Rank 功能时， 即使 是 同一元件也会根据 Rank 而视为不同元件后进行处理， 因此在 “ 装贴登记 ” 对话窗口登记装贴点时不仅需要设定元件名称， 还要设定使 用该 Rank 元件的喂料器， 使用优化程序时也需要另外 设定该 Rank 的喂料器后再 进行优化。
12-7
LED
贴装作业
针对元件形状相同但亮度等性质不同的元件进行贴装作业时，等级(Rank)功能
可以只登记一个元件后设置不同等级而得以有效地进行贴装作业。但，元件识
别数据需要完全性同，可以设置2个等级后使用。

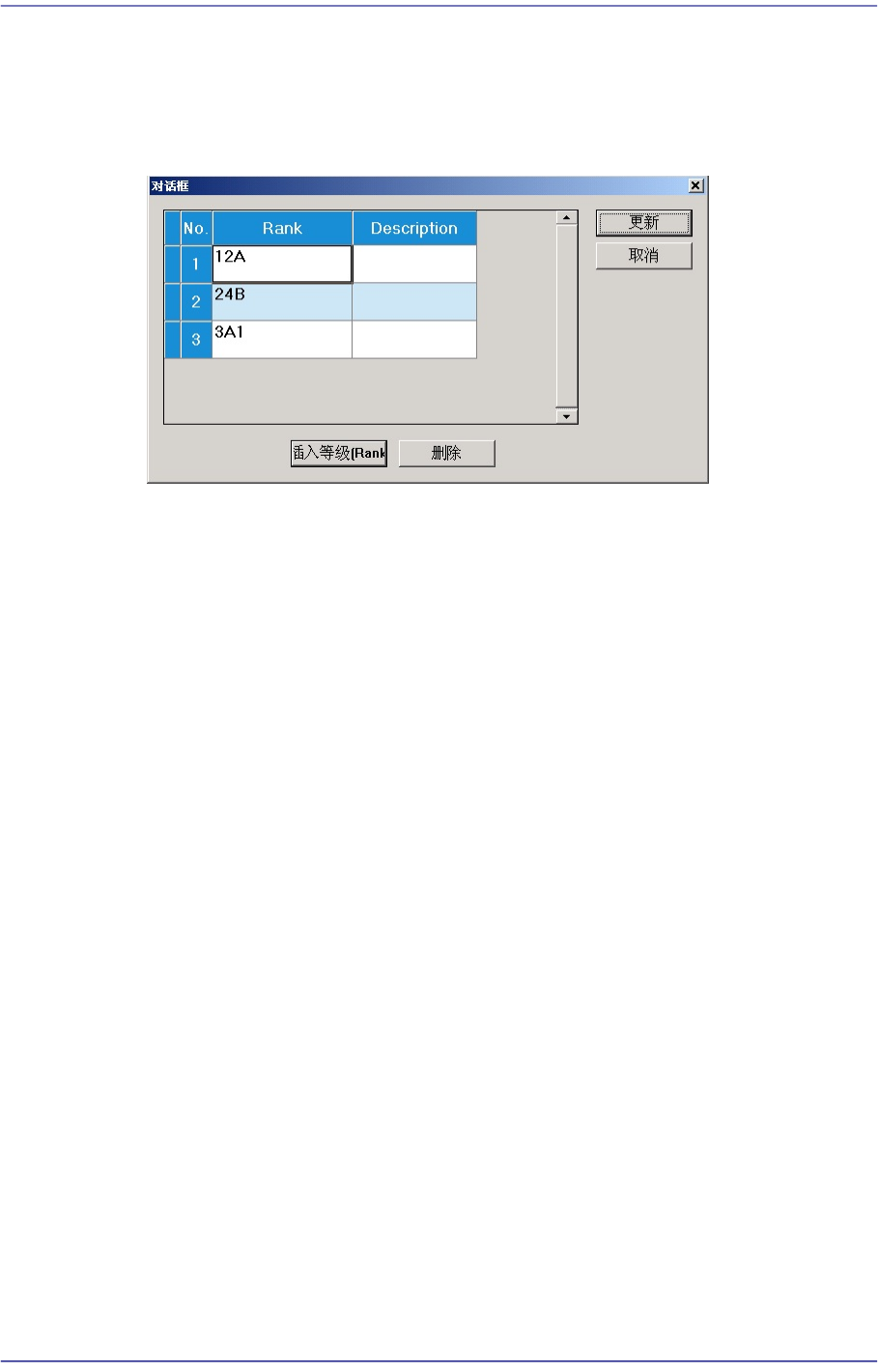

单击该键就会出现可以设定Rank的下列对话窗口。
<Insert Rank>按钮
为了添加Rank而增加画面的Grid。
<删除>按钮
删除选定Rank。
<更新>按钮
可以储存修改后的Rank信息并关闭窗口。
<取消>按钮
不储存修改后的Rank信息并关闭窗口。

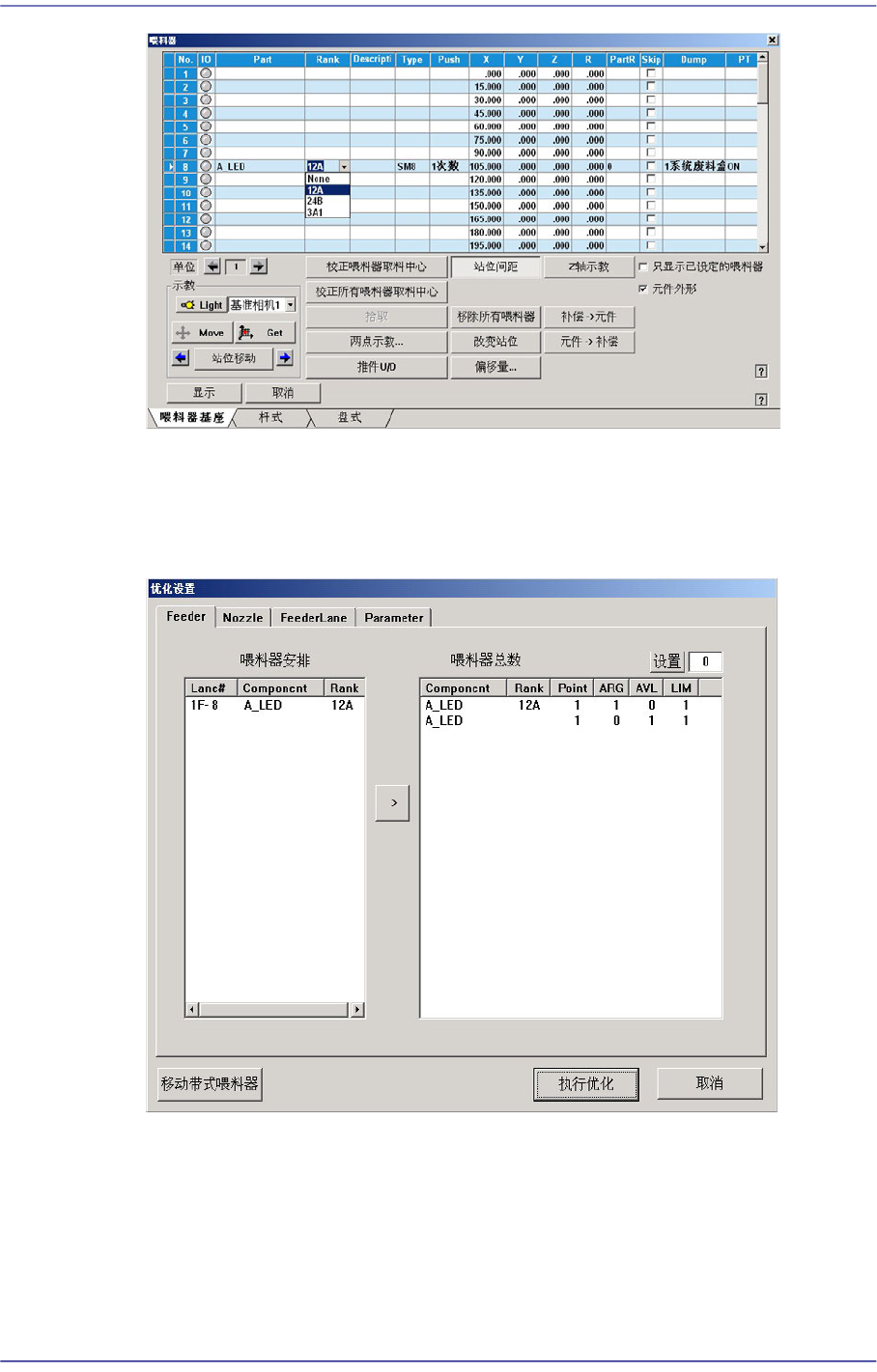

登记了Rank时，可以如下图所示在“喂料器登记”对话窗口选择Rank并检查该
Rank。
ITS设备必须确认Rank后才能进行作业，一般设备可以由操作人员通过肉眼检
查Rank。
12-8
Multi-Functional Placer SM482(L) PLUS Administrator’s Guide
使用Rank功能时，即使是同一元件也会根据Rank而视为不同元件后进行处理，
因此在“装贴登记”对话窗口登记装贴点时不仅需要设定元件名称，还要设定使
用该Rank元件的喂料器，使用优化程序时也需要另外设定该Rank的喂料器后再
进行优化。
12-9
LED
贴装作业
12.3. 供料器及贴装点的登记
需要供应使用等级(Rank)功能的LED元件时，在“供料器登记”菜单设置<等级
(Rank)>选项。
等级(Rank)选项的设置方法如下。

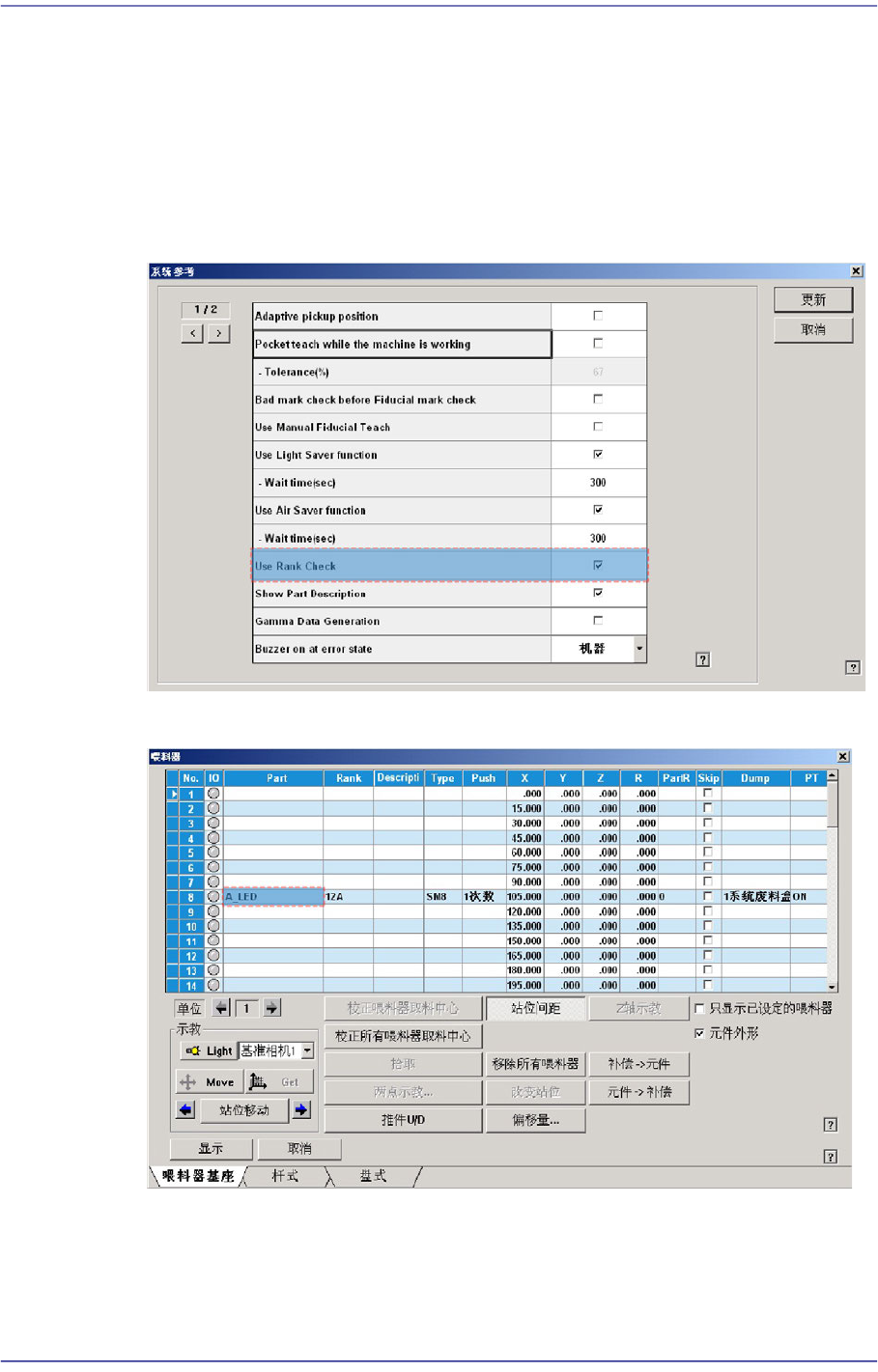

1) 在“系统设置”菜单的“选项设置”子菜单选择“一般”选项卡后，圈选<使用等级
检查>复选框。
2) 在“供料器登记”菜单选择供应LED元件的插槽。
